优胜大厦卸料平台施工方案附图

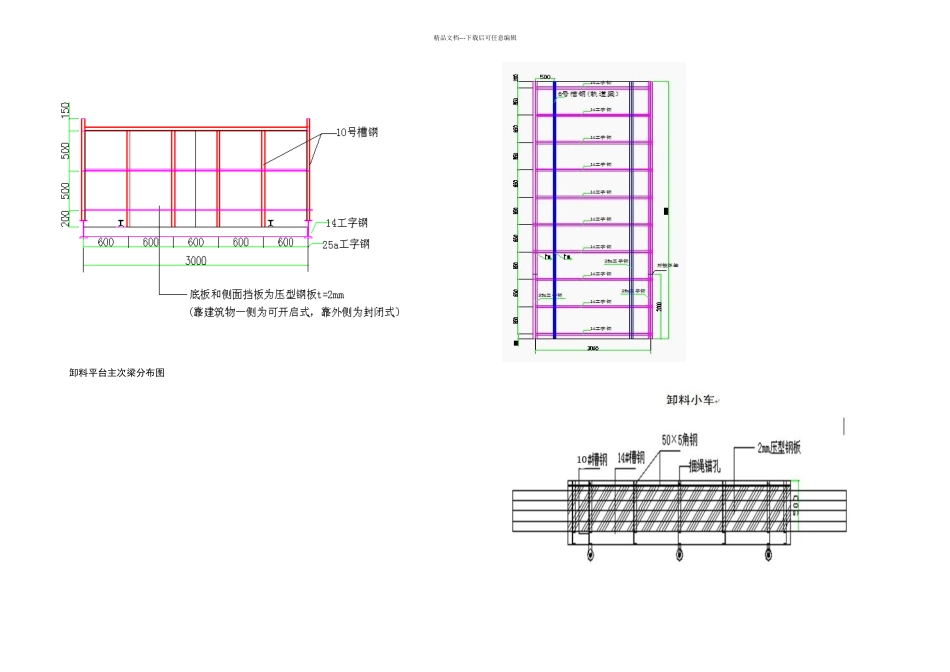

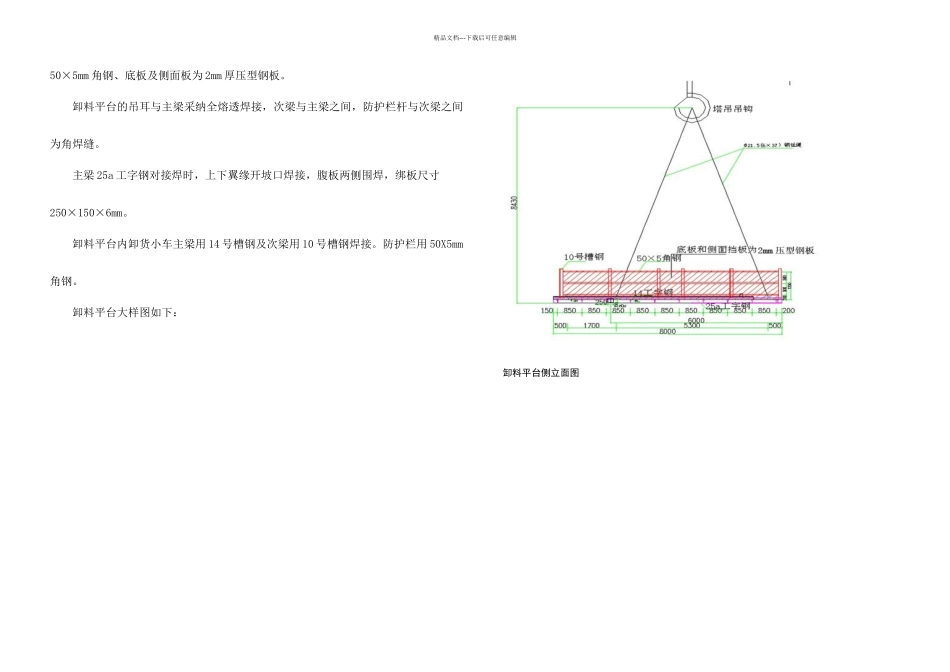

监理单位： 北京工程建设监理公司 设计单位： 优胜建筑设计讨论院编制单位：北京市消防工程有限公司编制 人：审 核：审 定：北京市消防工程有限公司优胜大厦项目经理部二零一零年月日目录一、编制依据 二、工程概况 三、施工步骤方案………………………………………………………………… 8四、卸料平台计算书 五、卸料平台操作规程六、安全保证措施……………………………………………………………18一、编制依据1、优胜大厦结构及建筑施工图2、《钢结构设计法律规范》（GB50017-2024）3、《建筑施工安全检查标准》(JGJ59-99)4、国家、北京市有关安全、文明施工法律规范和规定二、工程概况2.1 工程概述根据优胜大厦施工工况，塔楼外组合楼板需搭设卸料平台，满足消防给水钢管等材料设备的运输。卸料平台设置在十字板走廊入口处，平面尺寸 8.0×3.0m，设计荷载 t。平面布置图如下：卸料平台采纳两根 φ21.5（6×37）钢丝绳作为吊索，抗拉强度 1700MPa。卸料平台主梁为 25a 工字钢、次梁为 14 号工字钢，防护栏杆为 10 号槽钢及精品文档---下载后可任意编辑50×5mm 角钢、底板及侧面板为 2mm 厚压型钢板。卸料平台的吊耳与主梁采纳全熔透焊接，次梁与主梁之间，防护栏杆与次梁之间为角焊缝。主梁 25a 工字钢对接焊时，上下翼缘开坡口焊接，腹板两侧围焊，绑板尺寸250×150×6mm。卸料平台内卸货小车主梁用 14 号槽钢及次梁用 10 号槽钢焊接。防护栏用 50X5mm角钢。卸料平台大样图如下：卸料平台侧立面图精品文档---下载后可任意编辑卸料平台主次梁分布图精品文档---下载后可任意编辑卸料小车侧立面图小车主次梁分布图小车轨道设计图三、施工步骤方案1.此卸料平台通过塔吊提升至相应楼层，并逐步靠近楼层边，当一端落在混凝土楼板上时，塔吊静止。详见图 2：精品文档---下载后可任意编辑卸料平台远端立面图图 2：塔吊吊装到相应楼层； 图 22.通过钢丝绳将卸料平台临时固定，并锚于在核心筒墙体或钢柱上。再打开卸料平台一端的活动门，松开小车滑轮子的定位栓，将延长轨道接好，用钢丝绳牵引小车到楼面，与卸料平台完全脱离。详见图 3、图 4精品文档---下载后可任意编辑 图 3 3.开始人工卸货，卸货完毕后再将卸料小车推入卸料平台，固定小车，关好卸料平台端部的门，塔吊将其吊下装货，往复工作。详见图 4、图 5图 4精品文档---下载后可任意编辑图 5四、卸料平台计算书计算依据《建筑施工安全检查标准》(J...
