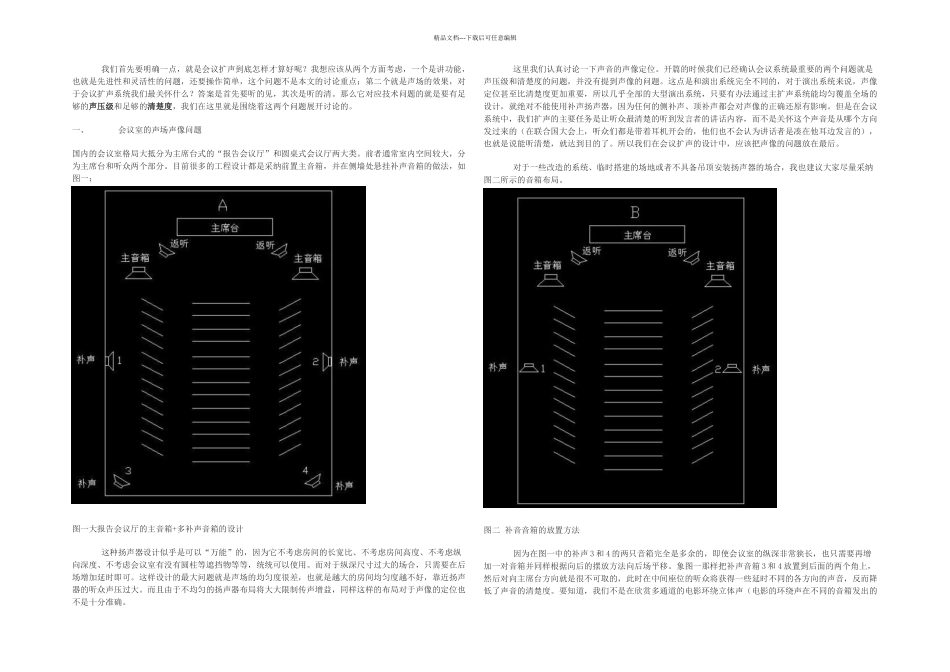

精品文档---下载后可任意编辑 我们首先要明确一点，就是会议扩声到底怎样才算好呢？我想应该从两个方面考虑，一个是讲功能，也就是先进性和灵活性的问题，还要操作简单，这个问题不是本文的讨论重点；第二个就是声场的效果，对于会议扩声系统我们最关怀什么？答案是首先要听的见，其次是听的清。那么它对应技术问题的就是要有足够的声压级和足够的清楚度，我们在这里就是围绕着这两个问题展开讨论的。一、 会议室的声场声像问题国内的会议室格局大抵分为主席台式的“报告会议厅”和圆桌式会议厅两大类。前者通常室内空间较大，分为主席台和听众两个部分。目前很多的工程设计都是采纳前置主音箱，并在侧墙处悬挂补声音箱的做法，如图一：图一大报告会议厅的主音箱+多补声音箱的设计 这种扬声器设计似乎是可以“万能”的，因为它不考虑房间的长宽比、不考虑房间高度、不考虑纵向深度、不考虑会议室有没有圆柱等遮挡物等等，统统可以使用。而对于纵深尺寸过大的场合，只需要在后场增加延时即可。这样设计的最大问题就是声场的均匀度很差，也就是越大的房间均匀度越不好，靠近扬声器的听众声压过大。而且由于不均匀的扬声器布局将大大限制传声增益，同样这样的布局对于声像的定位也不是十分准确。 这里我们认真讨论一下声音的声像定位。开篇的时候我们已经确认会议系统最重要的两个问题就是声压级和清楚度的问题，并没有提到声像的问题。这点是和演出系统完全不同的，对于演出系统来说，声像定位甚至比清楚度更加重要，所以几乎全部的大型演出系统，只要有办法通过主扩声系统能均匀覆盖全场的设计，就绝对不能使用补声扬声器，因为任何的侧补声、顶补声都会对声像的正确还原有影响。但是在会议系统中，我们扩声的主要任务是让听众最清楚的听到发言者的讲话内容，而不是关怀这个声音是从哪个方向发过来的（在联合国大会上，听众们都是带着耳机开会的，他们也不会认为讲话者是凑在他耳边发言的），也就是说能听清楚，就达到目的了。所以我们在会议扩声的设计中，应该把声像的问题放在最后。 对于一些改造的系统、临时搭建的场地或者不具备吊顶安装扬声器的场合，我也建议大家尽量采纳图二所示的音箱布局。图二 补音音箱的放置方法 因为在图一中的补声 3 和 4 的两只音箱完全是多余的，即使会议室的纵深非常狭长，也只需要再增加一对音箱并同样根据向后的摆放方法向后场平移。象图一那样把补声音箱 3 和 4 放置到后面的两个角上，然后对向...
