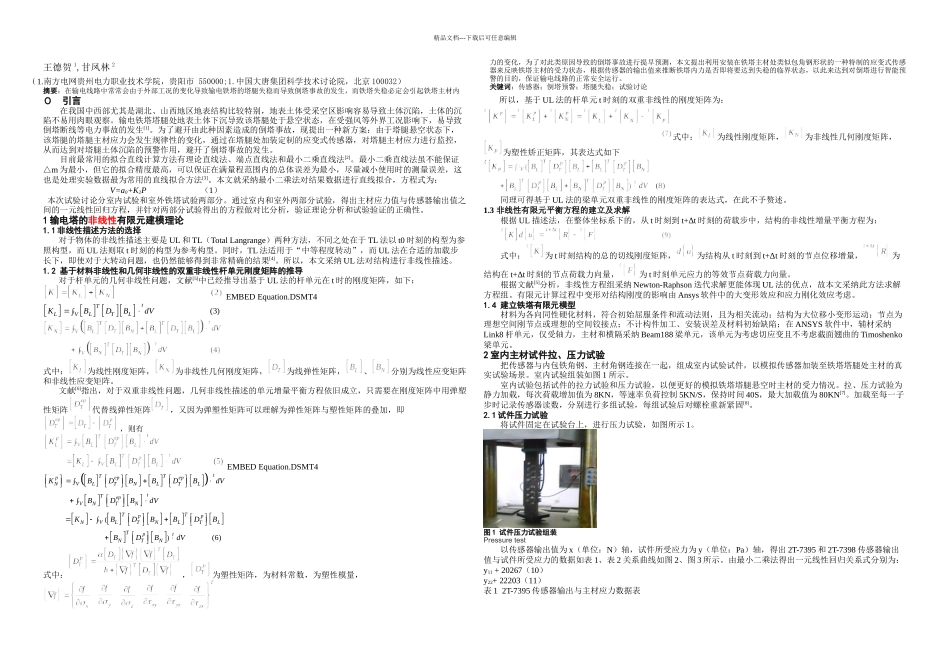

精品文档---下载后可任意编辑王德贺 1,甘凤林 2(1.南方电网贵州电力职业技术学院,贵阳市 550000;1.中国大唐集团科学技术讨论院,北京 100032)摘要:在输电线路中常常会由于外部工况的变化导致输电铁塔的塔腿失稳而导致倒塔事故的发生,而铁塔失稳必定会引起铁塔主材内力的变化,为了对此类原因导致的倒塔事故进行提早预测,本文提出利用安装在铁塔主材处类似包角钢形状的一种特制的应变式传感器来反映铁塔主材的受力状态,根据传感器的输出值来推断铁塔内力是否即将要达到失稳的临界状态,以此来达到对倒塔进行智能预警的目的,保证输电线路的正常安全运行。关键词:传感器;倒塔预警;塔腿失稳;试验讨论0 引言在我国中西部尤其是湖北、山西地区地表结构比较特别,地表土体受采空区影响容易导致土体沉陷,土体的沉陷不易用肉眼观察。输电铁塔塔腿处地表土体下沉导致该塔腿处于悬空状态,在受强风等外界工况影响下,易导致倒塔断线等电力事故的发生[1]。为了避开由此种因素造成的倒塔事故,现提出一种新方案:由于塔腿悬空状态下,该塔腿的塔腿主材应力会发生规律性的变化,通过在塔腿处加装定制的应变式传感器,对塔腿主材应力进行监控,从而达到对塔腿土体沉陷的预警作用,避开了倒塔事故的发生。目前最常用的拟合直线计算方法有理论直线法、端点直线法和最小二乘直线法[2]。最小二乘直线法虽不能保证△m 为最小,但它的拟合精度最高,可以保证在满量程范围内的总体误差为最小,尽量减小使用时的测量误差,这也是处理实验数据最为常用的直线拟合方法[3]。本文就采纳最小二乘法对结果数据进行直线拟合,方程式为:V=a0+K2P (1)本次试验讨论分室内试验和室外铁塔试验两部分。通过室内和室外两部分试验,得出主材应力值与传感器输出值之间的一元线性回归方程,并针对两部分试验得出的方程做对比分析,验证理论分析和试验验证的正确性。1 输电塔的非线性有限元建模理论1.1 非线性描述方法的选择对于物体的非线性描述主要是 UL 和 TL(Total Langrange)两种方法,不同之处在于 TL 法以 t0 时刻的构型为参照构型,而 UL 法则取 t 时刻的构型为参考构型。同时,TL 法适用于“中等程度转动”,而 UL 法在合适的加载步长下,即使对于大转动问题,也仍然能够得到非常精确的结果[4]。所以,本文采纳 UL 法对结构进行非线性描述。1.2 基于材料非线性和几何非线性的双重非线性杆单元刚度矩阵的推导对于杆单元的几何非线性问...
