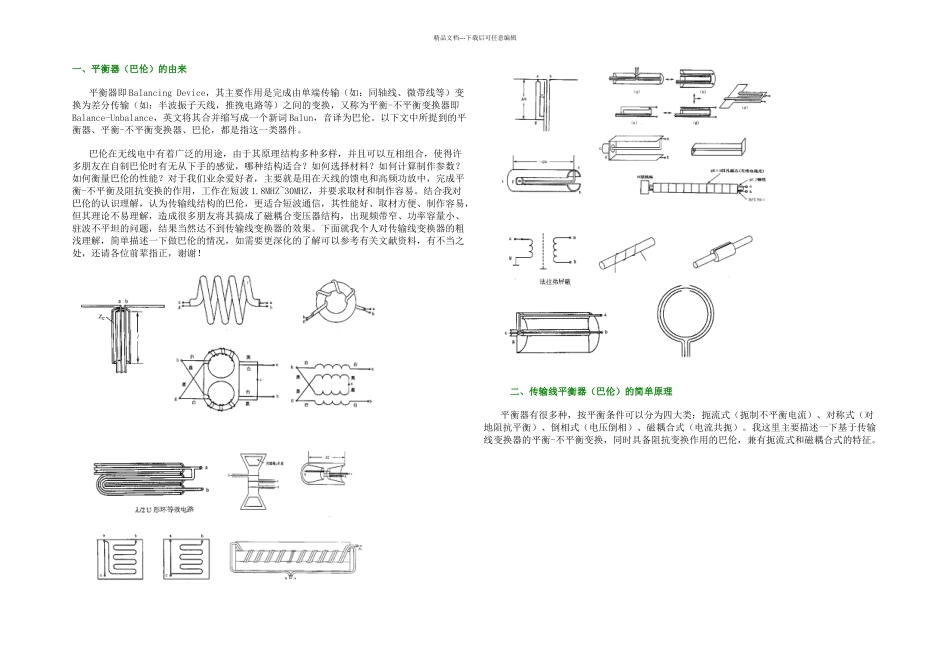

精品文档---下载后可任意编辑一、平衡器（巴伦）的由来平衡器即 Balancing Device，其主要作用是完成由单端传输（如：同轴线、微带线等）变换为差分传输（如：半波振子天线，推挽电路等）之间的变换，又称为平衡-不平衡变换器即Balance-Unbalance，英文将其合并缩写成一个新词 Balun，音译为巴伦
以下文中所提到的平衡器、平衡-不平衡变换器、巴伦，都是指这一类器件
巴伦在无线电中有着广泛的用途，由于其原理结构多种多样，并且可以互相组合，使得许多朋友在自制巴伦时有无从下手的感觉，哪种结构适合
如何选择材料

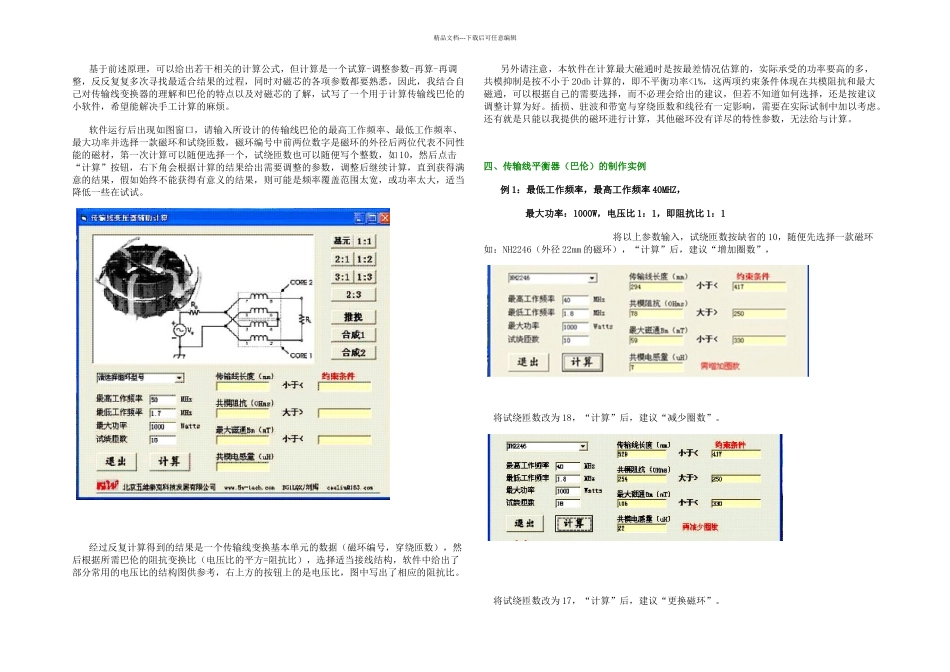

如何计算制作参数
如何衡量巴伦的性能
对于我们业余爱好者，主要就是用在天线的馈电和高频功放中，完成平衡-不平衡及阻抗变换的作用，工作在短波 1
8MHZ~30MHZ，并要求取材和制作容易
结合我对巴伦的认识理解，认为传输线结构的巴伦，更适合短波通信，其性能好、取材方便、制作容易，但其理论不易理解，造成很多朋友将其搞成了磁耦合变压器结构，出现频带窄、功率容量小、驻波不平坦的问题，结果当然达不到传输线变换器的效果
下面就我个人对传输线变换器的粗浅理解，简单描述一下做巴伦的情况，如需要更深化的了解可以参考有关文献资料，有不当之处，还请各位前辈指正，谢谢
二、传输线平衡器（巴伦）的简单原理平衡器有很多种，按平衡条件可以分为四大类：扼流式（扼制不平衡电流）、对称式（对地阻抗平衡）、倒相式（电压倒相）、磁耦合式（电流共扼）
我这里主要描述一下基于传输线变换器的平衡-不平衡变换，同时具备阻抗变换作用的巴伦，兼有扼流式和磁耦合式的特征

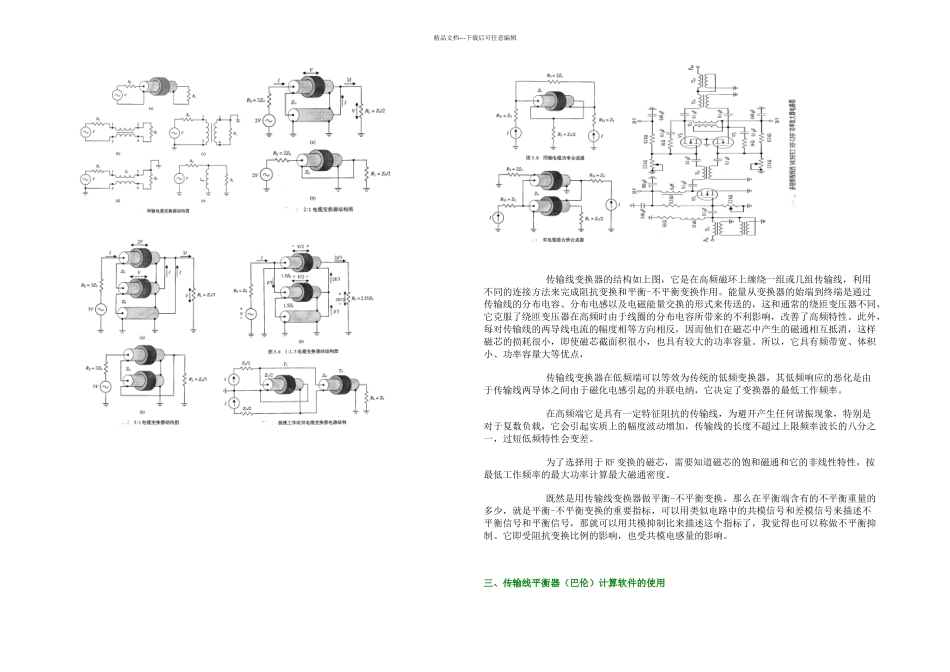

精品文档---下载后可任意编辑 传输线变换器的结构如上图，它是在高频磁环上缠绕一组或几组传输线，利用不同的连接方法来完成阻抗变换和平衡-不平衡变换作用
能量从变换器的始端到终端是通过传输线的分布电容、分布电感以及电磁能量交换的形式来传送
