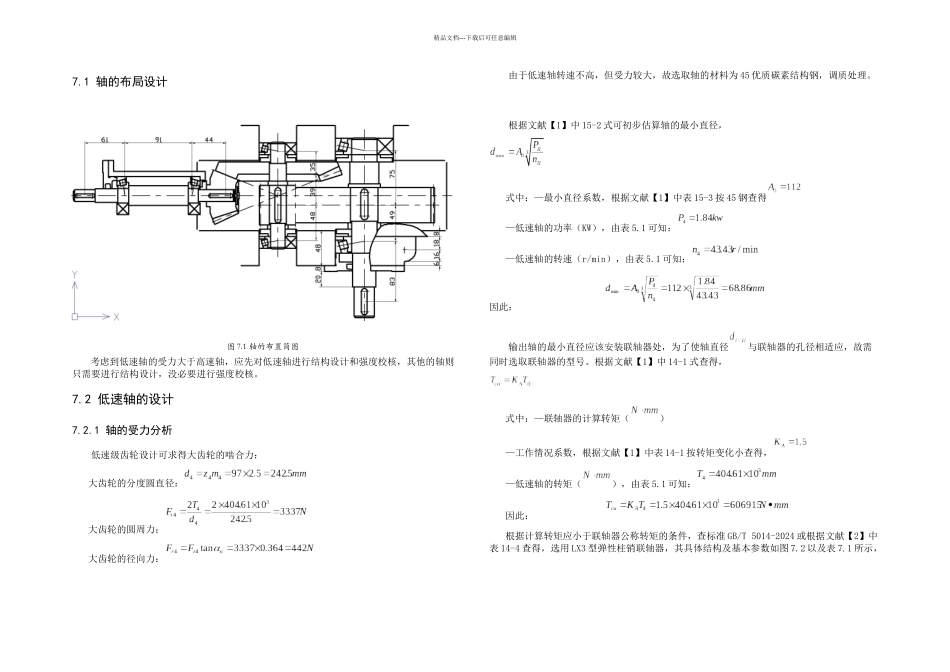

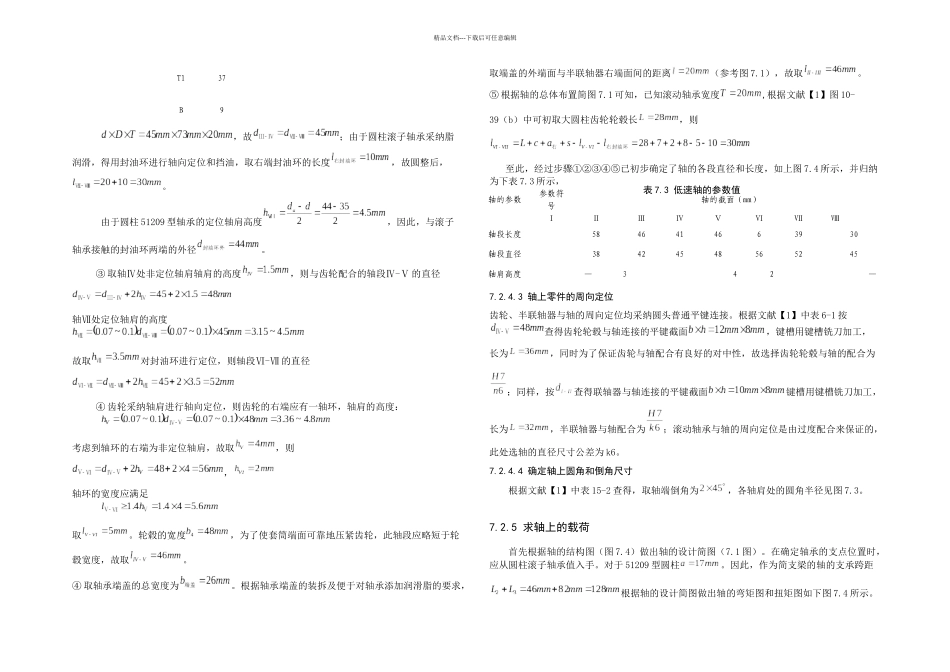

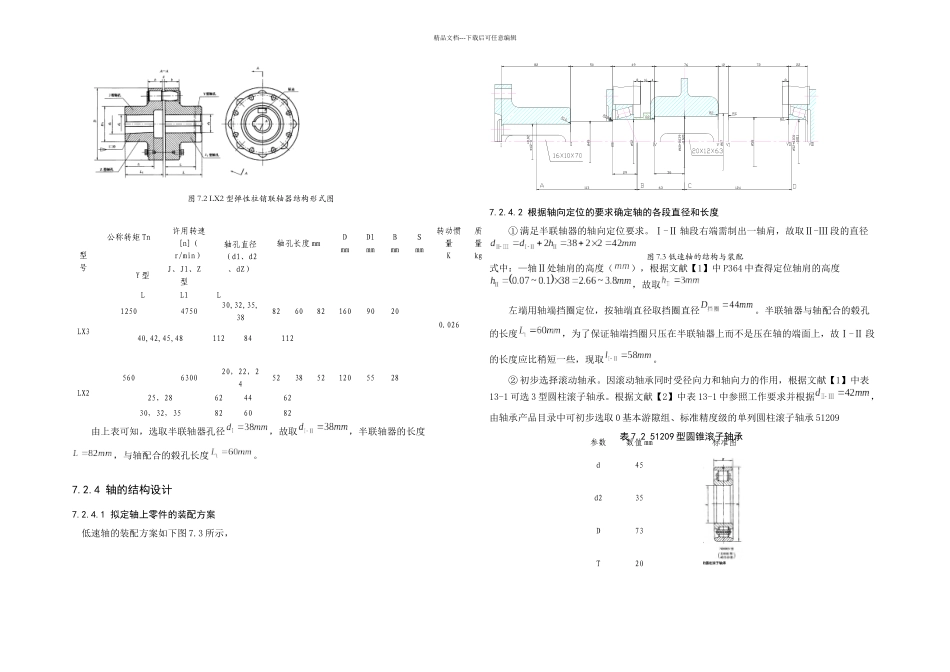

精品文档---下载后可任意编辑7.1 轴的布局设计考虑到低速轴的受力大于高速轴，应先对低速轴进行结构设计和强度校核，其他的轴则只需要进行结构设计，没必要进行强度校核。7.2 低速轴的设计7.2.1 轴的受力分析低速级齿轮设计可求得大齿轮的啮合力：大齿轮的分度圆直径：大齿轮的圆周力：大齿轮的径向力：由于低速轴转速不高，但受力较大，故选取轴的材料为 45 优质碳素结构钢，调质处理。根据文献【1】中 15-2 式可初步估算轴的最小直径，式中：—最小直径系数，根据文献【1】中表 15-3 按 45 钢查得—低速轴的功率（KW），由表 5.1 可知：—低速轴的转速（r/min），由表 5.1 可知：因此： 输出轴的最小直径应该安装联轴器处，为了使轴直径与联轴器的孔径相适应，故需同时选取联轴器的型号。根据文献【1】中 14-1 式查得，式中：—联轴器的计算转矩（）—工作情况系数，根据文献【1】中表 14-1 按转矩变化小查得，—低速轴的转矩（），由表 5.1 可知：因此： 根据计算转矩应小于联轴器公称转矩的条件，查标准 GB/T 5014-2024 或根据文献【2】中表 14-4 查得，选用 LX3 型弹性柱销联轴器，其具体结构及基本参数如图 7.2 以及表 7.1 所示，图 7.1 轴的布置简图精品文档---下载后可任意编辑型号公称转矩 Tn许用转速[n]（ r/min）轴孔直径（d1、d2、dZ）轴孔长度 mmDmmD1mmBmmSmm转动惯量K质量kgY 型J、J1、Z型LL1LLX31250475030,32,35,3882608216090200.02640,42,45,4811284112LX2560630020，22，24523852120552825，2862446230，32，35826082由上表可知，选取半联轴器孔径，故取，半联轴器的长度，与轴配合的毂孔长度。7.2.4 轴的结构设计7.2.4.1 拟定轴上零件的装配方案 低速轴的装配方案如下图 7.3 所示，7.2.4.2 根据轴向定位的要求确定轴的各段直径和长度① 满足半联轴器的轴向定位要求。Ⅰ-Ⅱ 轴段右端需制出一轴肩，故取Ⅱ-Ⅲ 段的直径式中：—轴Ⅱ处轴肩的高度（），根据文献【1】中 P364 中查得定位轴肩的高度，故取左端用轴端挡圈定位，按轴端直径取挡圈直径。半联轴器与轴配合的毂孔的长度，为了保证轴端挡圈只压在半联轴器上而不是压在轴的端面上，故Ⅰ-Ⅱ 段的长度应比稍短一些，现取。② 初步选择滚动轴承。因滚动轴承同时受径向力和轴向力的作用，根据文献【1】中表13-1 可选 3 型圆柱滚子轴承。根据文献【2】中表 13-1 中参照工作要求并根据，由轴承产品目录中可初步选取 ...
