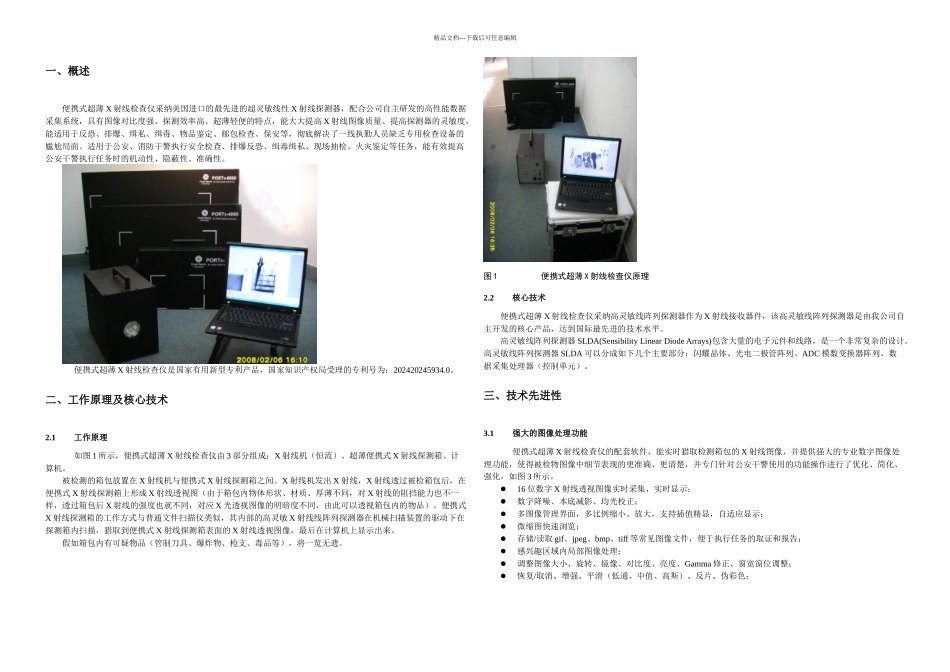

精品文档---下载后可任意编辑一、概述便携式超薄 X 射线检查仪采纳美国进口的最先进的超灵敏线性 X 射线探测器，配合公司自主研发的高性能数据采集系统，具有图像对比度强、探测效率高、超薄轻便的特点，能大大提高 X 射线图像质量、提高探测器的灵敏度，能适用于反恐、排爆、缉私、缉毒、物品鉴定、邮包检查、保安等，彻底解决了一线执勤人员缺乏专用检查设备的尴尬局面。适用于公安、消防干警执行安全检查、排爆反恐、缉毒缉私、现场抽检、火灾鉴定等任务，能有效提高公安干警执行任务时的机动性、隐蔽性、准确性。便携式超薄 X 射线检查仪是国家有用新型专利产品，国家知识产权局受理的专利号为：202420245934.0。二、工作原理及核心技术2.1工作原理如图 1 所示，便携式超薄 X 射线检查仪由 3 部分组成：X 射线机（恒流）、超薄便携式 X 射线探测箱、计算机。被检测的箱包放置在 X 射线机与便携式 X 射线探测箱之间。X 射线机发出 X 射线，X 射线透过被检箱包后，在便携式 X 射线探测箱上形成 X 射线透视图（由于箱包内物体形状、材质、厚薄不同，对 X 射线的阻挡能力也不一样，透过箱包后 X 射线的强度也就不同，对应 X 光透视图像的明暗度不同，由此可以透视箱包内的物品）。便携式X 射线探测箱的工作方式与普通文件扫描仪类似，其内部的高灵敏 X 射线线阵列探测器在机械扫描装置的驱动下在探测箱内扫描，猎取到便携式 X 射线探测箱表面的 X 射线透视图像，最后在计算机上显示出来。假如箱包内有可疑物品（管制刀具、爆炸物、枪支、毒品等），将一览无遗。图 1便携式超薄 X 射线检查仪原理2.2核心技术便携式超薄 X 射线检查仪采纳高灵敏线阵列探测器作为 X 射线接收器件，该高灵敏线阵列探测器是由我公司自主开发的核心产品，达到国际最先进的技术水平。高灵敏线阵列探测器 SLDA(Sensibility Linear Diode Arrays)包含大量的电子元件和线路，是一个非常复杂的设计。高灵敏线阵列探测器 SLDA 可以分成如下几个主要部分：闪耀晶体、光电二极管阵列、ADC 模数变换器阵列、数据采集处理器（控制单元）。三、技术先进性3.1强大的图像处理功能便携式超薄 X 射线检查仪的配套软件，能实时猎取检测箱包的 X 射线图像，并提供强大的专业数字图像处理功能，使得被检物图像中细节表现的更准确、更清楚，并专门针对公安干警使用的功能操作进行了优化、简化、强化，如图 3 所示。16 位数...
