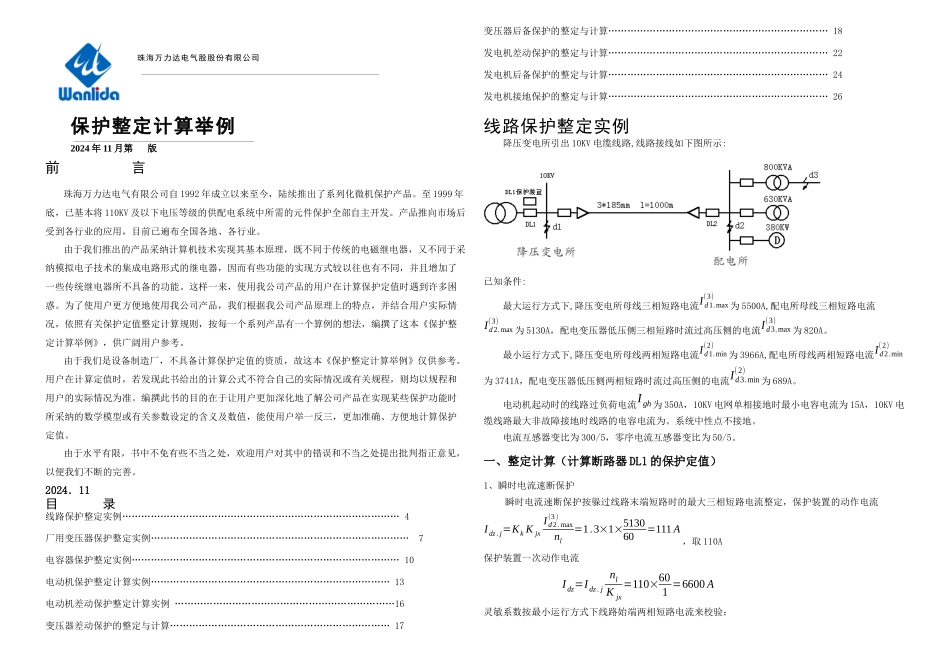

珠海万力达电气股股份有限公司保护整定计算举例2024 年 11 月第 版前 言珠海万力达电气有限公司自 1992 年成立以来至今，陆续推出了系列化微机保护产品。至 1999 年底，已基本将 110KV 及以下电压等级的供配电系统中所需的元件保护全部自主开发。产品推向市场后受到各行业的应用，目前已遍布全国各地、各行业。由于我们推出的产品采纳计算机技术实现其基本原理，既不同于传统的电磁继电器，又不同于采纳模拟电子技术的集成电路形式的继电器，因而有些功能的实现方式较以往也有不同，并且增加了一些传统继电器所不具备的功能。这样一来，使用我公司产品的用户在计算保护定值时遇到许多困惑。为了使用户更方便地使用我公司产品，我们根据我公司产品原理上的特点，并结合用户实际情况，依照有关保护定值整定计算规则，按每一个系列产品有一个算例的想法，编撰了这本《保护整定计算举例》，供广阔用户参考。由于我们是设备制造厂，不具备计算保护定值的资质，故这本《保护整定计算举例》仅供参考。用户在计算定值时，若发现此书给出的计算公式不符合自己的实际情况或有关规程，则均以规程和用户的实际情况为准。编撰此书的目的在于让用户更加深化地了解公司产品在实现某些保护功能时所采纳的数学模型或有关参数设定的含义及数值，能使用户举一反三，更加准确、方便地计算保护定值。由于水平有限，书中不免有些不当之处，欢迎用户对其中的错误和不当之处提出批判指正意见，以便我们不断的完善。2024．11目 录线路保护整定实例…………………………………………………………………………… 4厂用变压器保护整定实例……………………………………………………………………… 7电容器保护整定实例………………………………………………………………………… 10电动机保护整定计算实例………………………………………………………………… 13电动机差动保护整定计算实例 ……………………………………………………………16变压器差动保护的整定与计算…………………………………………………………… 17变压器后备保护的整定与计算…………………………………………………………… 18发电机差动保护的整定与计算…………………………………………………………… 22发电机后备保护的整定与计算…………………………………………………………… 24发电机接地保护的整定与计算…………………………………………………………… 26线路保护...
