光纤通信教学仿真软件介绍

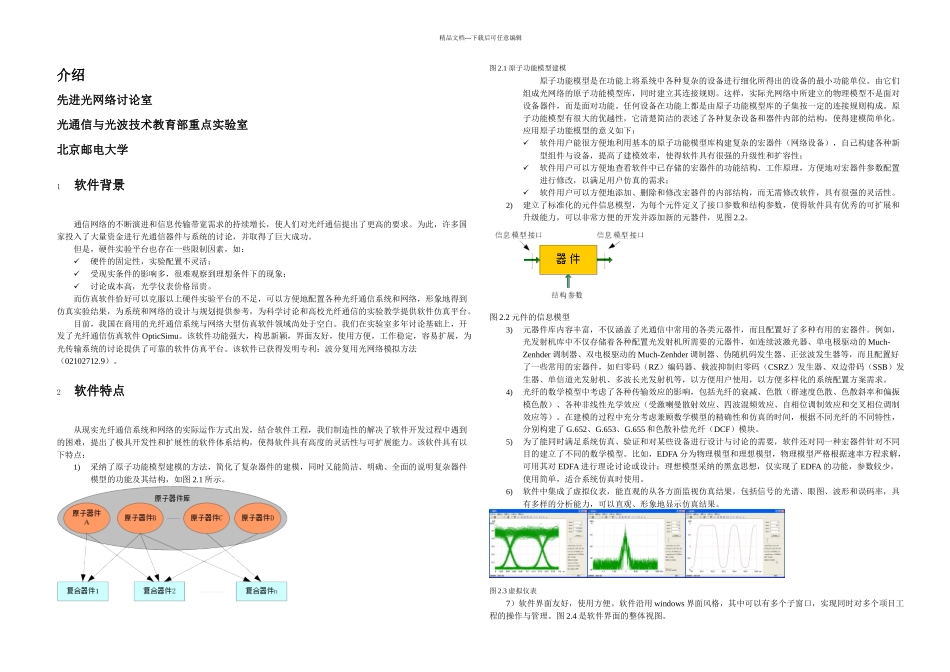

精品文档---下载后可任意编辑介绍先进光网络讨论室光通信与光波技术教育部重点实验室北京邮电大学1软件背景通信网络的不断演进和信息传输带宽需求的持续增长，使人们对光纤通信提出了更高的要求。为此，许多国家投入了大量资金进行光通信器件与系统的讨论，并取得了巨大成功。但是，硬件实验平台也存在一些限制因素，如：硬件的固定性，实验配置不灵活；受现实条件的影响多，很难观察到理想条件下的现象；讨论成本高，光学仪表价格昂贵。而仿真软件恰好可以克服以上硬件实验平台的不足，可以方便地配置各种光纤通信系统和网络，形象地得到仿真实验结果，为系统和网络的设计与规划提供参考，为科学讨论和高校光纤通信的实验教学提供软件仿真平台。目前，我国在商用的光纤通信系统与网络大型仿真软件领域尚处于空白。我们在实验室多年讨论基础上，开发了光纤通信仿真软件 OpticSimu。该软件功能强大，构思新颖，界面友好，使用方便，工作稳定，容易扩展，为光传输系统的讨论提供了可靠的软件仿真平台。该软件已获得发明专利：波分复用光网络模拟方法（02102712.9）。2软件特点从现实光纤通信系统和网络的实际运作方式出发，结合软件工程，我们制造性的解决了软件开发过程中遇到的困难，提出了极具开发性和扩展性的软件体系结构，使得软件具有高度的灵活性与可扩展能力。该软件具有以下特点：1)采纳了原子功能模型建模的方法，简化了复杂器件的建模，同时又能简洁、明确、全面的说明复杂器件模型的功能及其结构，如图 2.1 所示。图 2.1 原子功能模型建模原子功能模型是在功能上将系统中各种复杂的设备进行细化所得出的设备的最小功能单位。由它们组成光网络的原子功能模型库，同时建立其连接规则。这样，实际光网络中所建立的物理模型不是面对设备器件，而是面对功能。任何设备在功能上都是由原子功能模型库的子集按一定的连接规则构成。原子功能模型有很大的优越性，它清楚简洁的表述了各种复杂设备和器件内部的结构，使得建模简单化。应用原子功能模型的意义如下：软件用户能很方便地利用基本的原子功能模型库构建复杂的宏器件（网络设备），自己构建各种新型组件与设备，提高了建模效率，使得软件具有很强的升级性和扩容性；软件用户可以方便地查看软件中已存储的宏器件的功能结构、工作原理，方便地对宏器件参数配置进行修改，以满足用户仿真的需求；软件用户可以方便地添加、删除和修改宏器件的内部结构，而无需修改软件，具有...
