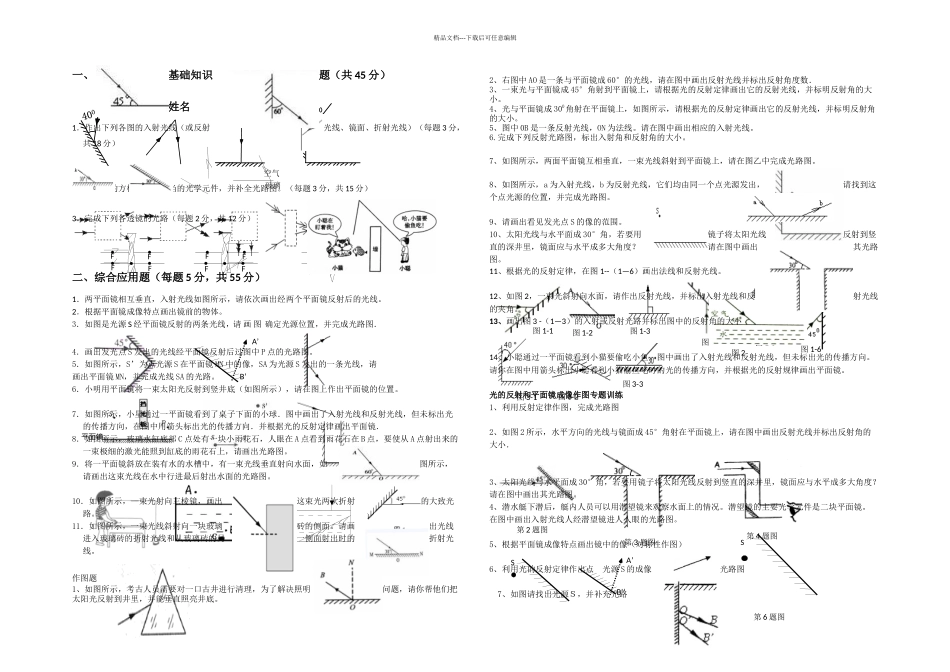

空气玻璃FFFFFFFFFFFFA’B’图 1-6图 1-2图 1-3图 1-1图 1-5图 1-4图 2图 3-2图 3-1图 3-3第 4 题图第 3 题图第 2 题图S第 6 题图A’B’‘S精品文档---下载后可任意编辑一、基础知识题（共 45 分） 姓名1．作出下列各图的入射光线（或反射光线、镜面、折射光线）（每题 3 分，共 18 分）2．在各图的方框内填上适当的光学元件，并补全光路图
（每题 3 分，共 15 分）3．完成下列各透镜的光路（每题 2 分，共 12 分）二、综合应用题（每题 5 分，共 55 分）1．两平面镜相互垂直，入射光线如图所示，请依次画出经两个平面镜反射后的光线
2．根据平面镜成像特点画出镜前的物体
3．如图是光源 S 经平面镜反射的两条光线，请 画 图 确定光源位置，并完成光路图．4．画出发光点 S 发出的光线经平面镜反射后过图中 P 点的光路图
5．如图所示，S’为点光源 S 在平面镜 MN 中的像，SA 为光源 S 发出的一条光线，请画出平面镜 MN，并完成光线 SA 的光路
6．小明用平面镜将一束太阳光反射到竖井底（如图所示），请在图上作出平面镜的位置
7．如图所示，小星通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向，在图中用箭头标出光的传播方向．并根据光的反射定律画出平面镜．8．如图所示，玻璃水缸底部 C 点处有一块小雨花石，人眼在 A 点看到雨花石在 B 点，要使从 A 点射出来的一束极细的激光能照到缸底的雨花石上，请画出光路图
9．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图
10．如图所示，—束光射向三棱镜，画出这束光两次折射的大致光路
11．如图所示，一束光线斜射向一块玻璃砖的侧面
请画出光线进入玻璃砖的折射光线和从玻
