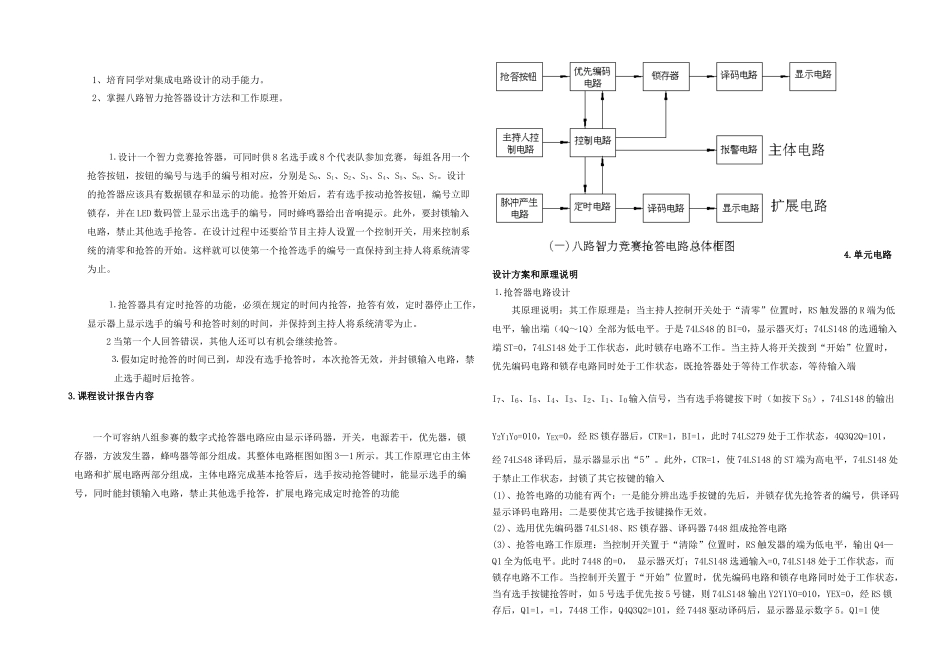

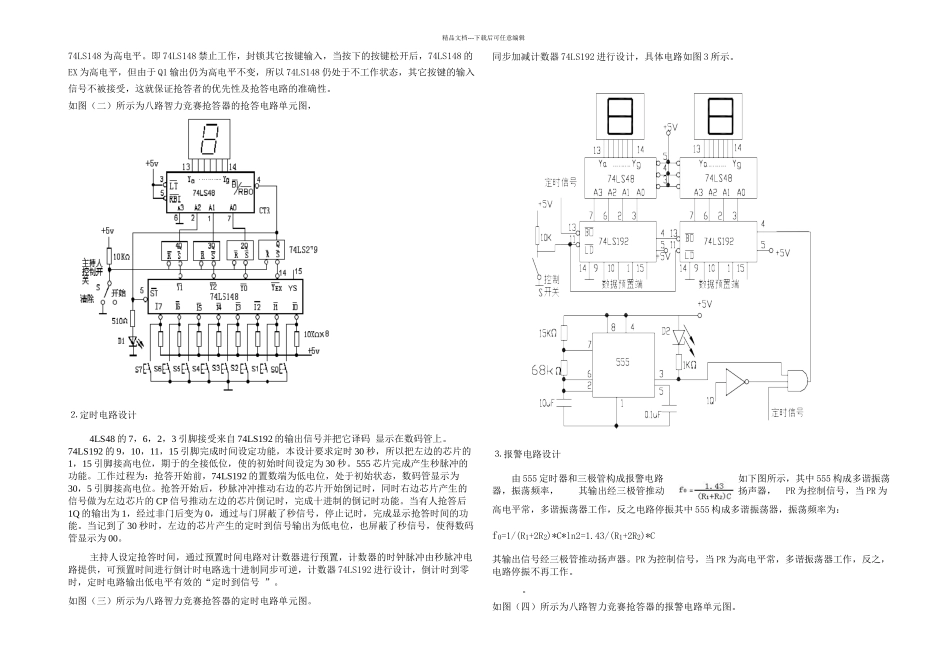

1、培育同学对集成电路设计的动手能力。 2、掌握八路智力抢答器设计方法和工作原理。⒈ 设计一个智力竞赛抢答器，可同时供 8 名选手或 8 个代表队参加竞赛，每组各用一个抢答按钮，按钮的编号与选手的编号相对应，分别是 S0、S1、S2、S3、S4、S5、S6、S7。设计的抢答器应该具有数据锁存和显示的功能。抢答开始后，若有选手按动抢答按钮，编号立即锁存，并在 LED 数码管上显示出选手的编号，同时蜂鸣器给出音响提示。此外，要封锁输入电路，禁止其他选手抢答。在设计过程中还要给节目主持人设置一个控制开关，用来控制系统的清零和抢答的开始。这样就可以使第一个抢答选手的编号一直保持到主持人将系统清零为止。⒈ 抢答器具有定时抢答的功能，必须在规定的时间内抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答时刻的时间，并保持到主持人将系统清零为止。 2 当第一个人回答错误，其他人还可以有机会继续抢答。⒊ 假如定时抢答的时间已到，却没有选手抢答时，本次抢答无效，并封锁输入电路，禁止选手超时后抢答。3.课程设计报告内容一个可容纳八组参赛的数字式抢答器电路应由显示译码器，开关，电源若干，优先器，锁存器，方波发生器，蜂鸣器等部分组成。其整体电路框图如图 3—1 所示。其工作原理它由主体电路和扩展电路两部分组成，主体电路完成基本抢答后，选手按动抢答键时，能显示选手的编号，同时能封锁输入电路，禁止其他选手抢答，扩展电路完成定时抢答的功能4.单元电路设计方案和原理说明⒈ 抢答器电路设计其原理说明：其工作原理是：当主持人控制开关处于“清零”位置时，RS 触发器的 R 端为低电平，输出端（4Q～1Q）全部为低电平。于是 74LS48 的 BI=0，显示器灭灯；74LS148 的选通输入端 ST=0，74LS148 处于工作状态，此时锁存电路不工作。当主持人将开关拨到“开始”位置时，优先编码电路和锁存电路同时处于工作状态，既抢答器处于等待工作状态，等待输入端I7、I6、I5、I4、I3、I2、I1、I0 输入信号，当有选手将键按下时（如按下 S5），74LS148 的输出Y2Y1Y0=010，YEX=0，经 RS 锁存器后，CTR=1，BI=1，此时 74LS279 处于工作状态，4Q3Q2Q=101，经 74LS48 译码后，显示器显示出“5”。此外，CTR=1，使 74LS148 的 ST 端为高电平，74LS148 处于禁止工作状态，封锁了其它按键的输入(1)、抢答电路的功能有两个：一是能分辨出选手按键的先后，并锁存优先抢答者的编号，供译码显示...
