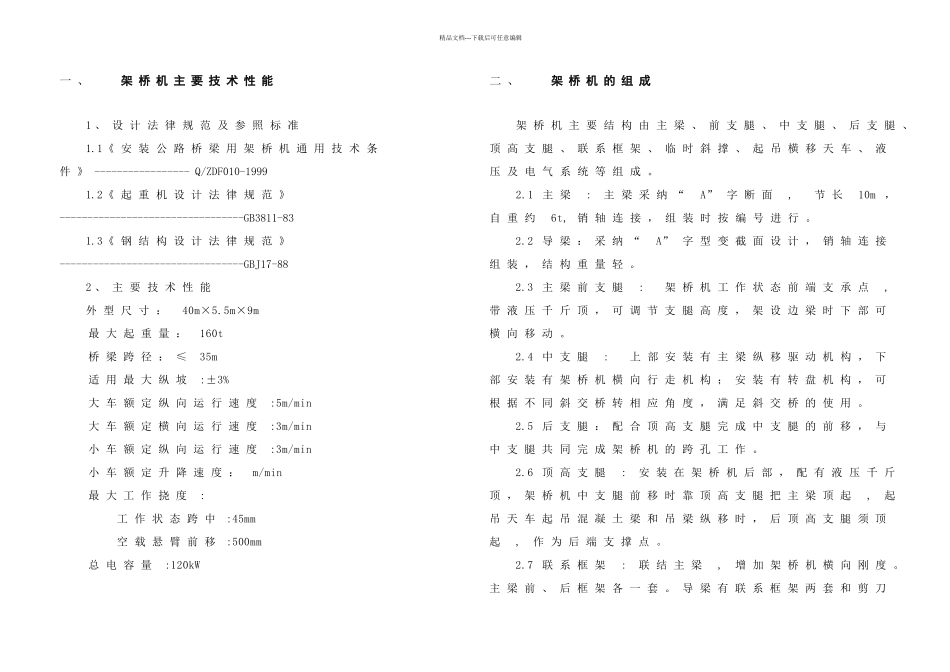

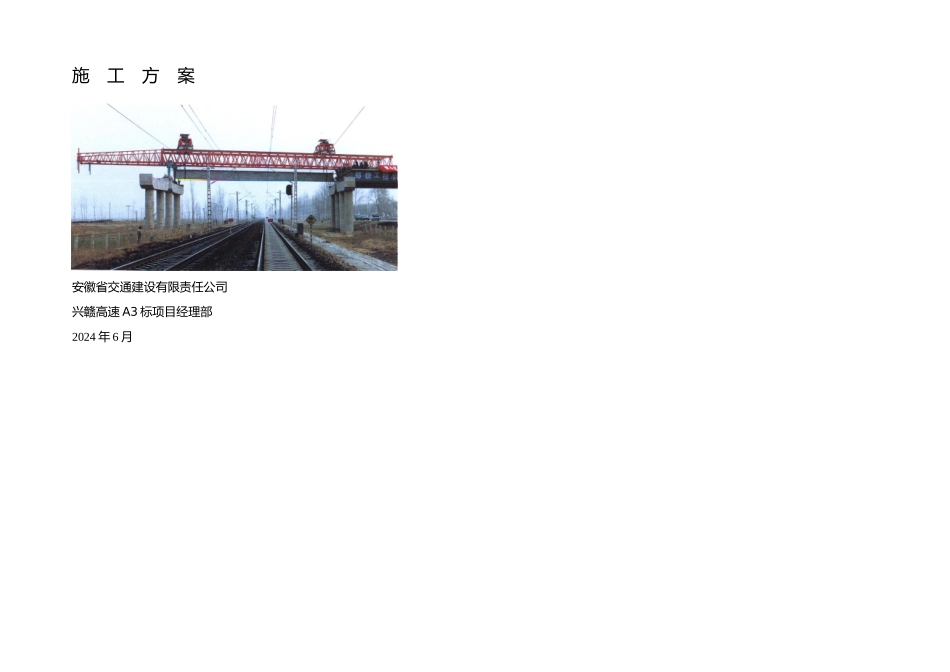

施 工 方 案安徽省交通建设有限责任公司兴赣高速 A3 标项目经理部2024 年 6 月精品文档---下载后可任意编辑一 、架 桥 机 主 要 技 术 性 能1 、 设 计 法 律 规 范 及 参 照 标 准1.1《 安 装 公 路 桥 梁 用 架 桥 机 通 用 技 术 条件 》 ----------------- Q/ZDF010-19991.2《 起 重 机 设 计 法 律 规 范 》 ---------------------------------GB3811-831.3《 钢 结 构 设 计 法 律 规 范 》 ---------------------------------GBJ17-882 、 主 要 技 术 性 能外 型 尺 寸 :40m×5.5m×9m最 大 起 重 量 :160t桥 梁 跨 径 : ≤35m适 用 最 大 纵 坡:±3%大 车 额 定 纵 向 运 行 速 度:5m/min大 车 额 定 横 向 运 行 速 度:3m/min小 车 额 定 纵 向 运 行 速 度:3m/min小 车 额 定 升 降 速 度 :m/min最 大 工 作 挠 度:工 作 状 态 跨 中:45mm空 载 悬 臂 前 移:500mm总 电 容 量:120kW二 、架 桥 机 的 组 成架 桥 机 主 要 结 构 由 主 梁 、 前 支 腿 、 中 支 腿 、 后 支 腿 、顶 高 支 腿 、 联 系 框 架 、 临 时 斜 撑 、 起 吊 横 移 天 车 、 液压 及 电 气 系 统 等 组 成 。2.1 主 梁:主 梁 采 纳 “A”字 断 面, 节 长10m ,自 重 约6t, 销 轴 连 接 , 组 装 时 按 编 号 进 行 。2.2 导 梁 : 采 纳 “A”字 型 变 截 面 设 计 , 销 轴 连 接组 装 , 结 构 重 量 轻 。2.3 主 梁 前 支 腿: 架 桥 机 工 作 状 态 前 端 支 承 点,带 液 压 千 斤 顶 , 可 调 节 支 腿 高 度 , 架 设 边 梁 时 下 部 可横 向 移 动 。2.4 中 支 腿: 上 部 安 装 有 主 梁 纵 移 驱 动 机 构 , 下部 安 装 有 架 桥 机 横 向 行 走 机 构 ; 安 装 有 转 盘 机 构 , 可根 据 不 同 斜 交 桥 转 相 应 角 度 , 满 足 斜 交 桥 的 使 用 。2.5 后 支 腿 : 配 合 顶 高 支 腿 完 成 中 支 腿 的 前 移 , 与中 支 腿 共 同 完 成 架 桥 机 的 跨 孔 工 作 。2.6 顶 高 支 腿:安 装 在 架 桥 机 后...
