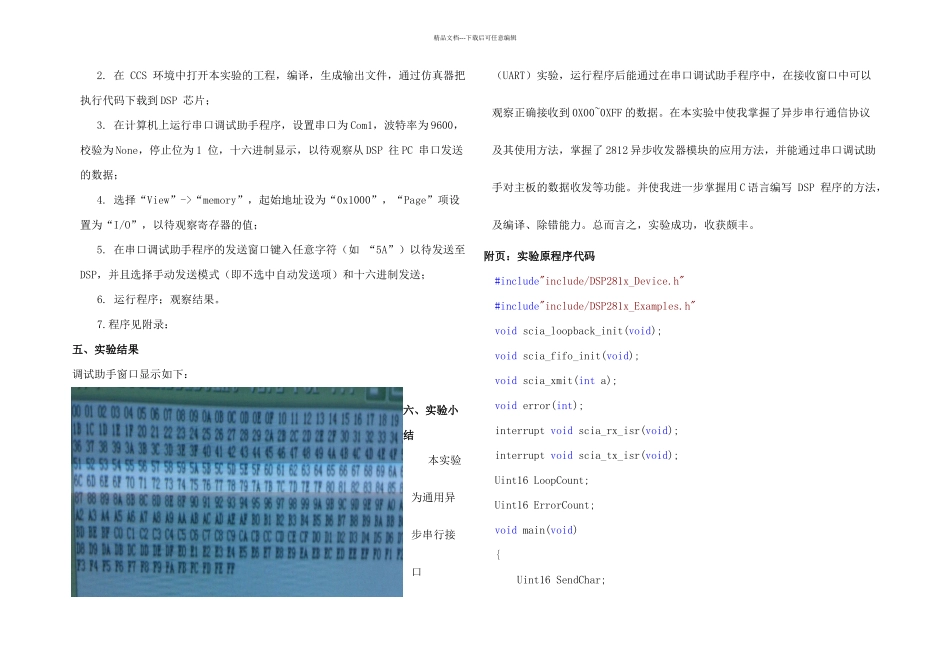

精品文档---下载后可任意编辑 实验名称：通用异步串行口（ UART ） 系 部： 物理与机电工程学院 专业班级： 11 级电子信息工程 1 班 学 号： 2024041513 学生姓名： 洪思铖 指导老师： 罗锦彬 完成时间：2024-5-9 报告成绩：通用异步串行口（UART）一、实验目的 1. 掌握异步串行通信协议；2. 掌握 2812 异步收发器模块的应用。二、实验设备1. 一台装有 CCS 软件的计算机； 2. DSP 试验箱的 TMS320F2812 主控板；3. DSP 硬件仿真器。三、实验原理在传输数据前，数据线处于高电平状态，这称为表示态。传输开始后，数据线由高电平转为低电平状态，这称为起始位；起始位后面接着 5~8 个信息位；信息为后面是校验位；校验位后是停止位“1”。传输完毕后，可以立即开始下一个字符的传输；否则，数据线再次进入标识态。上面提到的信息位的位数（5~8位）、停止位的位数（1 位、1..5 位或 2 位）、校验的方式（奇偶验、偶校验或不校验）等参数都可以根据不同需要进行设置，但对于同一个传输系统中的首发两端来说，这些参数必须保持一致。异步串行通信方式中另一个重要的参数是波特率。在一般的“0”“1”系统中，波特率就是每秒钟传输的位数。国际上规定了一个标准波特率系列，他们是最常用的波特率。标准波特率系列为110、300、600、1200、1800、2400、4800、9600 和 19200。发送端和接收端必须设置统一的波特率，否则无法正确接收数据。RS-232-C 标准中规定-5V~-15V 位逻辑“1”，+5V~+15V 位逻辑“0”，因此要用专门的芯片完成 TTL 电平与 RS-232 电平的转换，如 MAX3232。该计算机端程序可以监测计算机串口接收和发送数据的情况。本实验中需要用该程序帮助观察实验结果。四、实验步骤1. 用串口线连接实验箱的 UART 模块与计算机串行口；评阅意见： 评阅老师 日期 精品文档---下载后可任意编辑2. 在 CCS 环境中打开本实验的工程，编译，生成输出文件，通过仿真器把执行代码下载到 DSP 芯片；3. 在计算机上运行串口调试助手程序，设置串口为 Com1，波特率为 9600，校验为 None，停止位为 1 位，十六进制显示，以待观察从 DSP 往 PC 串口发送的数据；4. 选择“View”->“memory”，起始地址设为“0x1000”，“Page”项设置为“I/O”，以待观察寄存器的值；5. 在串口调试助手程序的发送窗口键入任意字符（如 “5A”）以待发送至DSP，并且选择手动发送模式（即不选中自动发送项...
