初三中考复习焦耳定律计算题专项练习

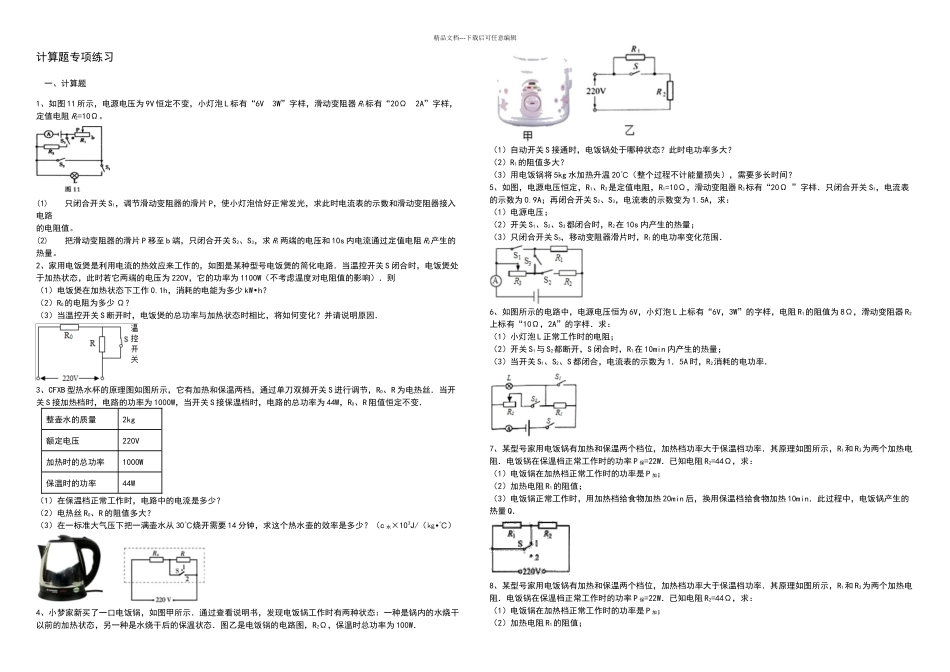

初三中考复习焦耳定律计算题专项练习_第1页
1/10

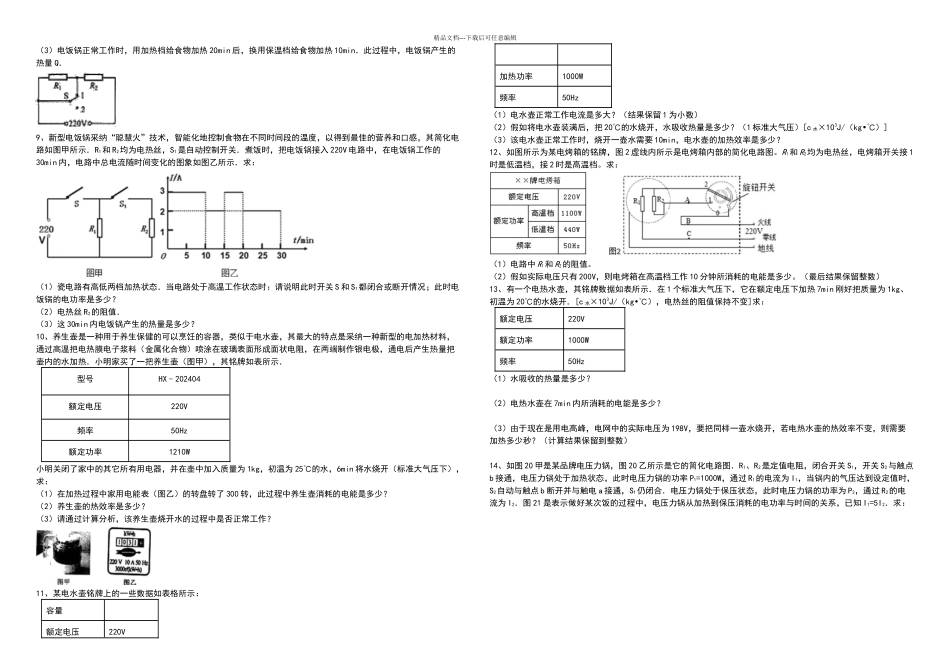

初三中考复习焦耳定律计算题专项练习_第2页
2/10

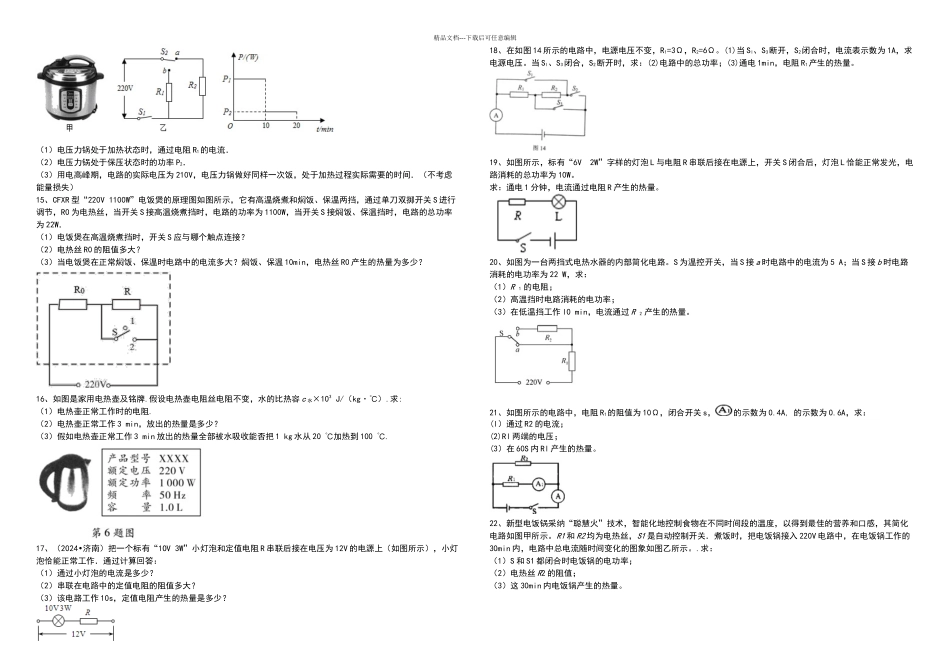

初三中考复习焦耳定律计算题专项练习_第3页
3/10
精品文档---下载后可任意编辑计算题专项练习一、计算题1、如图 11 所示,电源电压为 9V 恒定不变,小灯泡 L 标有“6V 3W”字样,滑动变阻器 R1标有“20Ω 2A”字样,定值电阻 R2=10Ω。(1)只闭合开关 S1,调节滑动变阻器的滑片 P,使小灯泡恰好正常发光,求此时电流表的示数和滑动变阻器接入电路的电阻值。(2)把滑动变阻器的滑片 P 移至 b 端,只闭合开关 S2、S3,求 R1两端的电压和 10s 内电流通过定值电阻 R2产生的热量。2、家用电饭煲是利用电流的热效应来工作的,如图是某种型号电饭煲的简化电路.当温控开关 S 闭合时,电饭煲处于加热状态,此时若它两端的电压为 220V,它的功率为 1100W(不考虑温度对电阻值的影响).则(1)电饭煲在加热状态下工作 0.1h,消耗的电能为多少 kW h• ?(2)R0的电阻为多少 Ω?(3)当温控开关 S 断开时,电饭煲的总功率与加热状态时相比,将如何变化?并请说明原因.3、CFXB 型热水杯的原理图如图所示,它有加热和保温两档,通过单刀双掷开关 S 进行调节,R0、R 为电热丝.当开关 S 接加热档时,电路的功率为 1000W,当开关 S 接保温档时,电路的总功率为 44W,R0、R 阻值恒定不变.整壶水的质量2kg额定电压220V加热时的总功率1000W保温时的功率44W(1)在保温档正常工作时,电路中的电流是多少?(2)电热丝 R0、R 的阻值多大?(3)在一标准大气压下把一满壶水从 30℃烧开需要 14 分钟,求这个热水壶的效率是多少?(c 水×103J/(㎏ ℃)•4、小梦家新买了一口电饭锅,如图甲所示.通过查看说明书,发现电饭锅工作时有两种状态:一种是锅内的水烧干以前的加热状态,另一种是水烧干后的保温状态.图乙是电饭锅的电路图,R2Ω,保温时总功率为 100W.(1)自动开关 S 接通时,电饭锅处于哪种状态?此时电功率多大?(2)R1的阻值多大?(3)用电饭锅将 5kg 水加热升温 20℃(整个过程不计能量损失),需要多长时间?5、如图,电源电压恒定,R1、R2是定值电阻,R1=10Ω,滑动变阻器 R3标有“20Ω ”字样.只闭合开关 S1,电流表的示数为 0.9A;再闭合开关 S2、S3,电流表的示数变为 1.5A,求:(1)电源电压;(2)开关 S1、S2、S3都闭合时,R2在 10s 内产生的热量;(3)只闭合开关 S3,移动变阻器滑片时,R1的电功率变化范围.6、如图所示的电路中,电源电压恒为 6V,小灯泡 L 上标有“6V,3W”的字样,电阻 R1的阻值为 8Ω,滑...
