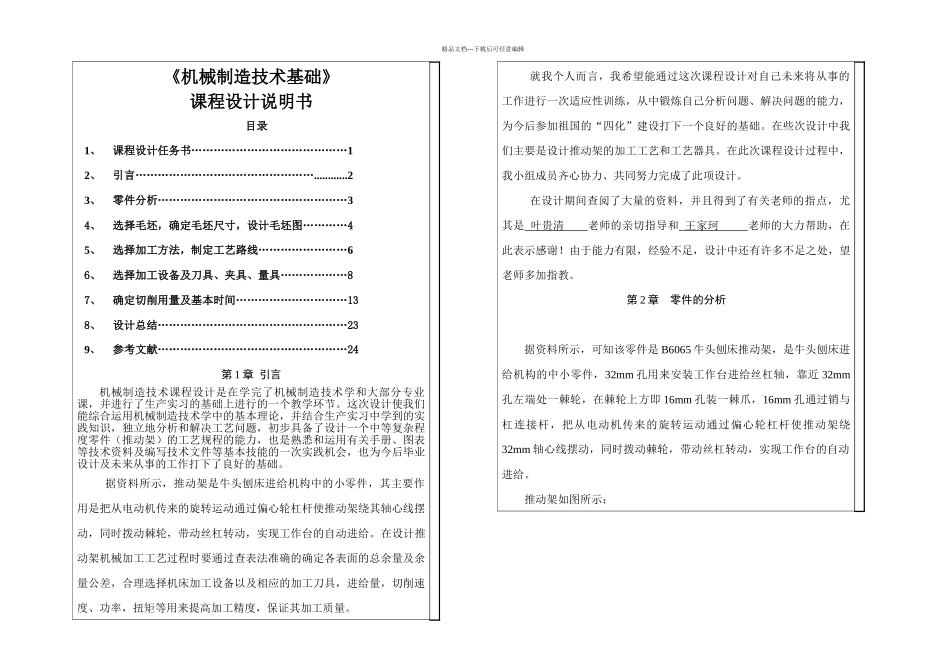

精品文档---下载后可任意编辑《机械制造技术基础》课程设计说明书目录1、课程设计任务书……………………………………12、引言…………………………………………............23、零件分析……………………………………………34、选择毛坯，确定毛坯尺寸，设计毛坯图…………45、选择加工方法，制定工艺路线……………………66、选择加工设备及刀具、夹具、量具………………87、确定切削用量及基本时间…………………………138、设计总结……………………………………………239、参考文献……………………………………………24第 1 章 引言机械制造技术课程设计是在学完了机械制造技术学和大部分专业课，并进行了生产实习的基础上进行的一个教学环节。这次设计使我们能综合运用机械制造技术学中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决工艺问题，初步具备了设计一个中等复杂程度零件（推动架）的工艺规程的能力，也是熟悉和运用有关手册、图表等技术资料及编写技术文件等基本技能的一次实践机会，也为今后毕业设计及未来从事的工作打下了良好的基础。据资料所示，推动架是牛头刨床进给机构中的小零件，其主要作用是把从电动机传来的旋转运动通过偏心轮杠杆使推动架绕其轴心线摆动，同时拨动棘轮，带动丝杠转动，实现工作台的自动进给。在设计推动架机械加工工艺过程时要通过查表法准确的确定各表面的总余量及余量公差，合理选择机床加工设备以及相应的加工刀具，进给量，切削速度、功率，扭矩等用来提高加工精度，保证其加工质量。就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。在些次设计中我们主要是设计推动架的加工工艺和工艺器具。在此次课程设计过程中，我小组成员齐心协力、共同努力完成了此项设计。在设计期间查阅了大量的资料，并且得到了有关老师的指点，尤其是 叶贵清 老师的亲切指导和 王家珂 老师的大力帮助，在此表示感谢！由于能力有限，经验不足，设计中还有许多不足之处，望老师多加指教。第 2 章 零件的分析据资料所示，可知该零件是 B6065 牛头刨床推动架，是牛头刨床进给机构的中小零件，32mm 孔用来安装工作台进给丝杠轴，靠近 32mm孔左端处一棘轮，在棘轮上方即 16mm 孔装一棘爪，16mm 孔通过销与杠连接杆，把从电动机传来的旋转运动通过偏心轮杠杆使推...
