摄像头有三个重要组成部分VIP专享

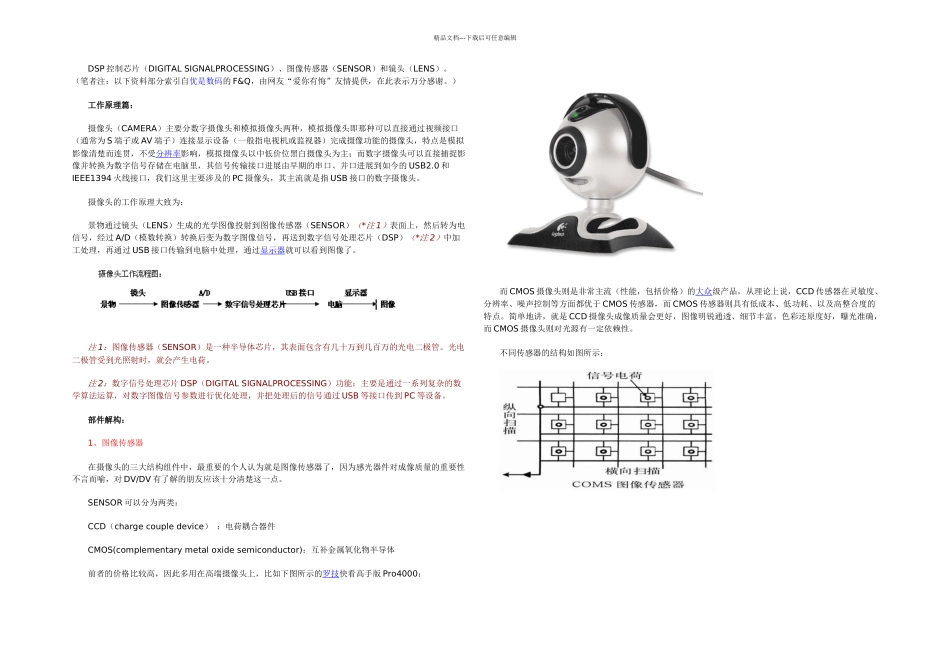

精品文档---下载后可任意编辑DSP 控制芯片（DIGITAL SIGNALPROCESSING）、图像传感器（SENSOR）和镜头（LENS）。（笔者注：以下资料部分索引自优是数码的 F&Q，由网友“爱你有悔”友情提供，在此表示万分感谢。）工作原理篇：摄像头（CAMERA）主要分数字摄像头和模拟摄像头两种，模拟摄像头即那种可以直接通过视频接口（通常为 S 端子或 AV 端子）连接显示设备（一般指电视机或监视器）完成摄像功能的摄像头，特点是模拟影像清楚而连贯，不受分辨率影响，模拟摄像头以中低价位黑白摄像头为主；而数字摄像头可以直接捕捉影像并转换为数字信号存储在电脑里，其信号传输接口进展由早期的串口、并口进展到如今的 USB2.0 和IEEE1394 火线接口，我们这里主要涉及的 PC 摄像头，其主流就是指 USB 接口的数字摄像头。摄像头的工作原理大致为：景物通过镜头（LENS）生成的光学图像投射到图像传感器（SENSOR）（*注 1）表面上，然后转为电信号，经过 A/D（模数转换）转换后变为数字图像信号，再送到数字信号处理芯片（DSP）（*注 2）中加工处理，再通过 USB 接口传输到电脑中处理，通过显示器就可以看到图像了。注 1：图像传感器（SENSOR）是一种半导体芯片，其表面包含有几十万到几百万的光电二极管。光电二极管受到光照射时，就会产生电荷。注 2：数字信号处理芯片 DSP（DIGITAL SIGNALPROCESSING）功能：主要是通过一系列复杂的数学算法运算，对数字图像信号参数进行优化处理，并把处理后的信号通过 USB 等接口传到 PC 等设备。部件解构：1、图像传感器在摄像头的三大结构组件中，最重要的个人认为就是图像传感器了，因为感光器件对成像质量的重要性不言而喻，对 DV/DV 有了解的朋友应该十分清楚这一点。SENSOR 可以分为两类：CCD（charge couple device） ：电荷耦合器件CMOS(complementary metal oxide semiconductor)：互补金属氧化物半导体前者的价格比较高，因此多用在高端摄像头上，比如下图所示的罗技快看高手版 Pro4000：而 CMOS 摄像头则是非常主流（性能，包括价格）的大众级产品，从理论上说，CCD 传感器在灵敏度、分辨率、噪声控制等方面都优于 CMOS 传感器，而 CMOS 传感器则具有低成本、低功耗、以及高整合度的特点。简单地讲，就是 CCD 摄像头成像质量会更好，图像明锐通透、细节丰富，色彩还原度好，曝光准确，而 CMOS 摄像头则对光源有一定依赖性。不同传感器的结构如图所示：精品文档-...
