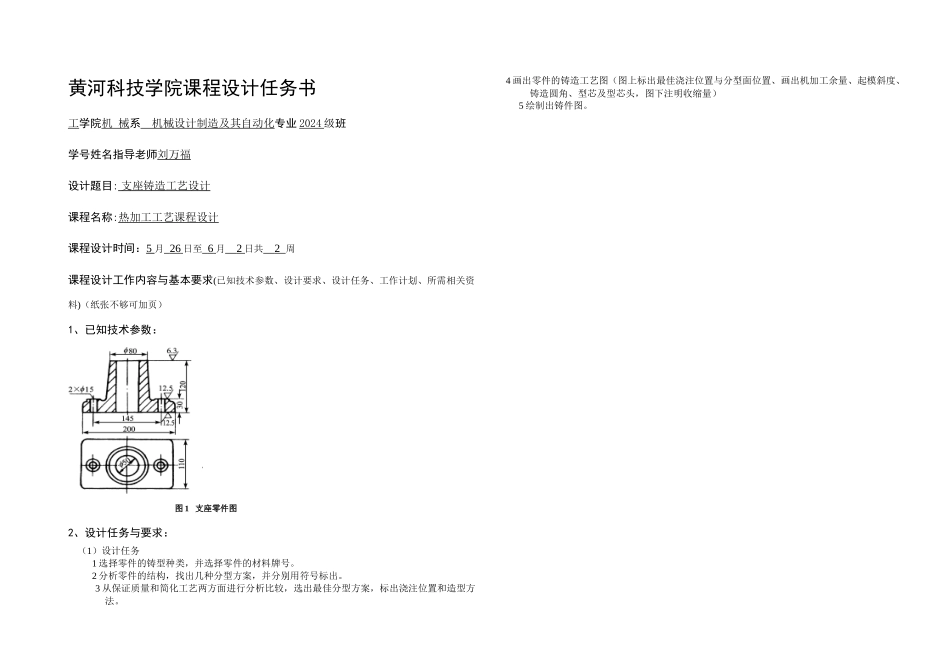

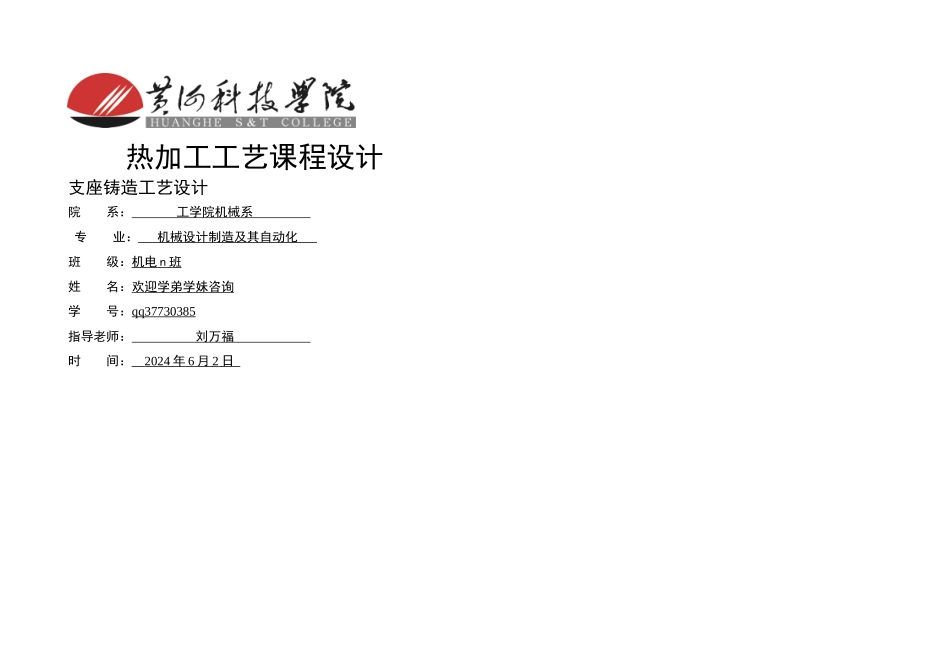

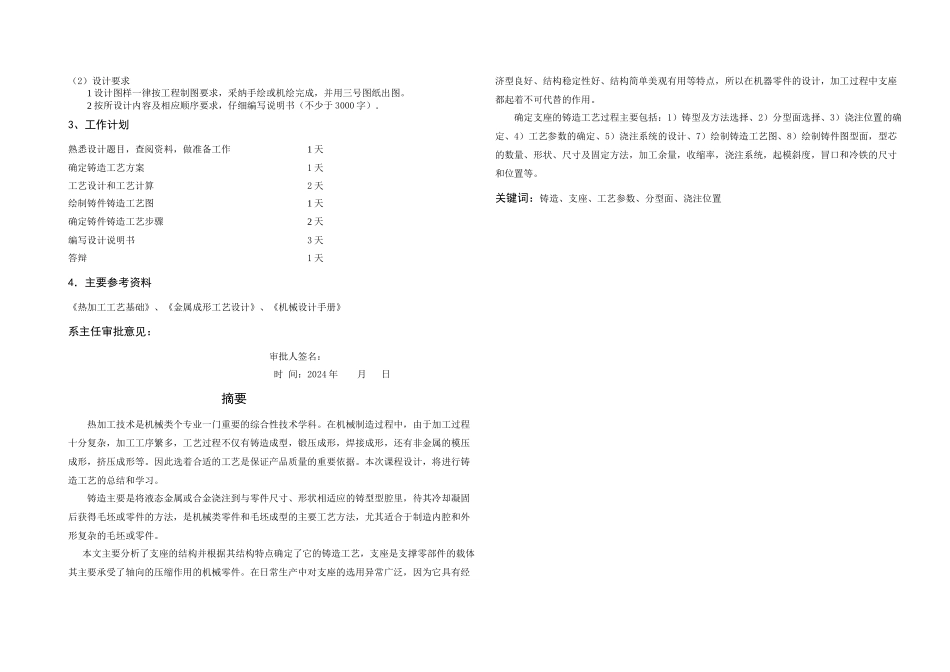

热加工工艺课程设计支座铸造工艺设计院 系： 工学院机械系 专 业： 机械设计制造及其自动化 班 级：机电 n 班 姓 名：欢迎学弟学妹咨询学 号：qq37730385指导老师： 刘万福 时 间： 2024 年 6 月 2 日 黄河科技学院课程设计任务书工学院机 械系 机械设计制造及其自动化专业 2024 级班学号姓名指导老师刘万福设计题目: 支座铸造工艺设计 课程名称:热加工工艺课程设计课程设计时间：5 月 26 日至 6 月 2 日共 2 周课程设计工作内容与基本要求(已知技术参数、设计要求、设计任务、工作计划、所需相关资料)（纸张不够可加页）1、已知技术参数： 图 1 支座零件图2、设计任务与要求： （1）设计任务1 选择零件的铸型种类，并选择零件的材料牌号。2 分析零件的结构，找出几种分型方案，并分别用符号标出。3 从保证质量和简化工艺两方面进行分析比较，选出最佳分型方案，标出浇注位置和造型方法。4 画出零件的铸造工艺图（图上标出最佳浇注位置与分型面位置、画出机加工余量、起模斜度、铸造圆角、型芯及型芯头，图下注明收缩量）5 绘制出铸件图。（2）设计要求1 设计图样一律按工程制图要求，采纳手绘或机绘完成，并用三号图纸出图。2 按所设计内容及相应顺序要求，仔细编写说明书（不少于 3000 字）。3、工作计划 熟悉设计题目，查阅资料，做准备工作 1 天确定铸造工艺方案 1 天工艺设计和工艺计算 2 天绘制铸件铸造工艺图 1 天确定铸件铸造工艺步骤 2 天编写设计说明书 3 天答辩 1 天4．主要参考资料《热加工工艺基础》、《金属成形工艺设计》、《机械设计手册》系主任审批意见：审批人签名：时 间：2024 年 月 日摘要热加工技术是机械类个专业一门重要的综合性技术学科。在机械制造过程中，由于加工过程十分复杂，加工工序繁多，工艺过程不仅有铸造成型，锻压成形，焊接成形，还有非金属的模压成形，挤压成形等。因此选着合适的工艺是保证产品质量的重要依据。本次课程设计，将进行铸造工艺的总结和学习。铸造主要是将液态金属或合金浇注到与零件尺寸、形状相适应的铸型型腔里，待其冷却凝固后获得毛坯或零件的方法，是机械类零件和毛坯成型的主要工艺方法，尤其适合于制造内腔和外形复杂的毛坯或零件。 本文主要分析了支座的结构并根据其结构特点确定了它的铸造工艺，支座是支撑零部件的载体其主要承受了轴向的压缩作用的机械零件。在日常生产中对支座的选用异常广泛，因为它...
