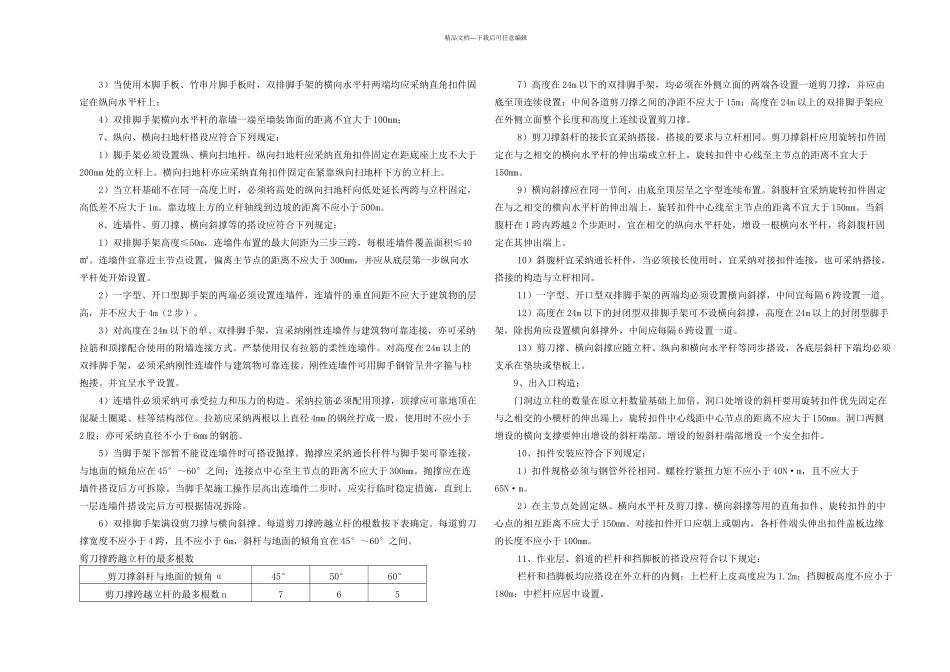

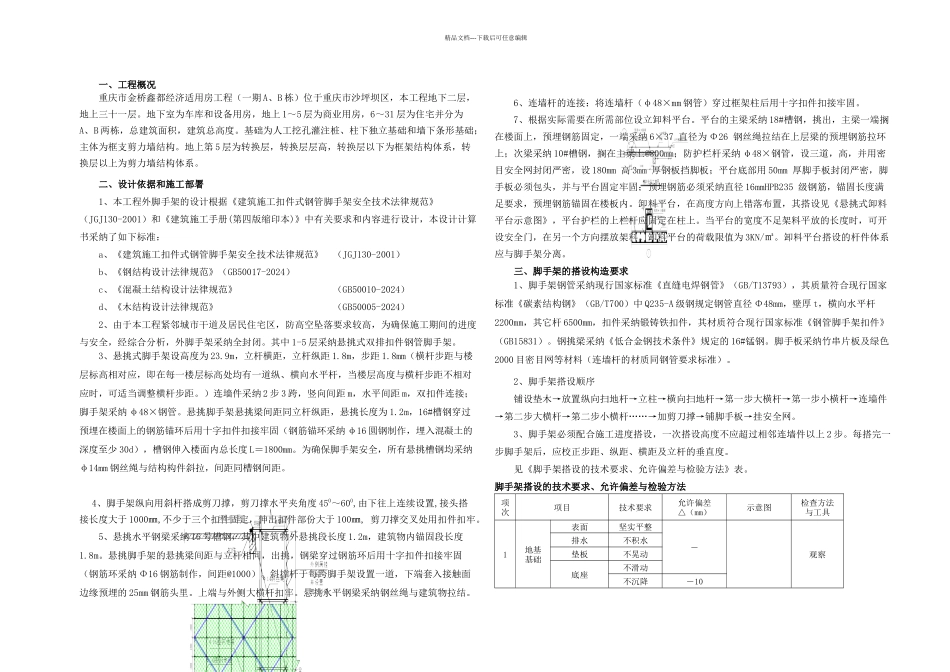

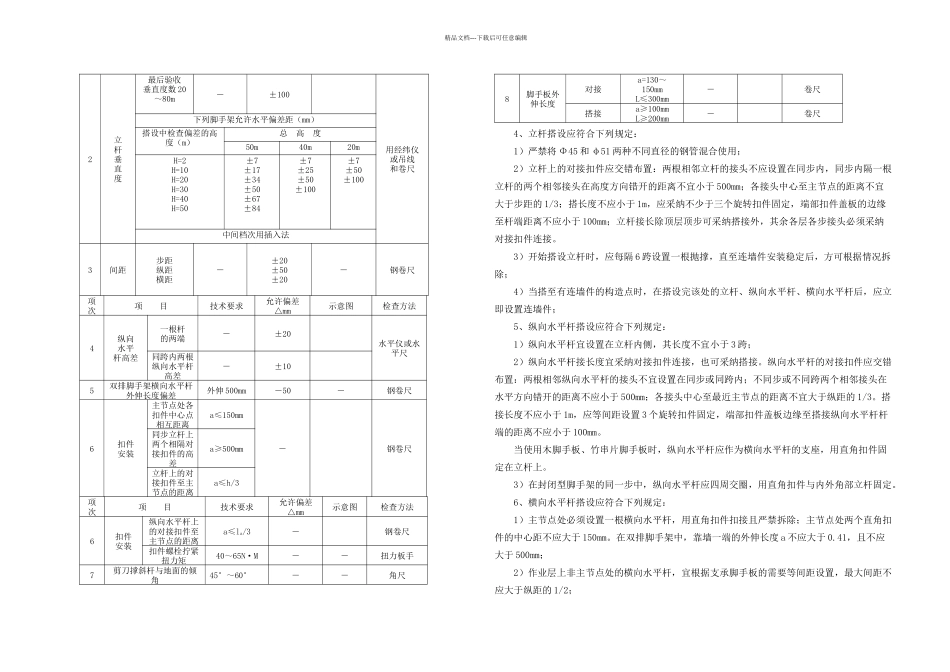

精品文档---下载后可任意编辑一、工程概况重庆市金桥鑫都经济适用房工程（一期 A、B 栋）位于重庆市沙坪坝区，本工程地下二层，地上三十一层。地下室为车库和设备用房，地上 1～5 层为商业用房，6～31 层为住宅并分为A、B 两栋，总建筑面积，建筑总高度。基础为人工挖孔灌注桩、柱下独立基础和墙下条形基础；主体为框支剪力墙结构。地上第 5 层为转换层，转换层层高，转换层以下为框架结构体系，转换层以上为剪力墙结构体系。二、设计依据和施工部署1、本工程外脚手架的设计根据《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2001）和《建筑施工手册(第四版缩印本)》中有关要求和内容进行设计，本设计计算书采纳了如下标准：a、《建筑施工扣件式钢管脚手架安全技术法律规范》 （JGJ130-2001）b、《钢结构设计法律规范》（GB50017-2024）c、《混凝土结构设计法律规范》 （GB50010-2024）d、《木结构设计法律规范》 （GB50005-2024）2、由于本工程紧邻城市干道及居民住宅区，防高空坠落要求较高，为确保施工期间的进度与安全，经综合分析，外脚手架采纳全封闭。其中 1-5 层采纳悬挑式双排扣件钢管脚手架。3、悬挑式脚手架设高度为 23.9m，立杆横距，立杆纵距 1.8m，步距 1.8mm（横杆步距与楼层标高相对应，即在每一楼层标高处均有一道纵、横向水平杆，当楼层高度与横杆步距不相对应时，可适当调整横杆步距。）连墙件采纳 2 步 3 跨，竖向间距 m，水平间距 m，双扣件连接；脚手架采纳 φ48×钢管。悬挑脚手架悬挑梁间距同立杆纵距，悬挑长度为 1.2m，16#槽钢穿过预埋在楼面上的钢筋锚环后用十字扣件扣接牢固（钢筋锚环采纳 φ16 圆钢制作，埋入混凝土的深度至少 30d），槽钢伸入楼面内总长度 L＝1800mm。为确保脚手架安全，所有悬挑槽钢均采纳φ14mm 钢丝绳与结构构件斜拉，间距同槽钢间距。4、脚手架纵向用斜杆搭成剪刀撑，剪刀撑水平夹角度 450～600,由下往上连续设置,接头搭接长度大于 1000㎜,不少于三个扣件固定，伸出扣件部份大于 100㎜, 剪刀撑交叉处用扣件扣牢。5、悬挑水平钢梁采纳 16 号槽钢，其中建筑物外悬挑段长度 1.2m，建筑物内锚固段长度1.8m。悬挑脚手架的悬挑梁间距与立杆相同，出挑，钢梁穿过钢筋环后用十字扣件扣接牢固（钢筋环采纳 Φ16 钢筋制作，间距@1000）。斜撑杆于每跨脚手架设置一道，下端套入接触面边缘预埋的 25mm 钢筋头里。上端与外侧大横杆扣牢。悬挑水平钢梁采纳...
