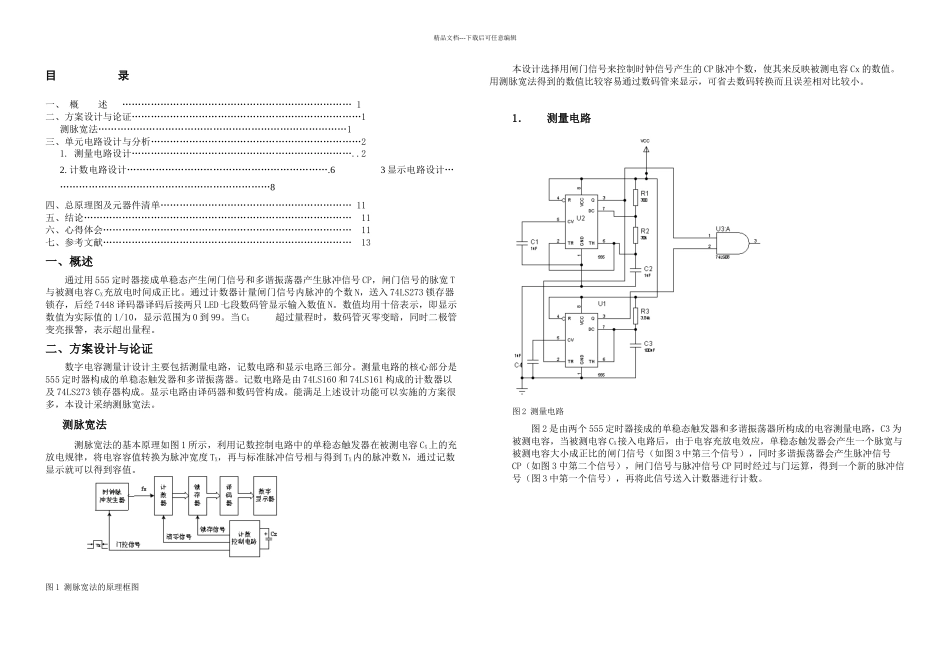

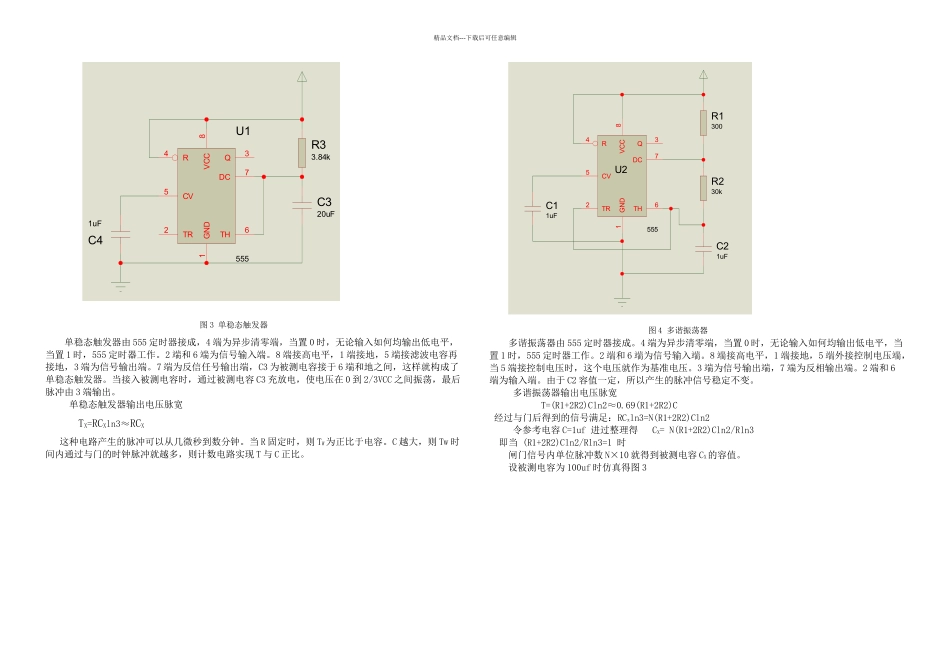

精品文档---下载后可任意编辑《电子技术》课程设计报告报告题目： 数字式电容测量仪 作者所在系部：电子工程系作者所在专业：电子信息工程 作者所在班级：作 者 姓 名 ：作 者 学 号 ：指导老师姓名：完 成 时 间 ：课程设计任务书课题名称数字式电容测量仪的设计完成时间指导老师职称讲师学生姓名班 级总体设计要求和技术要点设计一个数字式电容测量仪电路，要求如下：1．能测量 10μF-990μF 范围内的电容量。2．用两只 LED 数码管构成数字显示器。数码管用来显示后两位，均用十进制数表示，即数字显示器可显示出的最大数字和最小数字分别为 99 和 0。|3．数字显示器所显示的数字 N 与被测电容量 CX的函数关系是 N=Cx/(10μF)4．在正常工作条件下，测量电路接上 CX后数字显示器便可自动显示出数字，即不需要测试者进行清零、启动之类的操作，便可正常显示。响应时间 Tx不超过 2s，即接上 CX后，在 2s 之内，显示器所显示的数字 N 符合上述函数关系，其误差的绝对值在给定器件的前提下尽量小。5、在正常测量范围内,显示数目应当清楚,但允许有所闪动。6．若被测电容超过 990uF，则数码管呈全暗状态，发光二极管呈亮状态，表示超量程。7．测量电路应有被测电容器的两个插孔，并标上符号“+”和“-”。“+”端电位瞬时值不低于“-”端电位的瞬时值，而且它们之间的开路电压瞬时值最大不超过 5.5V。工作内容及时间进度安排第 15 周：周 1---周 4 立题论证方案设计周 5 预答辩第 16 周：周 1---周 3 仿真实验周 4---周 5 验收答辩课程设计成果1．与设计内容对应的软件程序2．课程设计报告书内 容 摘 要电容在电子线路中有着广泛的应用，它的容值大小对电路性能有重要影响，本课题就是用数字显示的方式对电容进行测量。利用单稳态触发器产生脉冲宽度 TW与电容 C 成正比的特点，将被测电容 C 转换为宽度为 TW的脉冲然后将其作为闸门信号控制标准脉冲信号的个数并送到锁存译码显示电路中则可得到电容值。当被测电容值超出量程时数码管呈灭零状态，报警二极管发光。关键字：测脉宽法 闸门信号 数显 精品文档---下载后可任意编辑目 录一、 概 述 ……………………………………………………………… 1二、方案设计与论证………………………………………………………………1 测脉宽法……………………………………………………………………1三、单元电路设计与分析………………………...
