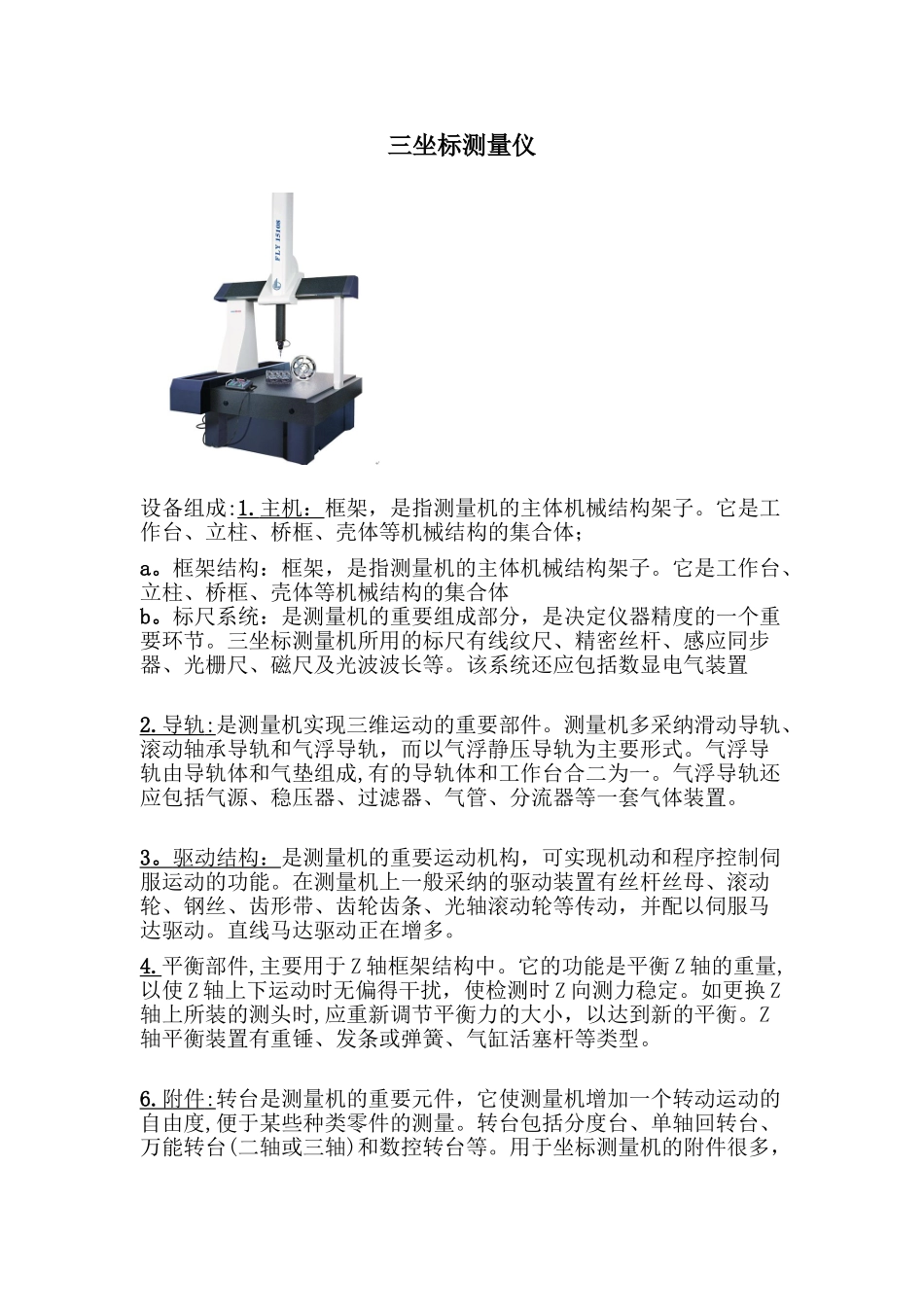

三坐标测量仪设备组成:1. 主机： 框架，是指测量机的主体机械结构架子。它是工作台、立柱、桥框、壳体等机械结构的集合体；a。框架结构：框架，是指测量机的主体机械结构架子。它是工作台、立柱、桥框、壳体等机械结构的集合体b。标尺系统：是测量机的重要组成部分，是决定仪器精度的一个重要环节。三坐标测量机所用的标尺有线纹尺、精密丝杆、感应同步器、光栅尺、磁尺及光波波长等。该系统还应包括数显电气装置2. 导轨 : 是测量机实现三维运动的重要部件。测量机多采纳滑动导轨、滚动轴承导轨和气浮导轨，而以气浮静压导轨为主要形式。气浮导轨由导轨体和气垫组成,有的导轨体和工作台合二为一。气浮导轨还应包括气源、稳压器、过滤器、气管、分流器等一套气体装置。3 。 驱动结构： 是测量机的重要运动机构，可实现机动和程序控制伺服运动的功能。在测量机上一般采纳的驱动装置有丝杆丝母、滚动轮、钢丝、齿形带、齿轮齿条、光轴滚动轮等传动，并配以伺服马达驱动。直线马达驱动正在增多。4.平衡部件,主要用于 Z 轴框架结构中。它的功能是平衡 Z 轴的重量,以使 Z 轴上下运动时无偏得干扰，使检测时 Z 向测力稳定。如更换 Z轴上所装的测头时,应重新调节平衡力的大小，以达到新的平衡。Z轴平衡装置有重锤、发条或弹簧、气缸活塞杆等类型。6. 附件 : 转台是测量机的重要元件，它使测量机增加一个转动运动的自由度,便于某些种类零件的测量。转台包括分度台、单轴回转台、万能转台(二轴或三轴)和数控转台等。用于坐标测量机的附件很多，视需要而定。一般指基准平尺、角尺、步距规、标准球体(或立方体）、测微仪及用于自检的精度检测样板等。7 。 测头： 三坐标测量机是用测头来拾取信号的，因而测头的性能直接影响测量精度和测量效率,没有先进的测头就无法充分发挥测量机的功能。在三坐标测量机上使用的测头，按结构原理可分为机械式、光学式和电气式等；而按测量方法又可分为接触式和非接触式两类操作流程：一、开机步骤二、装验侧头三、建立零件坐标系四、手动测量特征元素五、形位公差评价六﹑如何生成﹑编辑数据报告和图形报告七﹑自动测量特征素八﹑构造特征元素九﹑对CAD图形的工件进行自动测量十﹑迭代法建立坐标系一.开机步骤1. 开气：使气压稳定在 0 。 4—0 。 5MPa 2. 开控制柜 : 测量机自检 , 这时控制器灯全亮 , 当部分灯灭，自检结 束。3. 加电：按控制器 Math star 键 4. 打开 PC-DIMS ...
