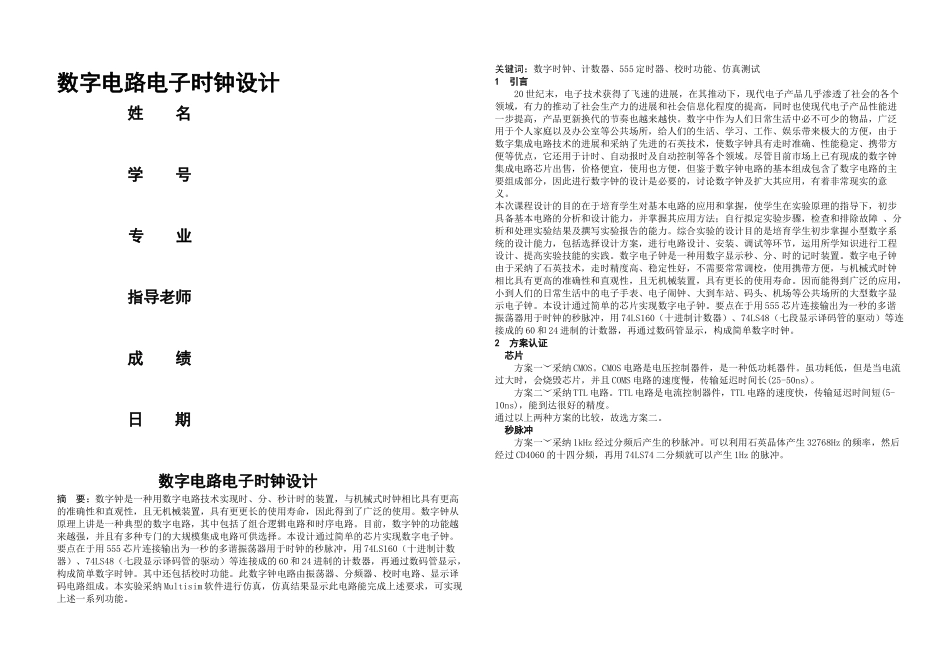

数字电路电子时钟设计姓 名 学 号 专 业 指导老师 成 绩 日 期 数字电路电子时钟设计摘 要：数字钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更更长的使用寿命，因此得到了广泛的使用。数字钟从原理上讲是一种典型的数字电路，其中包括了组合逻辑电路和时序电路。目前，数字钟的功能越来越强，并且有多种专门的大规模集成电路可供选择。本设计通过简单的芯片实现数字电子钟。要点在于用 555 芯片连接输出为一秒的多谐振荡器用于时钟的秒脉冲，用 74LS160（十进制计数器）、74LS48（七段显示译码管的驱动）等连接成的 60 和 24 进制的计数器，再通过数码管显示，构成简单数字时钟。其中还包括校时功能。此数字钟电路由振荡器、分频器、校时电路、显示译码电路组成。本实验采纳 Multisim 软件进行仿真，仿真结果显示此电路能完成上述要求，可实现上述一系列功能。关键词：数字时钟、计数器、555 定时器、校时功能、仿真测试1引言20 世纪末，电子技术获得了飞速的进展，在其推动下，现代电子产品几乎渗透了社会的各个领域，有力的推动了社会生产力的进展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高，产品更新换代的节奏也越来越快。数字中作为人们日常生活中必不可少的物品，广泛用于个人家庭以及办公室等公共场所，给人们的生活、学习、工作、娱乐带来极大的方便，由于数字集成电路技术的进展和采纳了先进的石英技术，使数字钟具有走时准确、性能稳定、携带方便等优点，它还用于计时、自动报时及自动控制等各个领域。尽管目前市场上已有现成的数字钟集成电路芯片出售，价格便宜，使用也方便，但鉴于数字钟电路的基本组成包含了数字电路的主要组成部分，因此进行数字钟的设计是必要的，讨论数字钟及扩大其应用，有着非常现实的意义。本次课程设计的目的在于培育学生对基本电路的应用和掌握，使学生在实验原理的指导下，初步具备基本电路的分析和设计能力，并掌握其应用方法；自行拟定实验步骤，检查和排除故障 、分析和处理实验结果及撰写实验报告的能力。综合实验的设计目的是培育学生初步掌握小型数字系统的设计能力，包括选择设计方案，进行电路设计、安装、调试等环节，运用所学知识进行工程设计、提高实验技能的实践。数字电子钟是一种用数字显示秒、分、时的记时装置。数字电子钟由于采纳了石英技术，走时精度高、稳定性好，不需...
