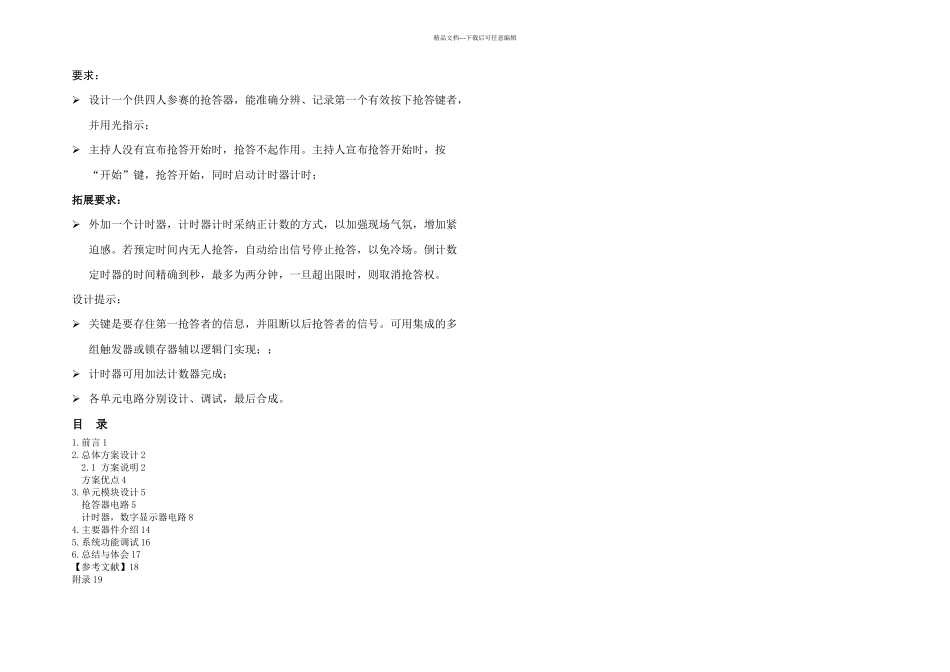

精品文档---下载后可任意编辑要求： 设计一个供四人参赛的抢答器，能准确分辨、记录第一个有效按下抢答键者，并用光指示； 主持人没有宣布抢答开始时，抢答不起作用
主持人宣布抢答开始时，按“开始”键，抢答开始，同时启动计时器计时；拓展要求： 外加一个计时器，计时器计时采纳正计数的方式，以加强现场气氛，增加紧迫感
若预定时间内无人抢答，自动给出信号停止抢答，以免冷场
倒计数定时器的时间精确到秒，最多为两分钟，一旦超出限时，则取消抢答权
设计提示： 关键是要存住第一抢答者的信息，并阻断以后抢答者的信号
可用集成的多组触发器或锁存器辅以逻辑门实现；； 计时器可用加法计数器完成； 各单元电路分别设计、调试，最后合成
总体方案设计 2 2
1 方案说明 2方案优点 4 3

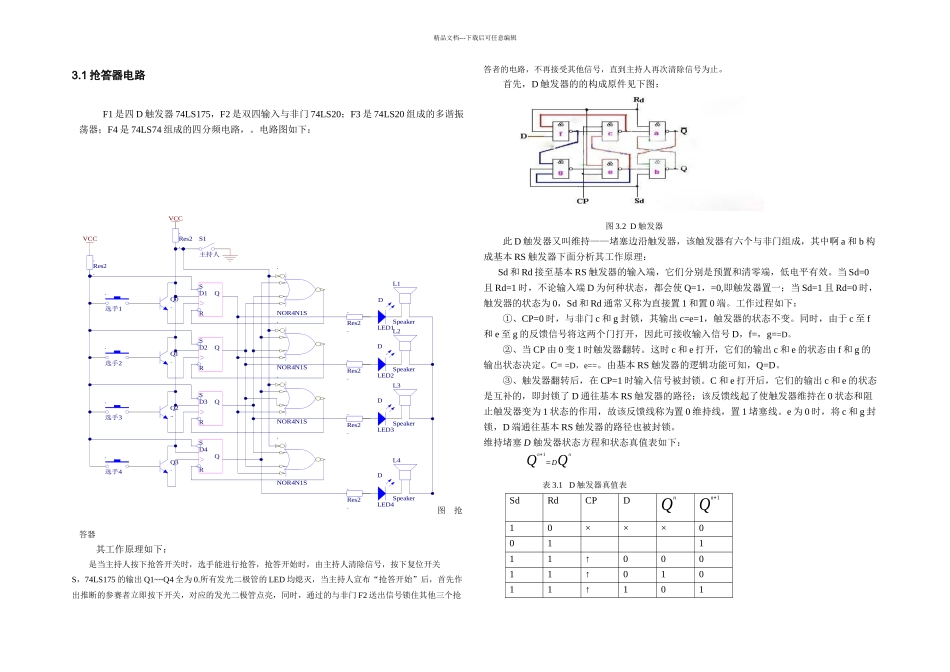

单元模块设计 5抢答器电路 5 计时器，数字显示器电路 8 4
主要器件介绍 145
系统功能调试 16 6

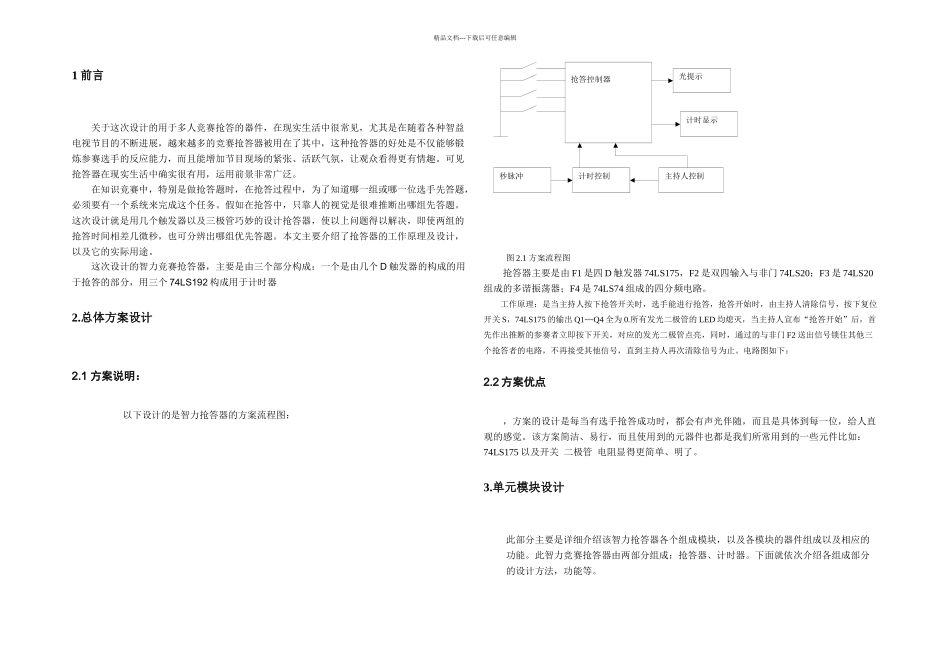

总结与体会 17【参考文献】18附录 19秒脉冲计时控制抢答控制器光提示计时显示主持人控制精品文档---下载后可任意编辑1 前言关于这次设计的用于多人竞赛抢答的器件，在现实生活中很常见，尤其是在随着各种智益电视节目的不断进展，越来越多的竞赛抢答器被用在了其中，这种抢答器的好处是不仅能够锻炼参赛选手的反应能力，而且能增加节目现场的紧张、活跃气氛，让观众看得更有情趣
可见抢答器在现实生活中确实很有用，运用前景非常广泛
在知识竞赛中，特别是做抢答题时，在抢答过程中，为了知道哪一组或哪一位选手先答题，必须要有一个系统来完成这个任务
假如在抢答中，只靠人的视觉是很难推断出哪组先答题
这次设计就是用几个触发器以及三极管巧妙的设计抢答器，使以上问题得以解决，即使两组的抢答时间相差几微秒，也可分辨出哪组优先答题
本文主要介绍了抢答器的工作原理及设计，以及它的实际用途
这次设计的智力竞赛抢答器，
