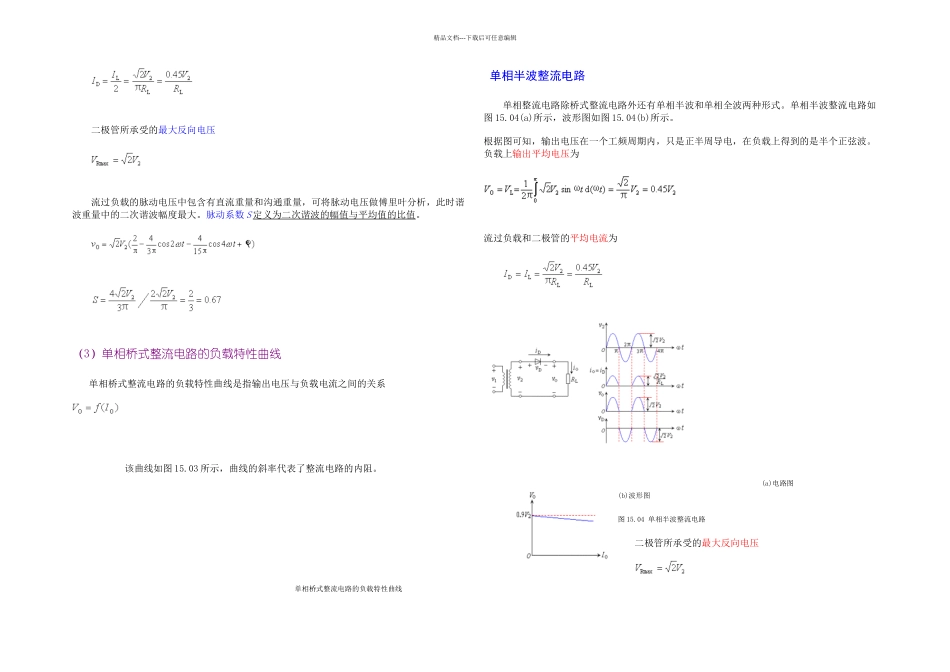

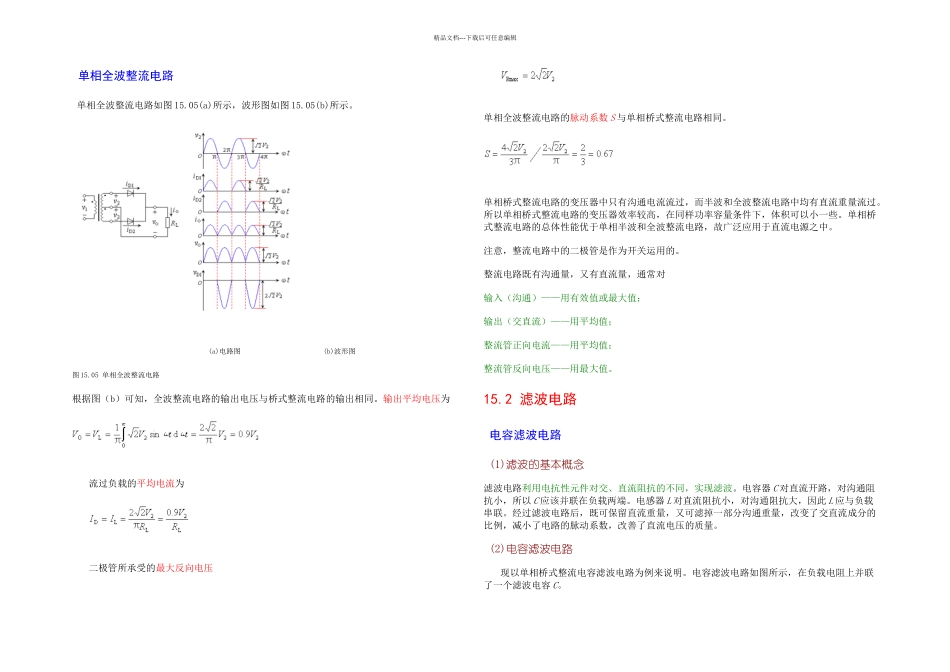

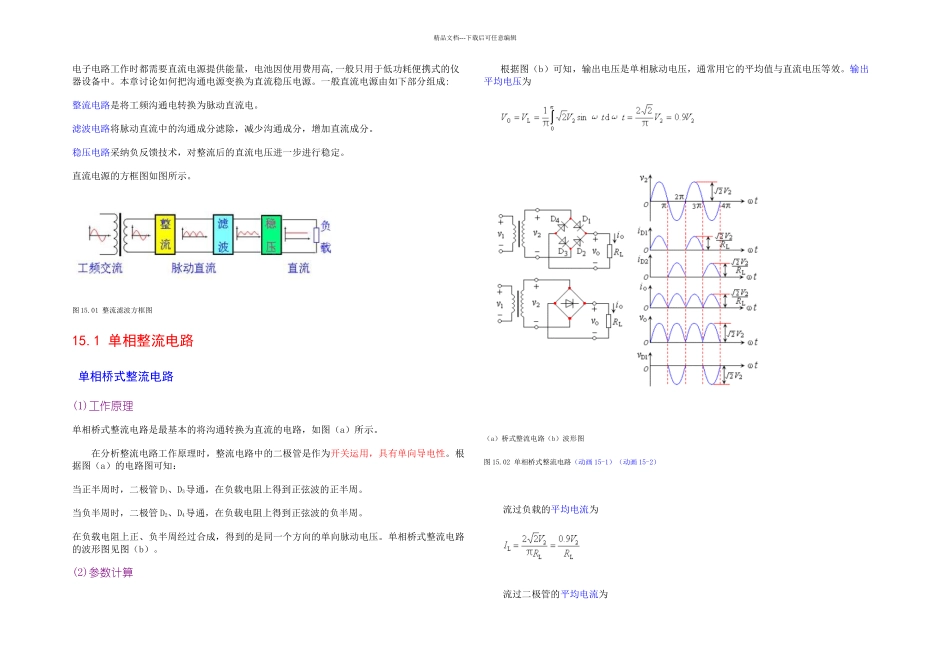

精品文档---下载后可任意编辑电子电路工作时都需要直流电源提供能量，电池因使用费用高,一般只用于低功耗便携式的仪器设备中。本章讨论如何把沟通电源变换为直流稳压电源。一般直流电源由如下部分组成:整流电路是将工频沟通电转换为脉动直流电。滤波电路将脉动直流中的沟通成分滤除，减少沟通成分，增加直流成分。稳压电路采纳负反馈技术，对整流后的直流电压进一步进行稳定。直流电源的方框图如图所示。图 15.01 整流滤波方框图15.1 单相整流电路 单相桥式整流电路 (1)工作原理 单相桥式整流电路是最基本的将沟通转换为直流的电路，如图（a）所示。在分析整流电路工作原理时，整流电路中的二极管是作为开关运用，具有单向导电性。根据图（a）的电路图可知：当正半周时，二极管 D1、D3导通，在负载电阻上得到正弦波的正半周。当负半周时，二极管 D2、D4导通，在负载电阻上得到正弦波的负半周。在负载电阻上正、负半周经过合成，得到的是同一个方向的单向脉动电压。单相桥式整流电路的波形图见图（b）。(2)参数计算 根据图（b）可知，输出电压是单相脉动电压，通常用它的平均值与直流电压等效。输出平均电压为（a）桥式整流电路（b）波形图图 15.02 单相桥式整流电路（动画 15-1）（动画 15-2） 流过负载的平均电流为流过二极管的平均电流为精品文档---下载后可任意编辑二极管所承受的最大反向电压流过负载的脉动电压中包含有直流重量和沟通重量，可将脉动电压做傅里叶分析，此时谐波重量中的二次谐波幅度最大。脉动系数 S 定义为二次谐波的幅值与平均值的比值。（3）单相桥式整流电路的负载特性曲线 单相桥式整流电路的负载特性曲线是指输出电压与负载电流之间的关系 该曲线如图 15.03 所示，曲线的斜率代表了整流电路的内阻。 单相桥式整流电路的负载特性曲线 单相半波整流电路 单相整流电路除桥式整流电路外还有单相半波和单相全波两种形式。单相半波整流电路如图 15.04(a)所示，波形图如图 15.04(b)所示。 根据图可知，输出电压在一个工频周期内，只是正半周导电，在负载上得到的是半个正弦波。负载上输出平均电压为流过负载和二极管的平均电流为 (a)电路图 (b)波形图 图 15.04 单相半波整流电路 二极管所承受的最大反向电压 精品文档---下载后可任意编辑 单相全波整流电路 单相全波整流电路如图 15.05(a)所示，波形图如图 15.05(b)所示。 (a)电路图 (b)波形图 图 15.05 单相全波整流电路根据图（b）...
