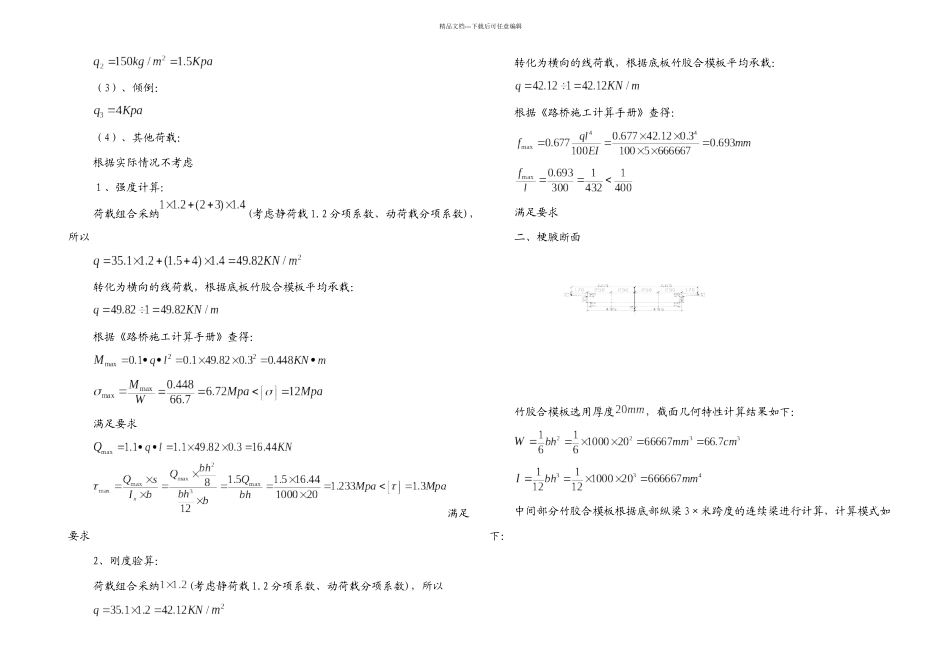

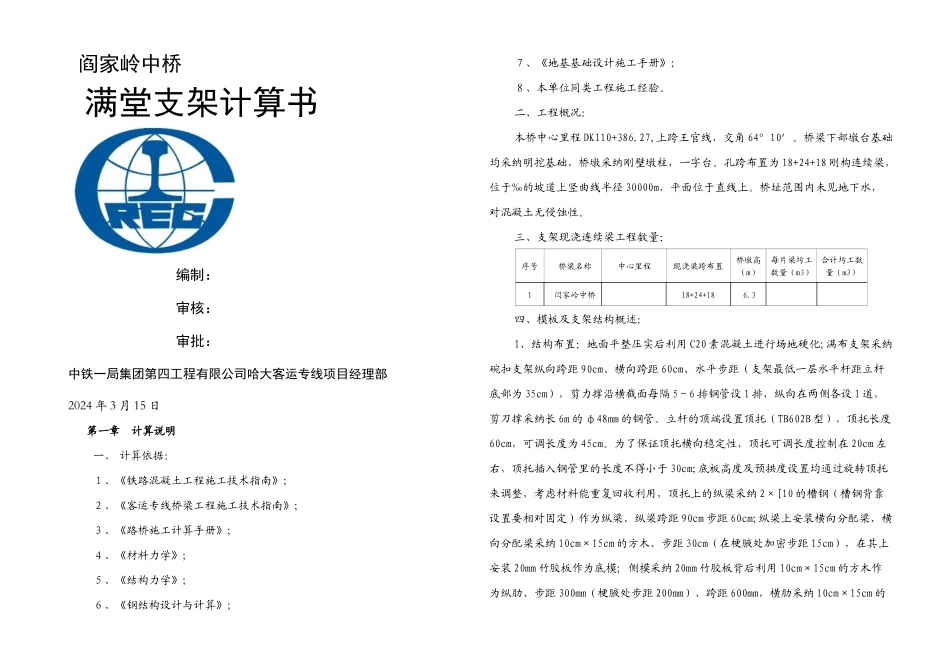

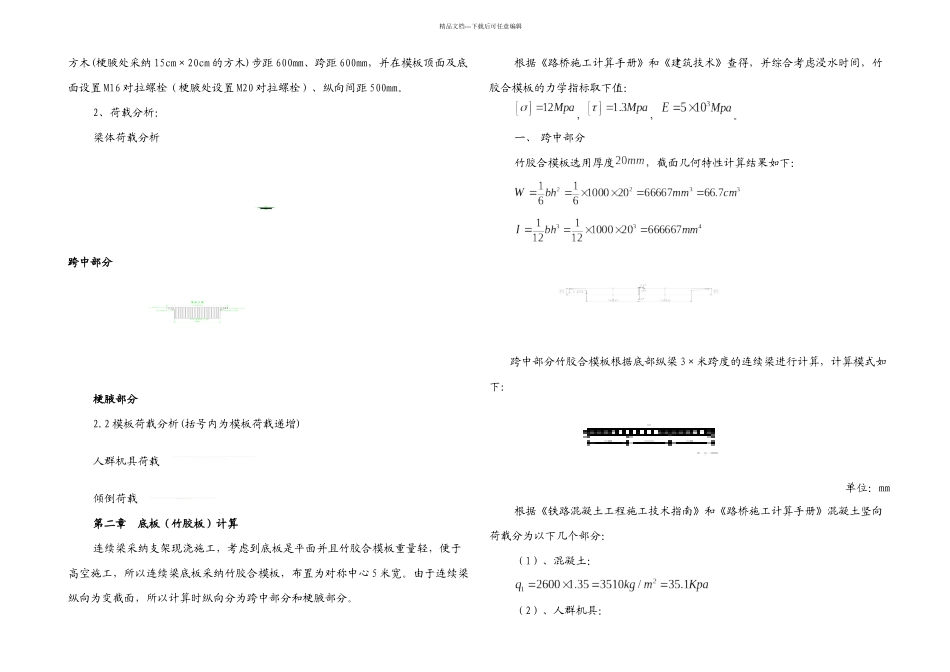

阎家岭中桥满堂支架计算书编制：审核：审批：中铁一局集团第四工程有限公司哈大客运专线项目经理部2024 年 3 月 15 日第一章 计算说明一、 计算依据：１、《铁路混凝土工程施工技术指南》；２、《客运专线桥梁工程施工技术指南》；３、《路桥施工计算手册》；４、《材料力学》；５、《结构力学》；６、《钢结构设计与计算》；７、《地基基础设计施工手册》；８、本单位同类工程施工经验。二、工程概况：本桥中心里程 DK110+386.27,上跨王官线，交角 64°10′。桥梁下部墩台基础均采纳明挖基础，桥墩采纳刚壁墩柱，一字台。孔跨布置为 18+24+18 刚构连续梁，位于‰的坡道上竖曲线半径 30000m，平面位于直线上。桥址范围内未见地下水，对混凝土无侵蚀性。三、支架现浇连续梁工程数量：序号桥梁名称中心里程现浇梁跨布置桥墩高（m）每片梁圬工数量（m3）合计圬工数量（m3）1闫家岭中桥18+24+186.3 四、模板及支架结构概述：1、结构布置：地面平整压实后利用 C20 素混凝土进行场地硬化;满布支架采纳碗扣支架纵向跨距 90cm、横向跨距 60cm、水平步距（支架最低一层水平杆距立杆底部为 35cm），剪力撑沿横截面每隔 5～6 排钢管设 1 排，纵向在两侧各设 1 道，剪刀撑采纳长 6m 的 φ48mm 的钢管。立杆的顶端设置顶托（TB602B 型），顶托长度60cm，可调长度为 45cm。为了保证顶托横向稳定性，顶托可调长度控制在 20cm 左右，顶托插入钢管里的长度不得小于 30cm;底板高度及预拱度设置均通过旋转顶托来调整，考虑材料能重复回收利用，顶托上的纵梁采纳 2×[10 的槽钢（槽钢背靠设置要相对固定）作为纵梁、纵梁跨距 90cm 步距 60cm;纵梁上安装横向分配梁，横向分配梁采纳 10cm×15cm 的方木、步距 30cm（在梗腋处加密步距 15cm），在其上安装 20mm 竹胶板作为底模；侧模采纳 20mm 竹胶板背后利用 10cm×15cm 的方木作为纵肋、步距 300mm（梗腋处步距 200mm）、跨距 600mm，横肋采纳 10cm×15cm 的精品文档---下载后可任意编辑方木(梗腋处采纳 15cm×20cm 的方木)步距 600mm、跨距 600mm，并在模板顶面及底面设置 M16 对拉螺栓（梗腋处设置 M20 对拉螺栓）、纵向间距 500mm。2、荷载分析：梁体荷载分析跨中部分梗腋部分2.2 模板荷载分析(括号内为模板荷载递增)人群机具荷载倾倒荷载第二章 底板（竹胶板）计算连续梁采纳支架现浇施工，考虑到底板是平面并且竹胶合模板重量轻，便于高空施工，所...
