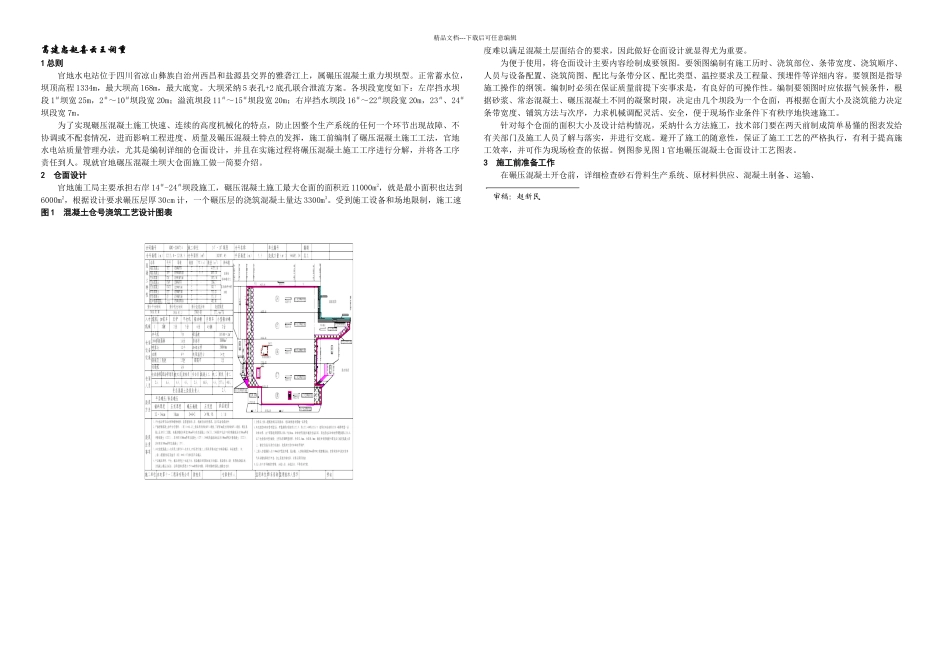

审稿：赵新民 精品文档---下载后可任意编辑葛建忠赵喜云王词重1 总则官地水电站位于四川省凉山彝族自治州西昌和盐源县交界的雅砻江上，属碾压混凝土重力坝坝型。正常蓄水位，坝顶高程 1334m，最大坝高 168m，最大底宽。大坝采纳 5 表孔+2 底孔联合泄流方案。各坝段宽度如下：左岸挡水坝段 1＃坝宽 25m，2＃～10＃坝段宽 20m；溢流坝段 11＃～15＃坝段宽 20m；右岸挡水坝段 16＃～22＃坝段宽 20m，23＃、24＃坝段宽 7m。为了实现碾压混凝土施工快速、连续的高度机械化的特点，防止因整个生产系统的任何一个环节出现故障、不协调或不配套情况，进而影响工程进度、质量及碾压混凝土特点的发挥，施工前编制了碾压混凝土施工工法，官地水电站质量管理办法，尤其是编制详细的仓面设计，并且在实施过程将碾压混凝土施工工序进行分解，并将各工序责任到人。现就官地碾压混凝土坝大仓面施工做一简要介绍。2 仓面设计官地施工局主要承担右岸 14＃-24＃坝段施工，碾压混凝土施工最大仓面的面积近 11000m2，就是最小面积也达到6000m2，根据设计要求碾压层厚 30cm 计，一个碾压层的浇筑混凝土量达 3300m3。受到施工设备和场地限制，施工速度难以满足混凝土层面结合的要求，因此做好仓面设计就显得尤为重要。为便于使用，将仓面设计主要内容绘制成要领图。要领图编制有施工历时、浇筑部位、条带宽度、浇筑顺序、人员与设备配置、浇筑简图、配比与条带分区、配比类型、温控要求及工程量、预埋件等详细内容。要领图是指导施工操作的纲领。编制时必须在保证质量前提下实事求是，有良好的可操作性。编制要领图时应依据气候条件，根据砂浆、常态混凝土、碾压混凝土不同的凝聚时限，决定由几个坝段为一个仓面，再根据仓面大小及浇筑能力决定条带宽度、铺筑方法与次序，力求机械调配灵活、安全，便于现场作业条件下有秩序地快速施工。针对每个仓面的面积大小及设计结构情况，采纳什么方法施工，技术部门要在两天前制成简单易懂的图表发给有关部门及施工人员了解与落实，并进行交底。避开了施工的随意性，保证了施工工艺的严格执行，有利于提高施工效率，并可作为现场检查的依据。例图参见图 1 官地碾压混凝土仓面设计工艺图表。3 施工前准备工作在碾压混凝土开仓前，详细检查砂石骨料生产系统、原材料供应、混凝土制备、运输、图 1 混凝土仓号浇筑工艺设计图表精品文档---下载后可任意编辑铺筑、碾压和检测等设备的能力、工况，以及施工措施结...
