经济适用房天然气工程施工组织设计VIP免费

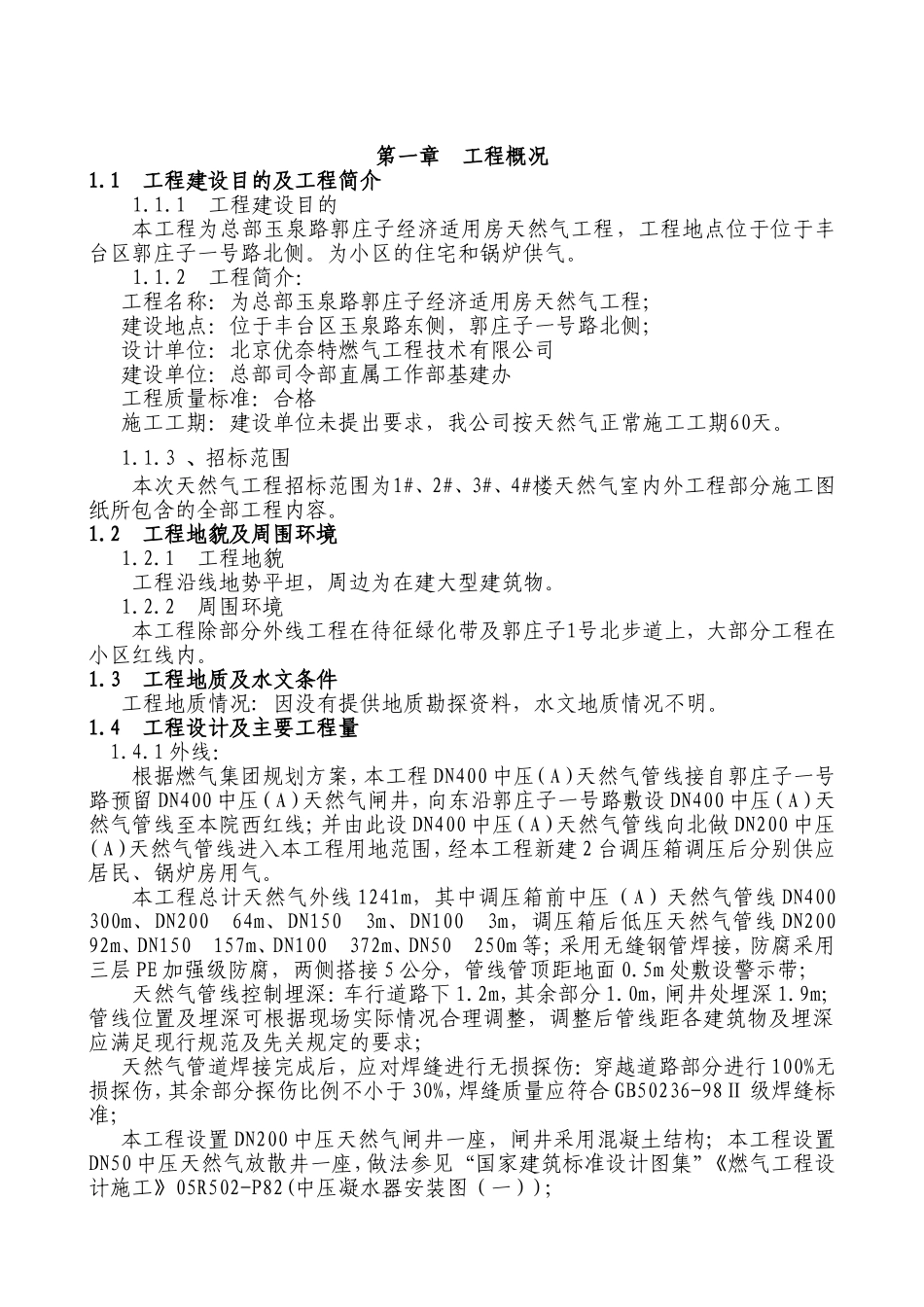

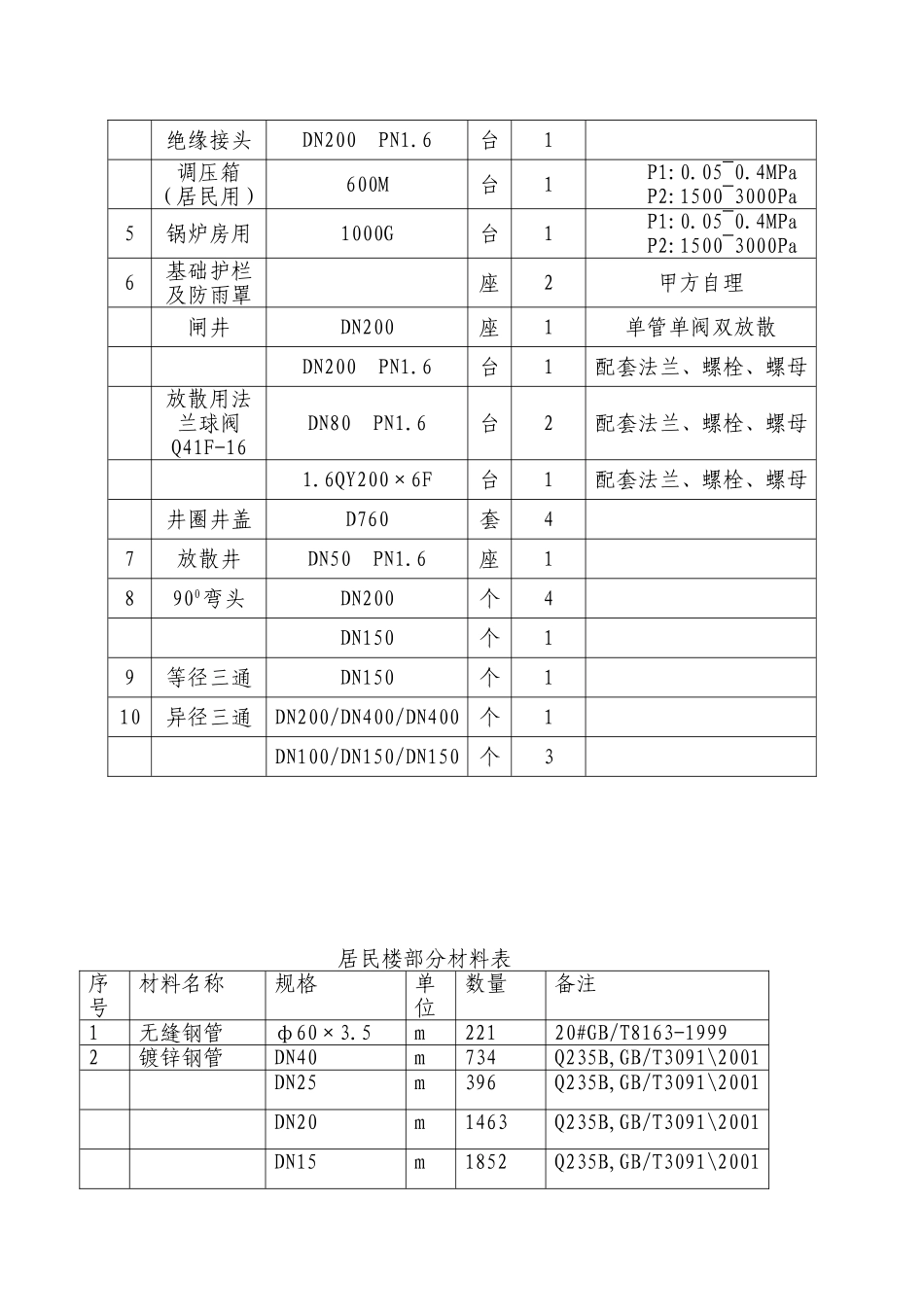

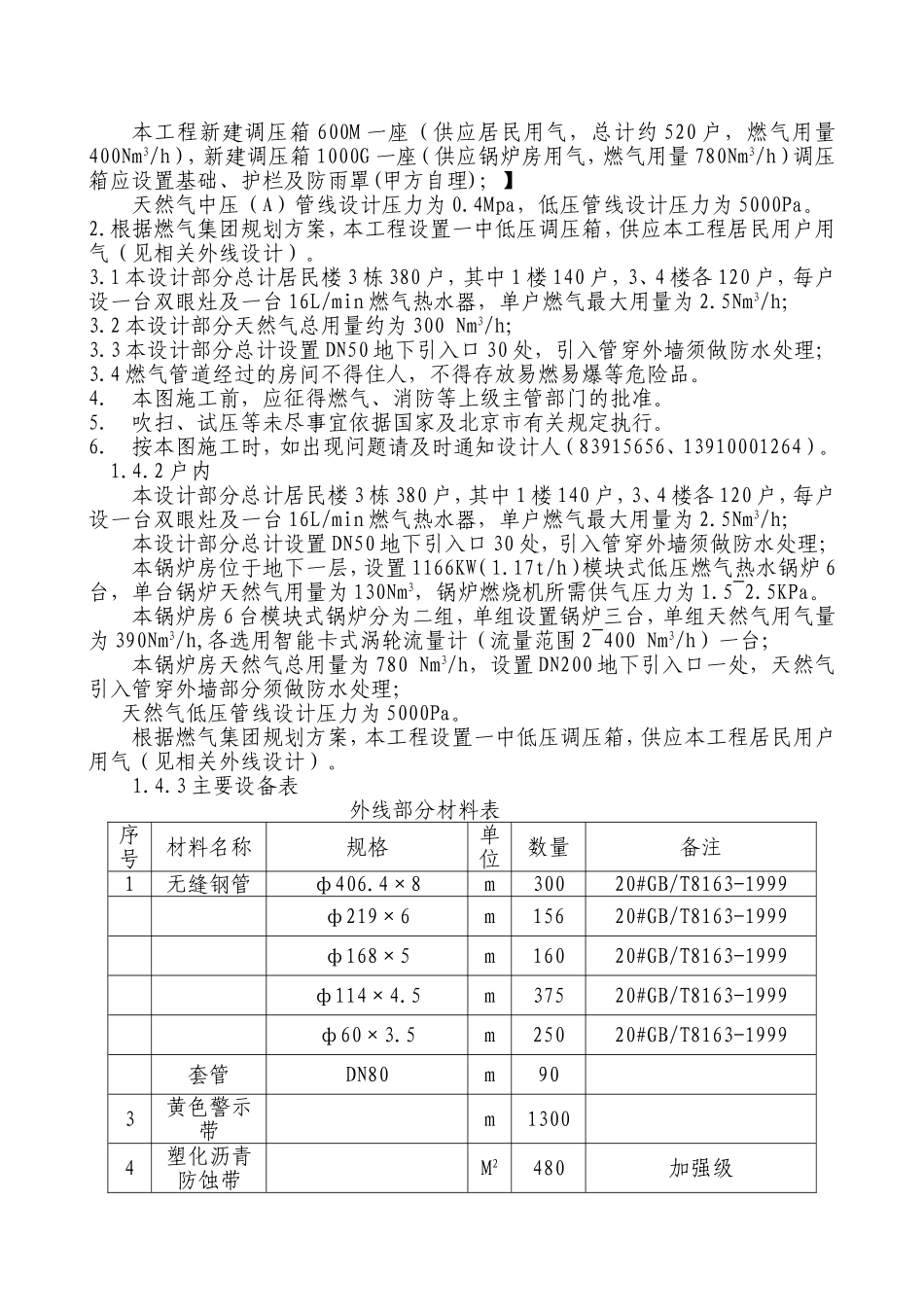

第一章工程概况1.1工程建设目的及工程简介1.1.1工程建设目的本工程为总部玉泉路郭庄子经济适用房天然气工程，工程地点位于位于丰台区郭庄子一号路北侧。为小区的住宅和锅炉供气。1.1.2工程简介：工程名称：为总部玉泉路郭庄子经济适用房天然气工程；建设地点：位于丰台区玉泉路东侧，郭庄子一号路北侧；设计单位：北京优奈特燃气工程技术有限公司建设单位：总部司令部直属工作部基建办工程质量标准：合格施工工期：建设单位未提出要求，我公司按天然气正常施工工期60天。1.1.3、招标范围本次天然气工程招标范围为1#、2#、3#、4#楼天然气室内外工程部分施工图纸所包含的全部工程内容。1.2工程地貌及周围环境1.2.1工程地貌工程沿线地势平坦，周边为在建大型建筑物。1.2.2周围环境本工程除部分外线工程在待征绿化带及郭庄子1号北步道上，大部分工程在小区红线内。1.3工程地质及水文条件工程地质情况:因没有提供地质勘探资料，水文地质情况不明。1.4工程设计及主要工程量1.4.1外线：根据燃气集团规划方案，本工程DN400中压（A）天然气管线接自郭庄子一号路预留DN400中压（A）天然气闸井，向东沿郭庄子一号路敷设DN400中压（A）天然气管线至本院西红线；并由此设DN400中压（A）天然气管线向北做DN200中压（A）天然气管线进入本工程用地范围，经本工程新建2台调压箱调压后分别供应居民、锅炉房用气。本工程总计天然气外线1241m，其中调压箱前中压（A）天然气管线DN400300m、DN20064m、DN1503m、DN1003m，调压箱后低压天然气管线DN20092m、DN150157m、DN100372m、DN50250m等；采用无缝钢管焊接，防腐采用三层PE加强级防腐，两侧搭接5公分，管线管顶距地面0.5m处敷设警示带；天然气管线控制埋深：车行道路下1.2m，其余部分1.0m，闸井处埋深1.9m；管线位置及埋深可根据现场实际情况合理调整，调整后管线距各建筑物及埋深应满足现行规范及先关规定的要求；天然气管道焊接完成后，应对焊缝进行无损探伤：穿越道路部分进行100%无损探伤，其余部分探伤比例不小于30%，焊缝质量应符合GB50236-98Ⅱ级焊缝标准；本工程设置DN200中压天然气闸井一座，闸井采用混凝土结构；本工程设置DN50中压天然气放散井一座，做法参见“国家建筑标准设计图集”《燃气工程设计施工》05R502-P82(中压凝水器安装图（一）)；本工程新建调压箱600M一座（供应居民用气，总计约520户，燃气用量400Nm3/h），新建调压箱1000G一座（供应锅炉房用气，燃气用量780Nm3/h）调压箱应设置基础、护栏及防雨罩(甲方自理)；】天然气中压（A）管线设计压力为0.4Mpa，低压管线设计压力为5000Pa。2.根据燃气集团规划方案，本工程设置一中低压调压箱，供应本工程居民用户用气（见相关外线设计）。3.1本设计部分总计居民楼3栋380户，其中1楼140户，3、4楼各120户，每户设一台双眼灶及一台16L/min燃气热水器，单户燃气最大用量为2.5Nm3/h；3.2本设计部分天然气总用量约为300Nm3/h；3.3本设计部分总计设置DN50地下引入口30处，引入管穿外墙须做防水处理；3.4燃气管道经过的房间不得住人，不得存放易燃易爆等危险品。4.本图施工前，应征得燃气、消防等上级主管部门的批准。5.吹扫、试压等未尽事宜依据国家及北京市有关规定执行。6.按本图施工时，如出现问题请及时通知设计人（83915656、13910001264）。1.4.2户内本设计部分总计居民楼3栋380户，其中1楼140户，3、4楼各120户，每户设一台双眼灶及一台16L/min燃气热水器，单户燃气最大用量为2.5Nm3/h；本设计部分总计设置DN50地下引入口30处，引入管穿外墙须做防水处理；本锅炉房位于地下一层，设置1166KW（1.17t/h）模块式低压燃气热水锅炉6台，单台锅炉天然气用量为130Nm3，锅炉燃烧机所需供气压力为1.5~2.5KPa。本锅炉房6台模块式锅炉分为二组，单组设置锅炉三台，单组天然气用气量为390Nm3/h,各选用智能卡式涡轮流量计（流量范围2~400Nm3/h）一台；本锅炉房天然气总用量为780Nm3/h，设置DN200地下引入口一处，天然气引入管穿外墙部分须做防水处理；天然气低压管线设计压力为5000Pa。根据燃气集团规划方案，本工程设置一中低压调压箱，供应本工程居民用户用气（见相关外线设计）。1.4.3主要设...
