旅馆五层框架结构设计计算书土木工程专业毕业设计毕业论文

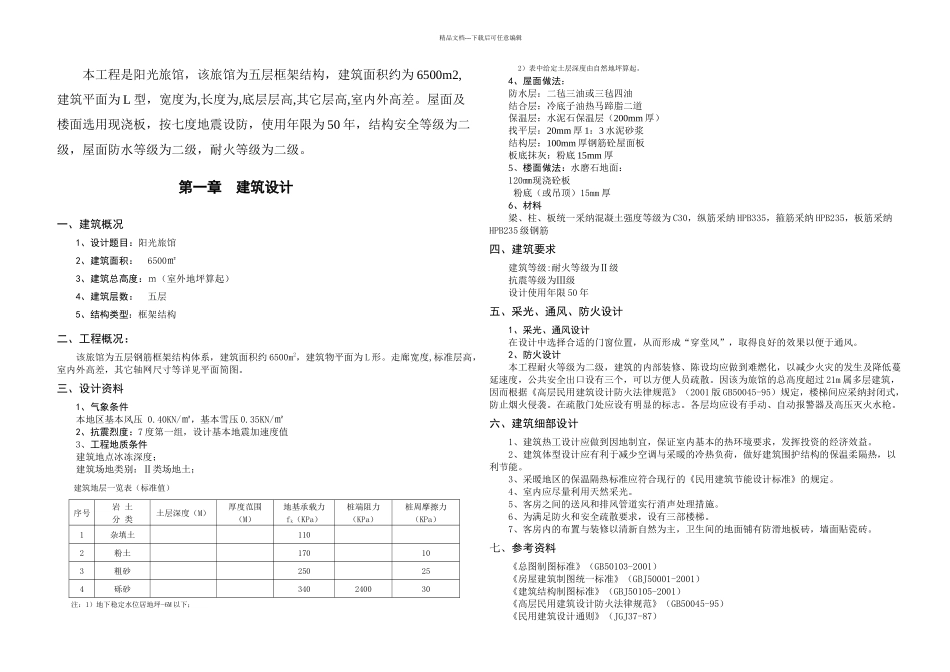

精品文档---下载后可任意编辑本工程是阳光旅馆，该旅馆为五层框架结构，建筑面积约为 6500m2,建筑平面为 L 型，宽度为,长度为,底层层高,其它层高,室内外高差。屋面及楼面选用现浇板，按七度地震设防，使用年限为 50 年，结构安全等级为二级，屋面防水等级为二级，耐火等级为二级。第一章 建筑设计一、建筑概况1、设计题目：阳光旅馆2、建筑面积： 6500㎡3、建筑总高度：ｍ（室外地坪算起）4、建筑层数： 五层5、结构类型：框架结构二、工程概况： 该旅馆为五层钢筋框架结构体系，建筑面积约 6500m2，建筑物平面为 L 形。走廊宽度,标准层高，室内外高差，其它轴网尺寸等详见平面简图。三、设计资料1、气象条件本地区基本风压 0.40KN/㎡，基本雪压 0.35KN/㎡2、抗震烈度：7 度第一组，设计基本地震加速度值3、工程地质条件建筑地点冰冻深度；建筑场地类别：Ⅱ类场地土；建筑地层一览表（标准值）序号岩 土分 类土层深度（M）厚度范围（M）地基承载力fk（KPa）桩端阻力（KPa）桩周摩擦力（KPa）1杂填土1102粉土170103粗砂250254砾砂340240030注：1）地下稳定水位居地坪-6M 以下；2）表中给定土层深度由自然地坪算起。4、屋面做法：防水层：二毡三油或三毡四油结合层：冷底子油热马蹄脂二道保温层：水泥石保温层（200mm 厚）找平层：20mm 厚 1：3 水泥砂浆结构层：100mm 厚钢筋砼屋面板板底抹灰：粉底 15mm 厚5、楼面做法：水磨石地面：120㎜现浇砼板 粉底（或吊顶）15mm 厚6、材料梁、柱、板统一采纳混凝土强度等级为 C30，纵筋采纳 HPB335，箍筋采纳 HPB235，板筋采纳HPB235 级钢筋四、建筑要求建筑等级:耐火等级为Ⅱ级抗震等级为Ⅲ级设计使用年限 50 年五、采光、通风、防火设计1、采光、通风设计在设计中选择合适的门窗位置，从而形成“穿堂风”，取得良好的效果以便于通风。2、防火设计本工程耐火等级为二级，建筑的内部装修、陈设均应做到难燃化，以减少火灾的发生及降低蔓延速度，公共安全出口设有三个，可以方便人员疏散。因该为旅馆的总高度超过 21m 属多层建筑，因而根据《高层民用建筑设计防火法律规范》（2001 版 GB50045-95）规定，楼梯间应采纳封闭式，防止烟火侵袭。在疏散门处应设有明显的标志。各层均应设有手动、自动报警器及高压灭火水枪。六、建筑细部设计1、建筑热工设计应做到因地制宜，保证室内基本的热环境要求，发挥投资的经济效益。2、建筑体型设计应有利于减少空调与采暖的冷热负荷，...
