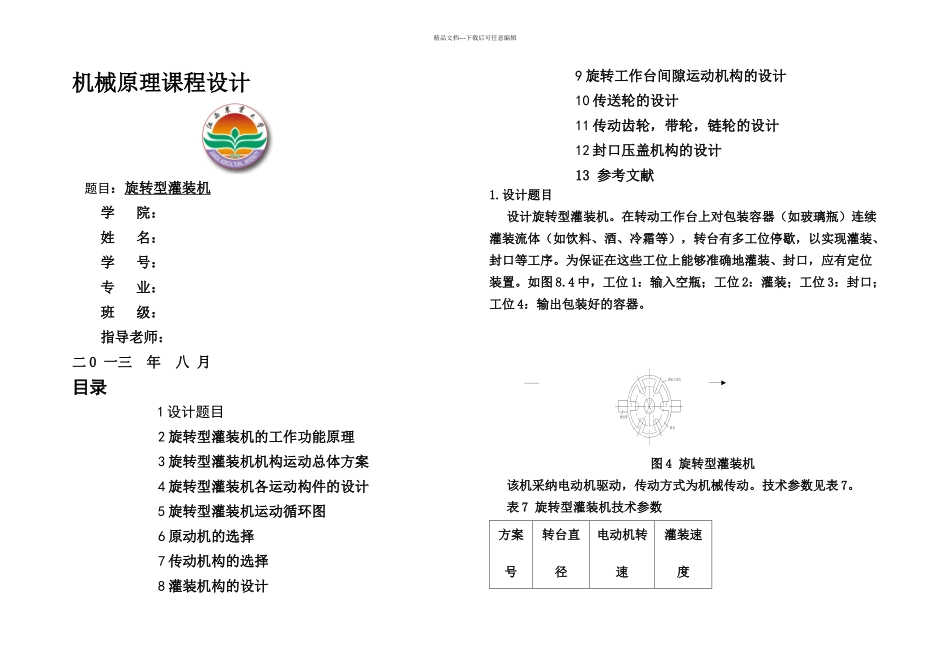

旋转型灌装机——机械原理课程设计

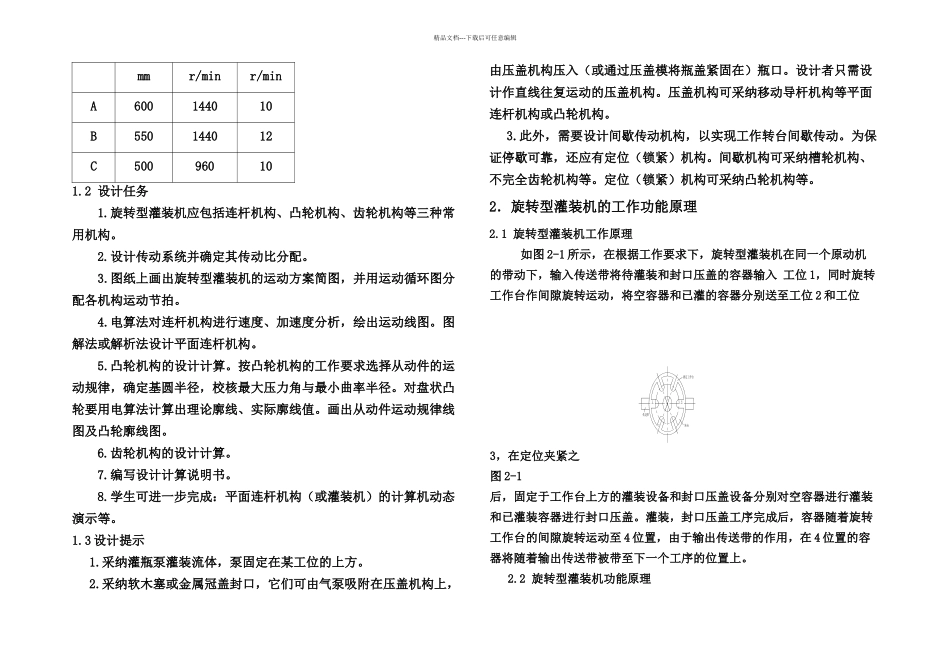

精品文档---下载后可任意编辑机械原理课程设计题目：旋转型灌装机学 院：姓 名：学 号：专 业：班 级：指导老师：二 0 一三 年 八 月目录1 设计题目 2 旋转型灌装机的工作功能原理3 旋转型灌装机机构运动总体方案4 旋转型灌装机各运动构件的设计5 旋转型灌装机运动循环图6 原动机的选择7 传动机构的选择8 灌装机构的设计9 旋转工作台间隙运动机构的设计10 传送轮的设计11 传动齿轮，带轮，链轮的设计12 封口压盖机构的设计13 参考文献1.设计题目设计旋转型灌装机。在转动工作台上对包装容器（如玻璃瓶）连续灌装流体（如饮料、酒、冷霜等），转台有多工位停歇，以实现灌装、封口等工序。为保证在这些工位上能够准确地灌装、封口，应有定位装置。如图 8.4 中，工位 1：输入空瓶；工位 2：灌装；工位 3：封口；工位 4：输出包装好的容器。图 4 旋转型灌装机该机采纳电动机驱动，传动方式为机械传动。技术参数见表 7。表 7 旋转型灌装机技术参数方案号转台直径电动机转速灌装速度1234传送带固定工作台转台1234传送带固定工作台转台精品文档---下载后可任意编辑mmr/minr/minA600144010B550144012C500960101.2 设计任务 1.旋转型灌装机应包括连杆机构、凸轮机构、齿轮机构等三种常用机构。 2.设计传动系统并确定其传动比分配。3.图纸上画出旋转型灌装机的运动方案简图，并用运动循环图分配各机构运动节拍。4.电算法对连杆机构进行速度、加速度分析，绘出运动线图。图解法或解析法设计平面连杆机构。5.凸轮机构的设计计算。按凸轮机构的工作要求选择从动件的运动规律，确定基圆半径，校核最大压力角与最小曲率半径。对盘状凸轮要用电算法计算出理论廓线、实际廓线值。画出从动件运动规律线图及凸轮廓线图。 6.齿轮机构的设计计算。 7.编写设计计算说明书。 8.学生可进一步完成：平面连杆机构（或灌装机）的计算机动态演示等。1.3 设计提示1.采纳灌瓶泵灌装流体，泵固定在某工位的上方。2.采纳软木塞或金属冠盖封口，它们可由气泵吸附在压盖机构上，由压盖机构压入（或通过压盖模将瓶盖紧固在）瓶口。设计者只需设计作直线往复运动的压盖机构。压盖机构可采纳移动导杆机构等平面连杆机构或凸轮机构。3.此外，需要设计间歇传动机构，以实现工作转台间歇传动。为保证停歇可靠，还应有定位（锁紧）机构。间歇机构可采纳槽轮机构、不完全齿轮机构等。定位（锁紧）机构可采纳凸轮机构等。2．旋转型灌装机的工作功能...
