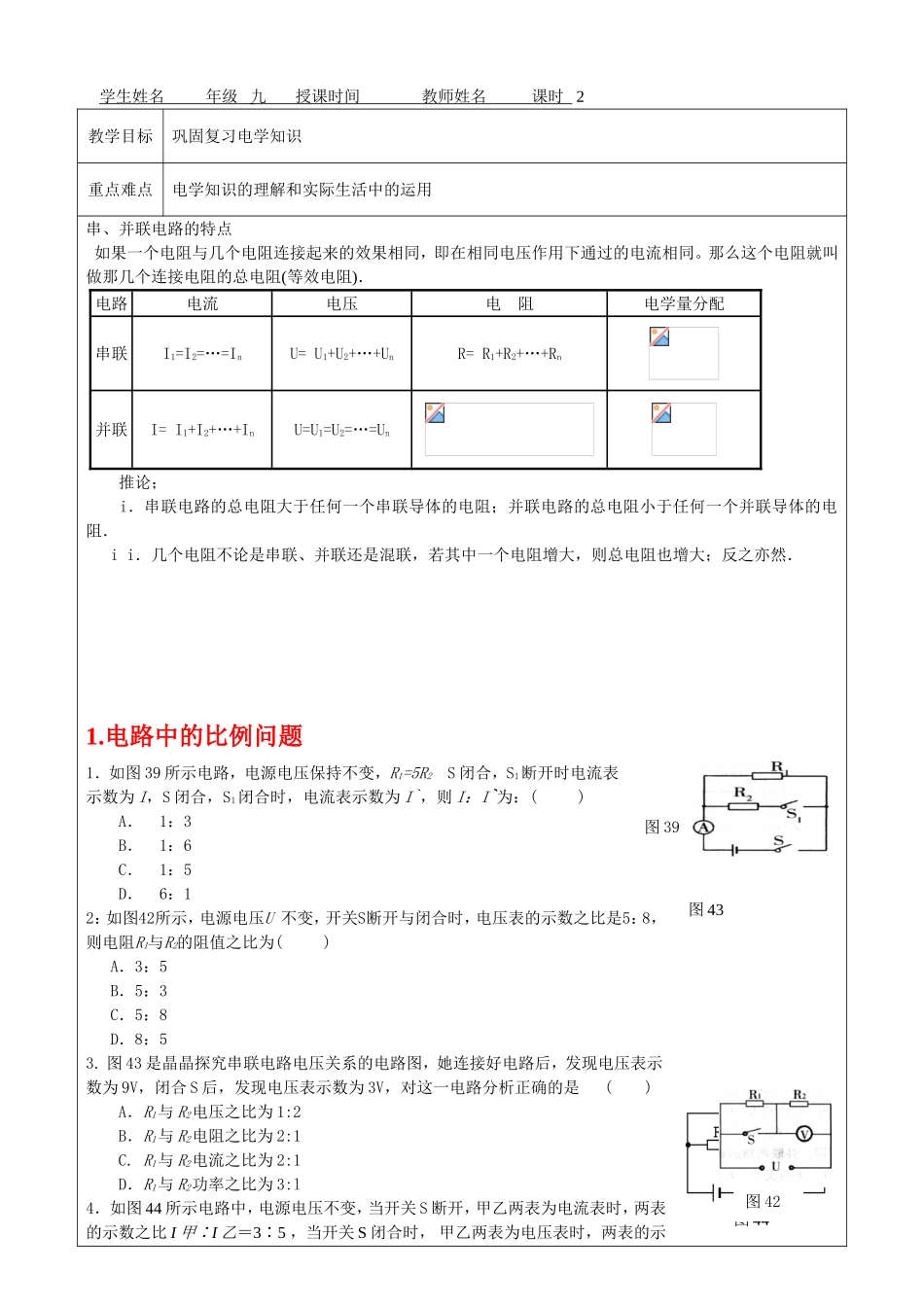

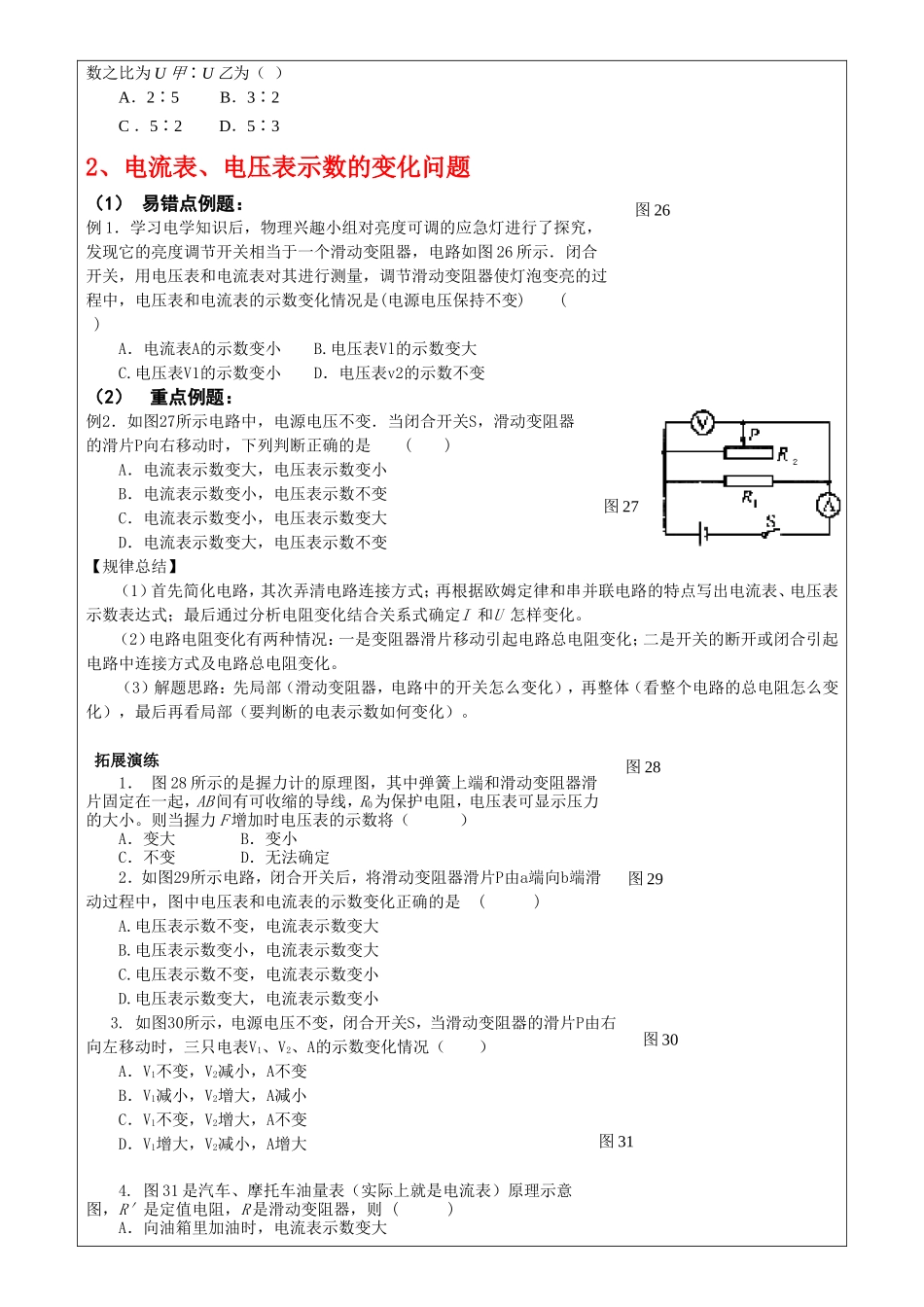

图43图44图39图42学生姓名年级九授课时间教师姓名课时2教学目标巩固复习电学知识重点难点电学知识的理解和实际生活中的运用串、并联电路的特点如果一个电阻与几个电阻连接起来的效果相同，即在相同电压作用下通过的电流相同。那么这个电阻就叫做那几个连接电阻的总电阻(等效电阻)．电路电流电压电阻电学量分配串联I1=I2=…=InU=U1+U2+…+UnR=R1+R2+…+Rn并联I=I1+I2+…+InU=U1=U2=…=Un推论；i．串联电路的总电阻大于任何一个串联导体的电阻；并联电路的总电阻小于任何一个并联导体的电阻．ii．几个电阻不论是串联、并联还是混联，若其中一个电阻增大，则总电阻也增大；反之亦然．1.电路中的比例问题1．如图39所示电路，电源电压保持不变，R1=5R2S闭合，S1断开时电流表示数为I，S闭合，S1闭合时，电流表示数为I`，则I：I`为：()A．1：3B．1：6C．1：5D．6：12：如图42所示，电源电压U不变，开关S断开与闭合时，电压表的示数之比是5：8，则电阻R1与R2的阻值之比为()A．3：5B．5：3C．5：8D．8：53.图43是晶晶探究串联电路电压关系的电路图，她连接好电路后，发现电压表示数为9V，闭合S后，发现电压表示数为3V，对这一电路分析正确的是()A．R1与R2电压之比为1:2B．R1与R2电阻之比为2:1C.R1与R2电流之比为2:1D．R1与R2功率之比为3:l4．如图44所示电路中，电源电压不变，当开关S断开，甲乙两表为电流表时，两表的示数之比I甲∶I乙＝3∶5，当开关S闭合时，甲乙两表为电压表时，两表的示图26图27图29图30图28图31数之比为U甲∶U乙为（）A．2∶5B．3∶2C．5∶2D．5∶32、电流表、电压表示数的变化问题（1）易错点例题：例1．学习电学知识后，物理兴趣小组对亮度可调的应急灯进行了探究，发现它的亮度调节开关相当于一个滑动变阻器，电路如图26所示．闭合开关，用电压表和电流表对其进行测量，调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化情况是(电源电压保持不变)()A．电流表A的示数变小B.电压表Vl的示数变大C.电压表V1的示数变小D．电压表v2的示数不变（2）重点例题：例2．如图27所示电路中，电源电压不变．当闭合开关S，滑动变阻器的滑片P向右移动时，下列判断正确的是()A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数不变C．电流表示数变小，电压表示数变大D．电流表示数变大，电压表示数不变【规律总结】（1）首先简化电路，其次弄清电路连接方式；再根据欧姆定律和串并联电路的特点写出电流表、电压表示数表达式；最后通过分析电阻变化结合关系式确定I和U怎样变化。（2）电路电阻变化有两种情况：一是变阻器滑片移动引起电路总电阻变化；二是开关的断开或闭合引起电路中连接方式及电路总电阻变化。（3）解题思路：先局部（滑动变阻器，电路中的开关怎么变化），再整体（看整个电路的总电阻怎么变化），最后再看局部（要判断的电表示数如何变化）。拓展演练1．图28所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB间有可收缩的导线，R0为保护电阻，电压表可显示压力的大小。则当握力F增加时电压表的示数将（）A．变大B．变小C．不变D．无法确定2．如图29所示电路，闭合开关后，将滑动变阻器滑片P由a端向b端滑动过程中，图中电压表和电流表的示数变化正确的是()A.电压表示数不变，电流表示数变大B.电压表示数变小，电流表示数变大C.电压表示数不变，电流表示数变小D.电压表示数变大，电流表示数变小3.如图30所示，电源电压不变，闭合开关S，当滑动变阻器的滑片P由右向左移动时，三只电表V1、V2、A的示数变化情况（）A．V1不变，V2减小，A不变B．V1减小，V2增大，A减小C．V1不变，V2增大，A不变D．V1增大，V2减小，A增大4.图31是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则()A．向油箱里加油时，电流表示数变大图13图14图15图32B．燃油消耗下降时，电流表示数变大C．燃油全部耗尽时，电流表将被烧坏D．油箱加油过满时，电流表将被烧坏5.如图32所示电路，电源两端的电压一定，开关s1闭合，s2断开。如果使电压表和电流表的示数均增大，则下列操作一定可行的是（）A．滑动变阻器的滑片P向...
