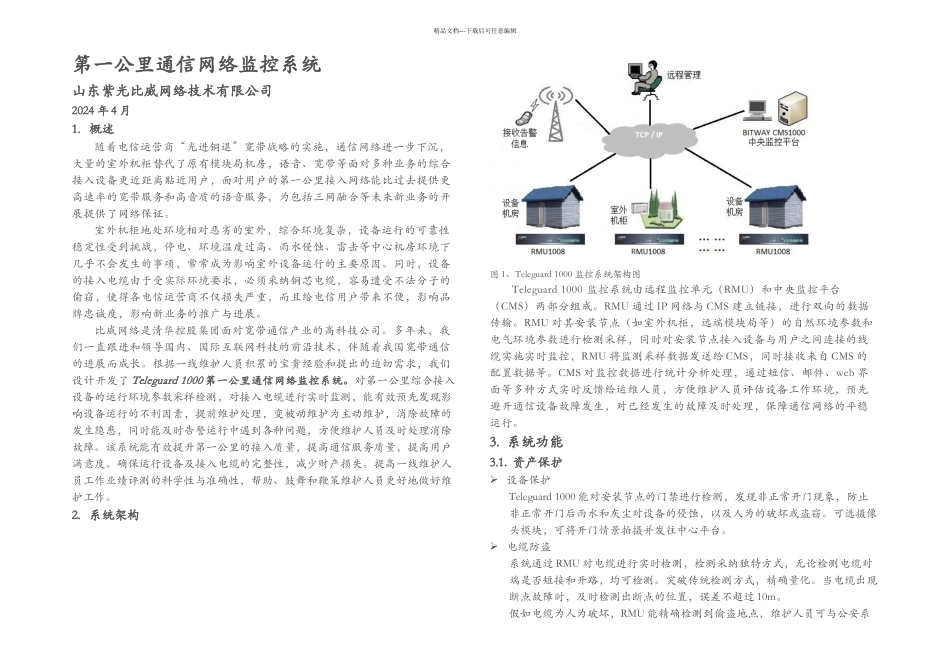

精品文档---下载后可任意编辑第一公里通信网络监控系统山东紫光比威网络技术有限公司2024 年 4 月1. 概述随着电信运营商“光进铜退”宽带战略的实施，通信网络进一步下沉，大量的室外机柜替代了原有模块局机房，语音、宽带等面对多种业务的综合接入设备更近距离贴近用户，面对用户的第一公里接入网络能比过去提供更高速率的宽带服务和高音质的语音服务，为包括三网融合等未来新业务的开展提供了网络保证。室外机柜地处环境相对恶劣的室外，综合环境复杂，设备运行的可靠性稳定性受到挑战，停电、环境温度过高、雨水侵蚀、雷击等中心机房环境下几乎不会发生的事项，常常成为影响室外设备运行的主要原因。同时，设备的接入电缆由于受实际环境要求，必须采纳铜芯电缆，容易遭受不法分子的偷窃，使得各电信运营商不仅损失严重，而且给电信用户带来不便，影响品牌忠诚度，影响新业务的推广与进展。比威网络是清华控股集团面对宽带通信产业的高科技公司。多年来，我们一直跟进和领导国内、国际互联网科技的前沿技术，伴随着我国宽带通信的进展而成长。根据一线维护人员积累的宝贵经验和提出的迫切需求，我们设计开发了 Teleguard 1000 第一公里通信网络监控系统。对第一公里综合接入设备的运行环境参数采样检测，对接入电缆进行实时监测，能有效预先发现影响设备运行的不利因素，提前维护处理，变被动维护为主动维护，消除故障的发生隐患，同时能及时告警运行中遇到各种问题，方便维护人员及时处理消除故障。该系统能有效提升第一公里的接入质量，提高通信服务质量，提高用户满意度。确保运行设备及接入电缆的完整性，减少财产损失。提高一线维护人员工作业绩评测的科学性与准确性，帮助、鼓舞和鞭策维护人员更好地做好维护工作。2. 系统架构图 1、Teleguard 1000 监控系统架构图Teleguard 1000 监控系统由远程监控单元（RMU）和中央监控平台（CMS）两部分组成。RMU 通过 IP 网络与 CMS 建立链接，进行双向的数据传输。RMU 对其安装节点（如室外机柜，远端模块局等）的自然环境参数和电气环境参数进行检测采样，同时对安装节点接入设备与用户之间连接的线缆实施实时监控，RMU 将监测采样数据发送给 CMS，同时接收来自 CMS 的配置数据等。CMS 对监控数据进行统计分析处理，通过短信、邮件、web 界面等多种方式实时反馈给运维人员，方便维护人员评估设备工作环境，预先避开通信设备故障发生，对已经发生的故障及时处理，保障通信...
