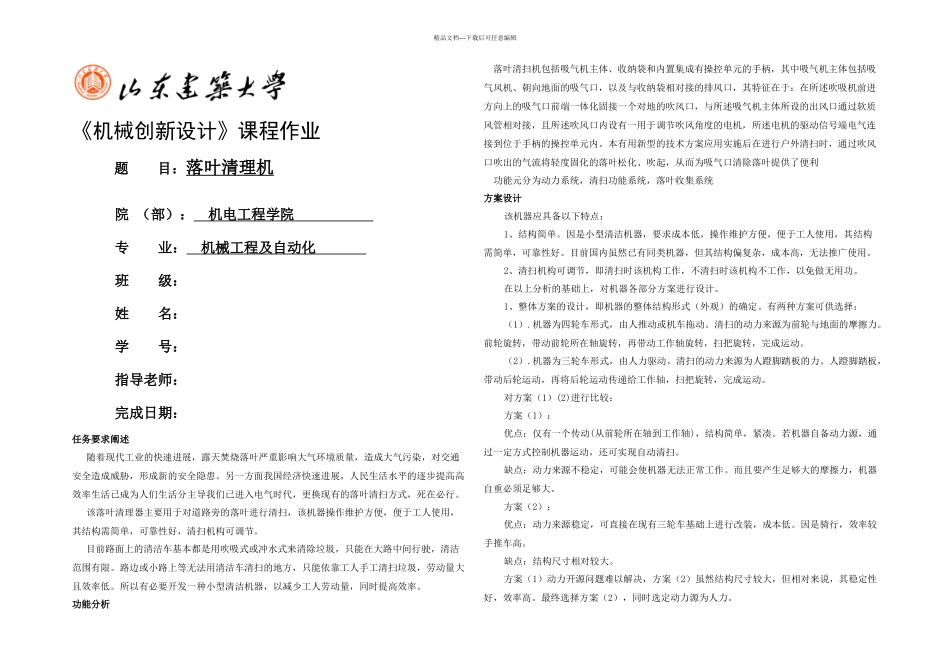

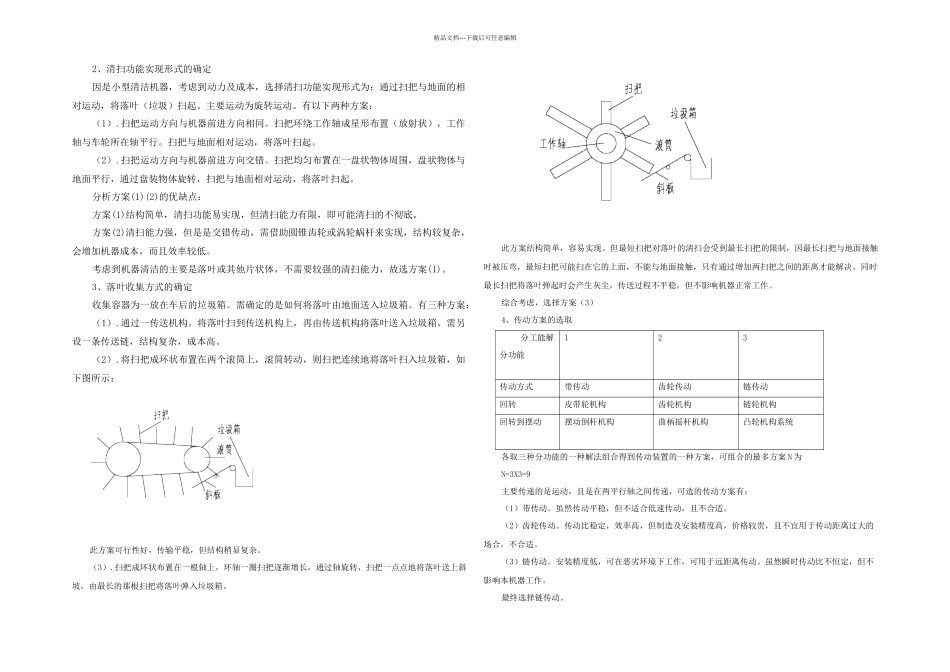

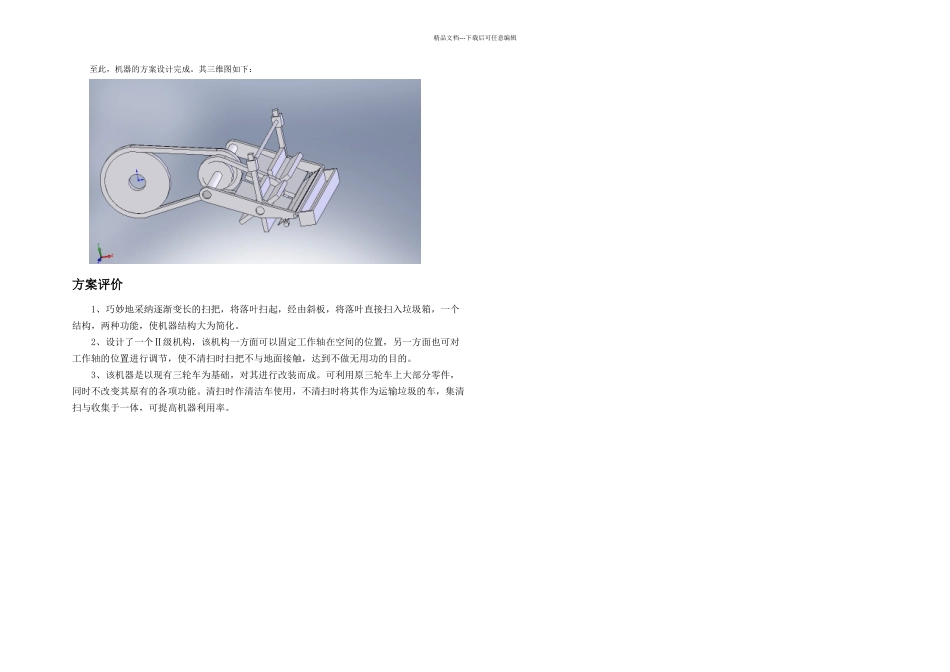

精品文档---下载后可任意编辑《机械创新设计》课程作业题 目：落叶清理机院 （部）： 机电工程学院 专 业： 机械工程及自动化 班 级：姓 名：学 号：指导老师：完成日期：任务要求阐述随着现代工业的快速进展，露天焚烧落叶严重影响大气环境质量，造成大气污染，对交通安全造成威胁，形成新的安全隐患。另一方面我国经济快速进展，人民生活水平的逐步提高高效率生活已成为人们生活分主导我们已进入电气时代，更换现有的落叶清扫方式，死在必行。该落叶清理器主要用于对道路旁的落叶进行清扫，该机器操作维护方便，便于工人使用，其结构需简单，可靠性好，清扫机构可调节。 目前路面上的清洁车基本都是用吹吸式或冲水式来清除垃圾，只能在大路中间行驶，清洁范围有限。路边或小路上等无法用清洁车清扫的地方，只能依靠工人手工清扫垃圾，劳动量大且效率低。所以有必要开发一种小型清洁机器，以减少工人劳动量，同时提高效率。功能分析落叶清扫机包括吸气机主体、收纳袋和内置集成有操控单元的手柄，其中吸气机主体包括吸气风机、朝向地面的吸气口，以及与收纳袋相对接的排风口，其特征在于：在所述吹吸机前进方向上的吸气口前端一体化固接一个对地的吹风口，与所述吸气机主体所设的出风口通过软质风管相对接，且所述吹风口内设有一用于调节吹风角度的电机，所述电机的驱动信号端电气连接到位于手柄的操控单元内。本有用新型的技术方案应用实施后在进行户外清扫时，通过吹风口吹出的气流将轻度固化的落叶松化、吹起，从而为吸气口清除落叶提供了便利功能元分为动力系统，清扫功能系统，落叶收集系统方案设计该机器应具备以下特点：1、结构简单。因是小型清洁机器，要求成本低，操作维护方便，便于工人使用，其结构需简单，可靠性好。目前国内虽然已有同类机器，但其结构偏复杂，成本高，无法推广使用。2、清扫机构可调节，即清扫时该机构工作，不清扫时该机构不工作，以免做无用功。在以上分析的基础上，对机器各部分方案进行设计。1、整体方案的设计，即机器的整体结构形式（外观）的确定。有两种方案可供选择：（1）.机器为四轮车形式，由人推动或机车拖动。清扫的动力来源为前轮与地面的摩擦力。前轮旋转，带动前轮所在轴旋转，再带动工作轴旋转，扫把旋转，完成运动。（2）.机器为三轮车形式，由人力驱动。清扫的动力来源为人蹬脚踏板的力。人蹬脚踏板，带动后轮运动，再将后轮运动传递给工作轴，扫把旋转，完成运动。对方案（1）(2)...
