机械原理干粉压片机设计说明书

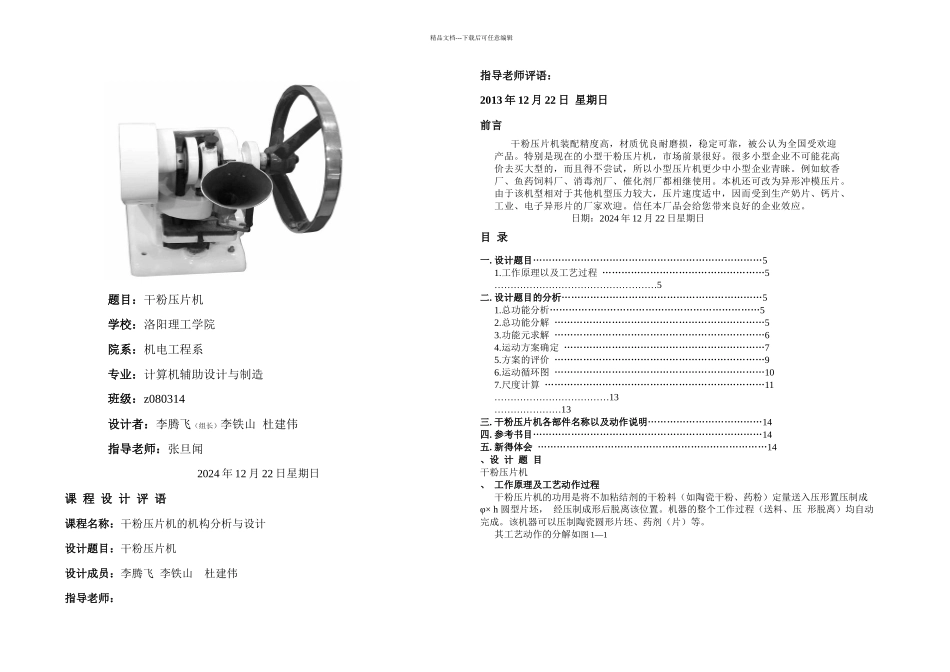

机械原理干粉压片机设计说明书_第1页
1/7

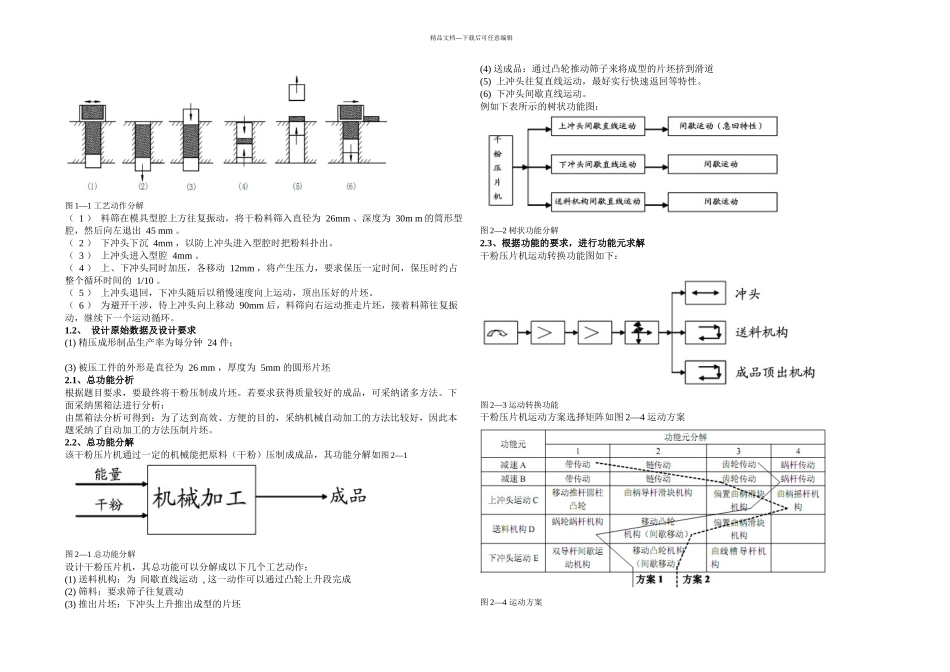

机械原理干粉压片机设计说明书_第2页
2/7

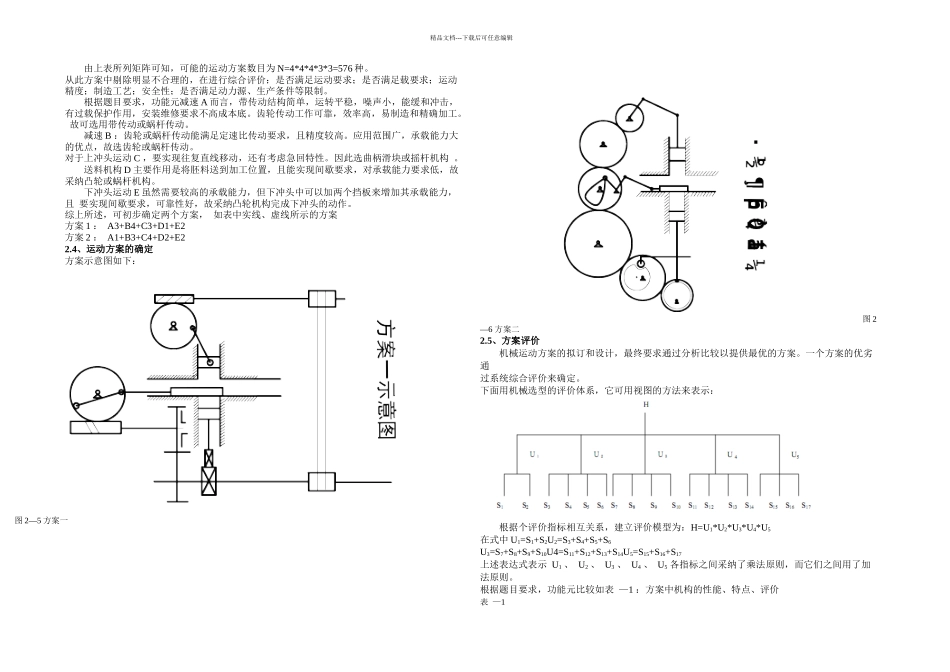

机械原理干粉压片机设计说明书_第3页
3/7
精品文档---下载后可任意编辑题目:干粉压片机学校:洛阳理工学院院系:机电工程系专业:计算机辅助设计与制造班级:z080314设计者:李腾飞(组长)李铁山 杜建伟指导老师:张旦闻2024 年 12 月 22 日星期日课 程 设 计 评 语课程名称:干粉压片机的机构分析与设计设计题目:干粉压片机设计成员:李腾飞 李铁山 杜建伟指导老师:指导老师评语:2013 年 12 月 22 日 星期日前言干粉压片机装配精度高,材质优良耐磨损,稳定可靠,被公认为全国受欢迎产品。特别是现在的小型干粉压片机,市场前景很好。很多小型企业不可能花高价去买大型的,而且得不尝试,所以小型压片机更少中小型企业青睐。例如蚊香厂、鱼药饲料厂、消毒剂厂、催化剂厂都相继使用。本机还可改为异形冲模压片。由于该机型相对于其他机型压力较大,压片速度适中,因而受到生产奶片、钙片、工业、电子异形片的厂家欢迎。信任本厂品会给您带来良好的企业效应。日期:2024 年 12 月 22 日星期日目 录一. 设计题目………………………………………………………………51.工作原理以及工艺过程 ……………………………………………5……………………………………………5二. 设计题目的分析………………………………………………………51.总功能分析…………………………………………………………52.总功能分解 …………………………………………………………53.功能元求解 …………………………………………………………64.运动方案确定 ………………………………………………………75.方案的评价 …………………………………………………………96.运动循环图 …………………………………………………………107.尺度计算 ……………………………………………………………11………………………………13…………………13三. 干粉压片机各部件名称以及动作说明………………………………14四. 参考书目………………………………………………………………14五. 新得体会 ………………………………………………………………14、设 计 题 目干粉压片机、 工作原理及工艺动作过程干粉压片机的功用是将不加粘结剂的干粉料(如陶瓷干粉、药粉)定量送入压形置压制成 φ× h 圆型片坯, 经压制成形后脱离该位置。机器的整个工作过程(送料、压 形脱离)均自动完成。该机器可以压制陶瓷圆形片坯、药剂(片)等。其工艺动作的分解如图 1—1精品文档---下...
