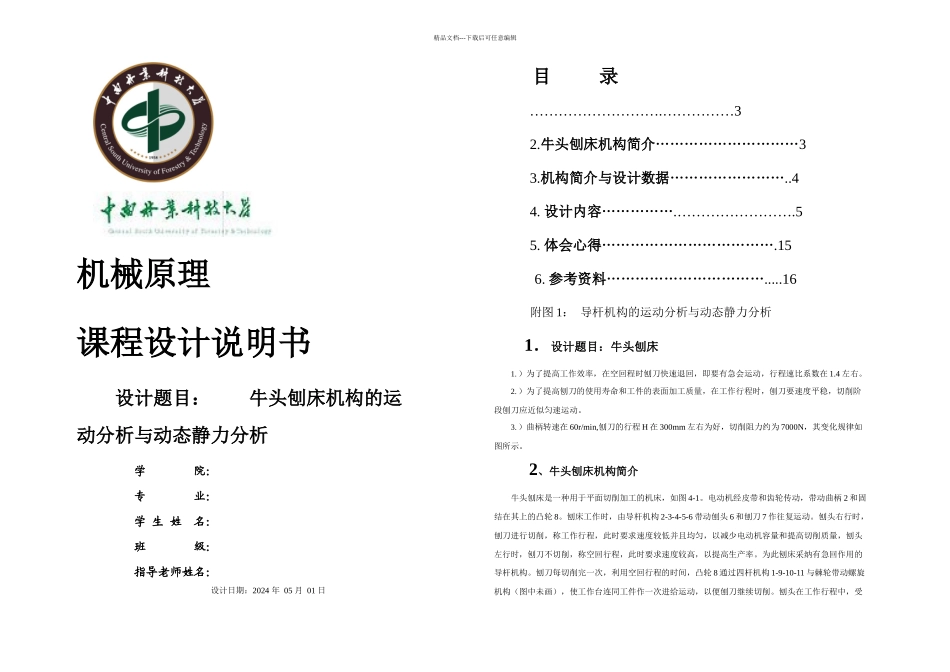

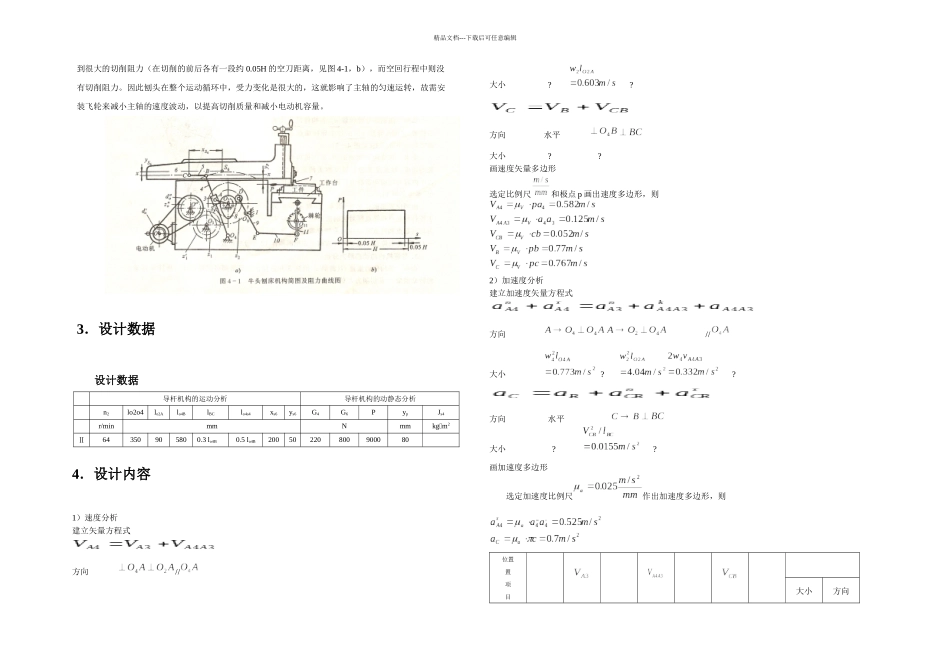

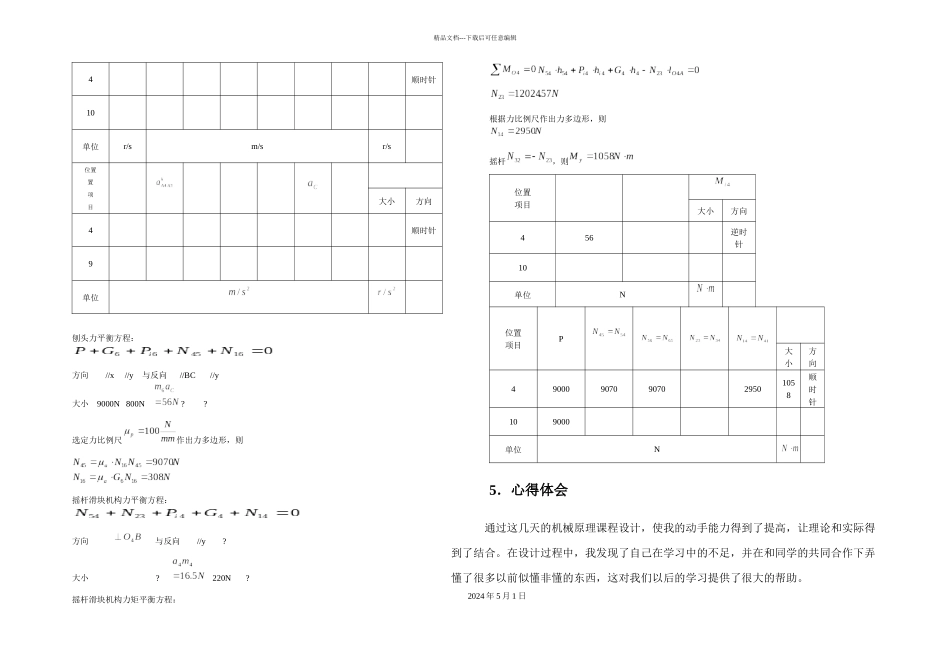

精品文档---下载后可任意编辑机械原理课程设计说明书设计题目： 牛头刨床机构的运 动分析与动态静力分析学 院：专 业：学 生 姓 名：班 级：指导老师姓名：设计日期：2024 年 05 月 01 日目 录……………………….……………32.牛头刨床机构简介…………………………33.机构简介与设计数据……………………..44. 设计内容…………….…………………….55. 体会心得……………………………….156. 参考资料…………………………….....16 附图 1： 导杆机构的运动分析与动态静力分析 1．设计题目：牛头刨床1.）为了提高工作效率，在空回程时刨刀快速退回，即要有急会运动，行程速比系数在 1.4 左右。2.）为了提高刨刀的使用寿命和工件的表面加工质量，在工作行程时，刨刀要速度平稳，切削阶段刨刀应近似匀速运动。3.）曲柄转速在 60r/min,刨刀的行程 H 在 300mm 左右为好，切削阻力约为 7000N，其变化规律如图所示。2、牛头刨床机构简介牛头刨床是一种用于平面切削加工的机床，如图 4-1。电动机经皮带和齿轮传动，带动曲柄 2 和固结在其上的凸轮 8。刨床工作时，由导杆机构 2-3-4-5-6 带动刨头 6 和刨刀 7 作往复运动。刨头右行时，刨刀进行切削，称工作行程，此时要求速度较低并且均匀，以减少电动机容量和提高切削质量，刨头左行时，刨刀不切削，称空回行程，此时要求速度较高，以提高生产率。为此刨床采纳有急回作用的导杆机构。刨刀每切削完一次，利用空回行程的时间，凸轮 8 通过四杆机构 1-9-10-11 与棘轮带动螺旋机构（图中未画），使工作台连同工件作一次进给运动，以便刨刀继续切削。刨头在工作行程中，受精品文档---下载后可任意编辑到很大的切削阻力（在切削的前后各有一段约 0.05H 的空刀距离，见图 4-1，b），而空回行程中则没有切削阻力。因此刨头在整个运动循环中，受力变化是很大的，这就影响了主轴的匀速运转，故需安装飞轮来减小主轴的速度波动，以提高切削质量和减小电动机容量。3．设计数据 设计数据导杆机构的运动分析导杆机构的动静态分析n2lo2o4lo2Alo4BlBClo4s4xs6ys6G4G6PypJs4r/minmmNmmkgm2Ⅱ64350905800.3 lo4B0.5 lo4B200502208009000804．设计内容1）速度分析建立矢量方程式方向 //大小 ? ?方向 水平 大小 ? ?画速度矢量多边形选定比例尺和极点 p 画出速度多边形，则2）加速度分析建立加速度矢量方程式 方向 //大小 ? ? 方向 水平 大小 ? ?画...
