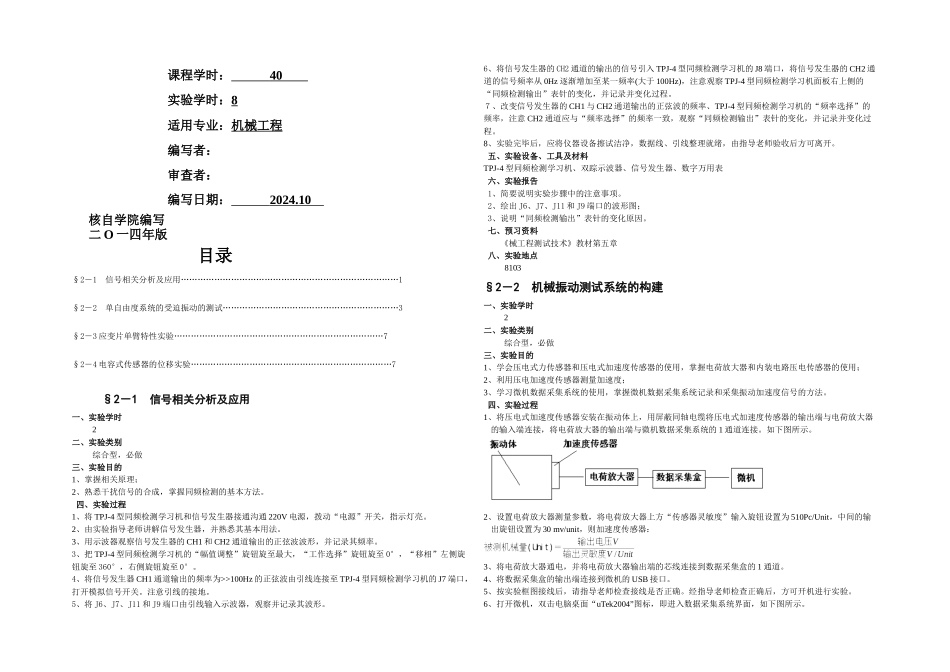

课程学时： 40 实验学时：8适用专业：机械工程编写者：审查者：编写日期： 2024.10 核自学院编写二 O 一四年版目录§2－1 信号相关分析及应用……………………………………………………………………1§2－2 单自由度系统的受迫振动的测试………………………………………………………3§2－3 应变片单臂特性实验…………………………………………………………………7§2－4 电容式传感器的位移实验………………………………………………………………7§2－1 信号相关分析及应用一、实验学时2二、实验类别综合型，必做三、实验目的1、掌握相关原理；2、熟悉干扰信号的合成，掌握同频检测的基本方法。四、实验过程1、将 TPJ-4 型同频检测学习机和信号发生器接通沟通 220V 电源，拨动“电源”开关，指示灯亮。2、由实验指导老师讲解信号发生器，并熟悉其基本用法。3、用示波器观察信号发生器的 CH1 和 CH2 通道输出的正弦波波形，并记录其频率。3、把 TPJ-4 型同频检测学习机的“幅值调整”旋钮旋至最大，“工作选择”旋钮旋至 0°，“移相”左侧旋钮旋至 360°，右侧旋钮旋至 0°。4、将信号发生器 CH1 通道输出的频率为>>100Hz 的正弦波由引线连接至 TPJ-4 型同频检测学习机的 J7 端口，打开模拟信号开关。注意引线的接地。5、将 J6、J7、J11 和 J9 端口由引线输入示波器，观察并记录其波形。6、将信号发生器的 CH2 通道的输出的信号引入 TPJ-4 型同频检测学习机的 J8 端口，将信号发生器的 CH2 通道的信号频率从 0Hz 逐渐增加至某一频率(大于 100Hz)，注意观察 TPJ-4 型同频检测学习机面板右上侧的“同频检测输出”表针的变化，并记录并变化过程。７、改变信号发生器的 CH1 与 CH2 通道输出的正弦波的频率、TPJ-4 型同频检测学习机的“频率选择”的频率，注意 CH2 通道应与“频率选择”的频率一致，观察“同频检测输出”表针的变化，并记录并变化过程。8、实验完毕后，应将仪器设备擦试洁净，数据线、引线整理就绪，由指导老师验收后方可离开。五、实验设备、工具及材料TPJ-4 型同频检测学习机、双踪示波器、信号发生器、数字万用表六、实验报告1、简要说明实验步骤中的注意事项。2、绘出 J6、J7、J11 和 J9 端口的波形图；3、说明“同频检测输出”表针的变化原因。七、预习资料《械工程测试技术》教材第五章八、实验地点8103§2－2 机械振动测试系统的构建一、实验学时2二、实验类别...
