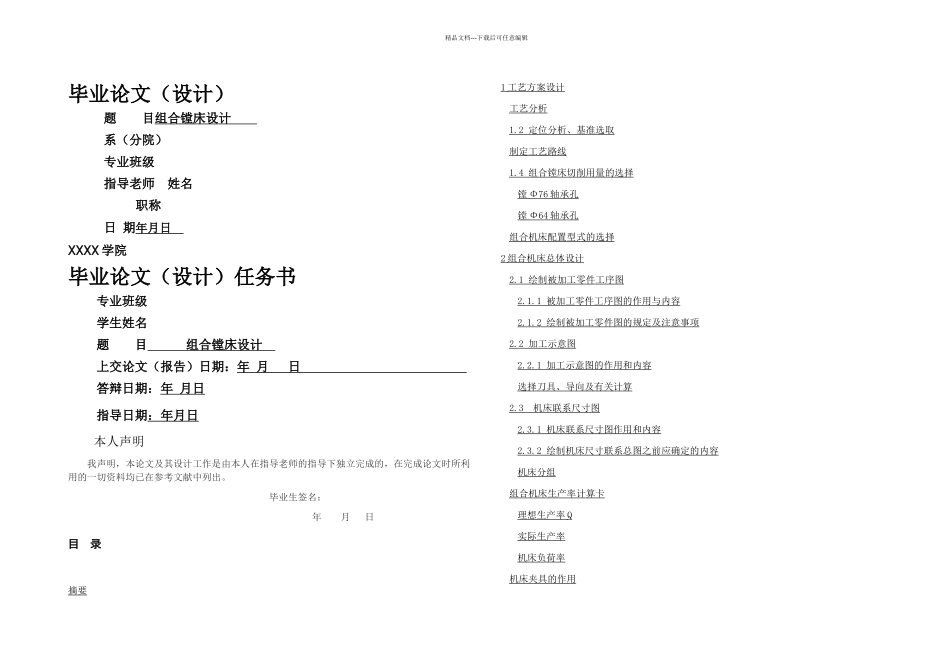

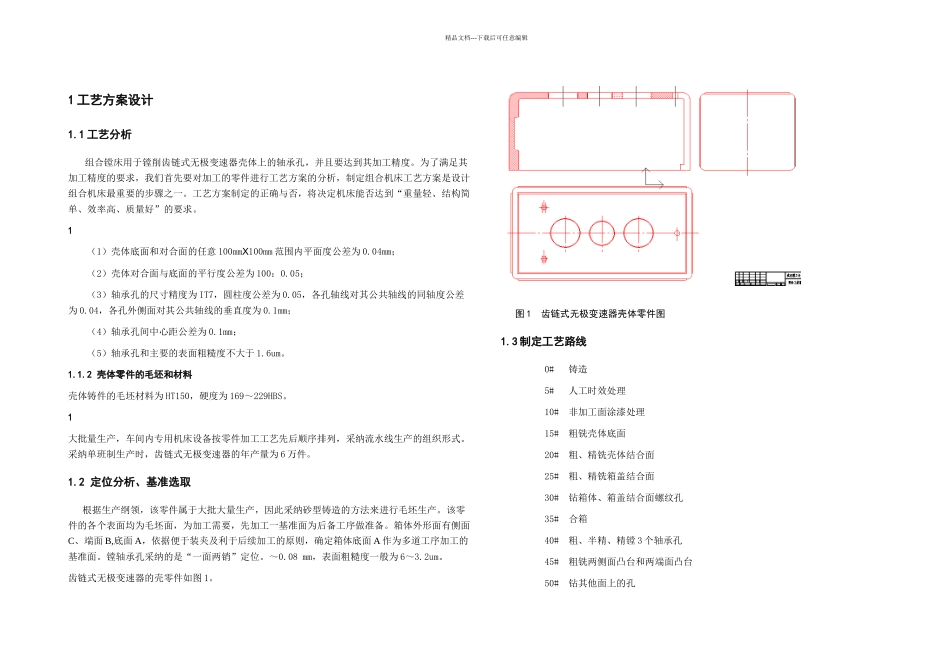

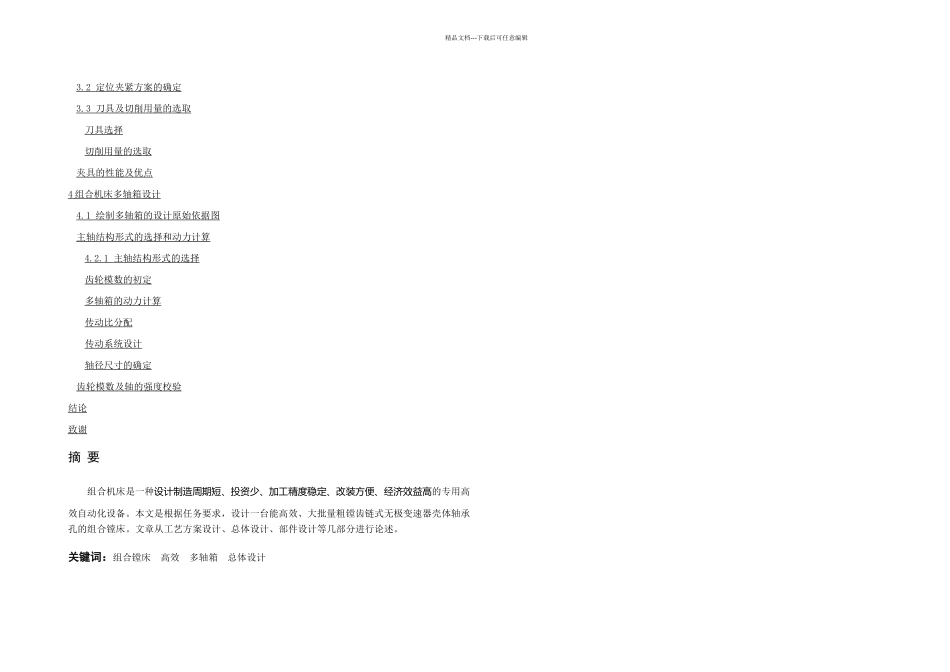

精品文档---下载后可任意编辑毕业论文（设计）题 目组合镗床设计 系（分院）专业班级指导老师 姓名 职称日 期年月日 XXXX 学院毕业论文（设计）任务书专业班级学生姓名题 目 组合镗床设计 上交论文（报告）日期：年 月 日 答辩日期：年 月日指导日期：年月日本人声明我声明，本论文及其设计工作是由本人在指导老师的指导下独立完成的，在完成论文时所利用的一切资料均已在参考文献中列出。 毕业生签名： 年 月 日目 录摘要 1 工艺方案设计 工艺分析 1.2 定位分析、基准选取 制定工艺路线 1.4 组合镗床切削用量的选择 镗 Φ76 轴承孔 镗 Φ64 轴承孔 组合机床配置型式的选择 2 组合机床总体设计 2.1 绘制被加工零件工序图 2.1.1 被加工零件工序图的作用与内容 2.1.2 绘制被加工零件图的规定及注意事项 2.2 加工示意图 2.2.1 加工示意图的作用和内容 选择刀具、导向及有关计算 2.3 机床联系尺寸图 2.3.1 机床联系尺寸图作用和内容 2.3.2 绘制机床尺寸联系总图之前应确定的内容 机床分组 组合机床生产率计算卡 理想生产率 Q 实际生产率 机床负荷率 机床夹具的作用 精品文档---下载后可任意编辑3.2 定位夹紧方案的确定 3.3 刀具及切削用量的选取 刀具选择 切削用量的选取 夹具的性能及优点 4 组合机床多轴箱设计 4.1 绘制多轴箱的设计原始依据图 主轴结构形式的选择和动力计算 4.2.1 主轴结构形式的选择 齿轮模数的初定 多轴箱的动力计算 传动比分配 传动系统设计 轴径尺寸的确定 齿轮模数及轴的强度校验 结论 致谢 摘 要组合机床是一种设计制造周期短、投资少、加工精度稳定、改装方便、经济效益高的专用高效自动化设备。本文是根据任务要求，设计一台能高效、大批量粗镗齿链式无极变速器壳体轴承孔的组合镗床。文章从工艺方案设计、总体设计、部件设计等几部分进行论述。关键词：组合镗床 高效 多轴箱 总体设计精品文档---下载后可任意编辑1 工艺方案设计1.1 工艺分析 组合镗床用于镗削齿链式无极变速器壳体上的轴承孔，并且要达到其加工精度。为了满足其加工精度的要求，我们首先要对加工的零件进行工艺方案的分析，制定组合机床工艺方案是设计组合机床最重要的步骤之一。工艺方案制定的正确与否，将决定机床能否达到“重量轻、结构简单、效率高、质量好”的要求。1 （1）壳体底面和对合面的任意 100mmX100mm 范围内平面度公差为 0.04mm； （2）壳...
