机械设计课程设计—同轴式二级圆柱齿轮减速器

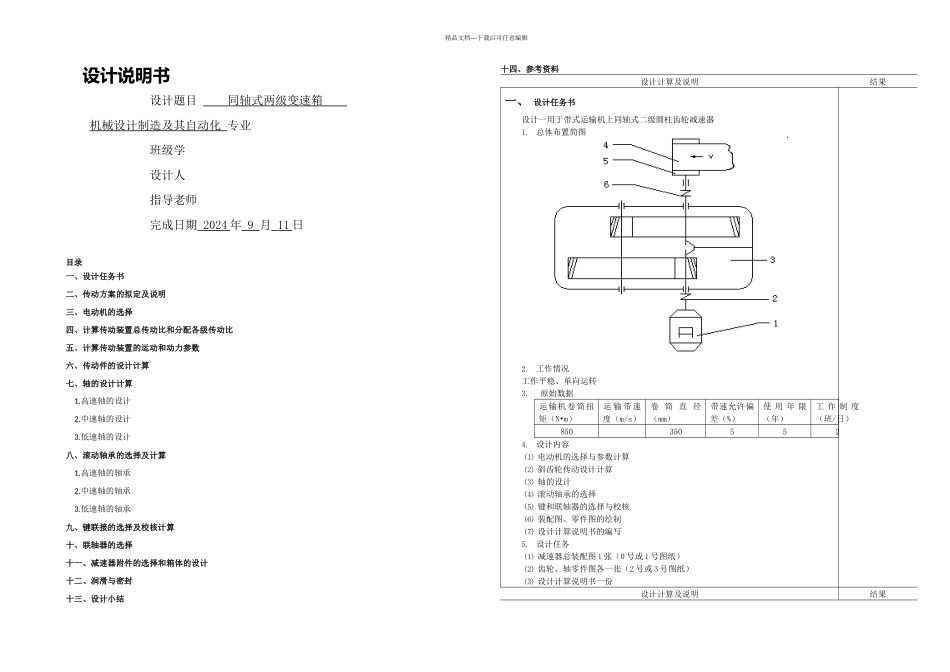

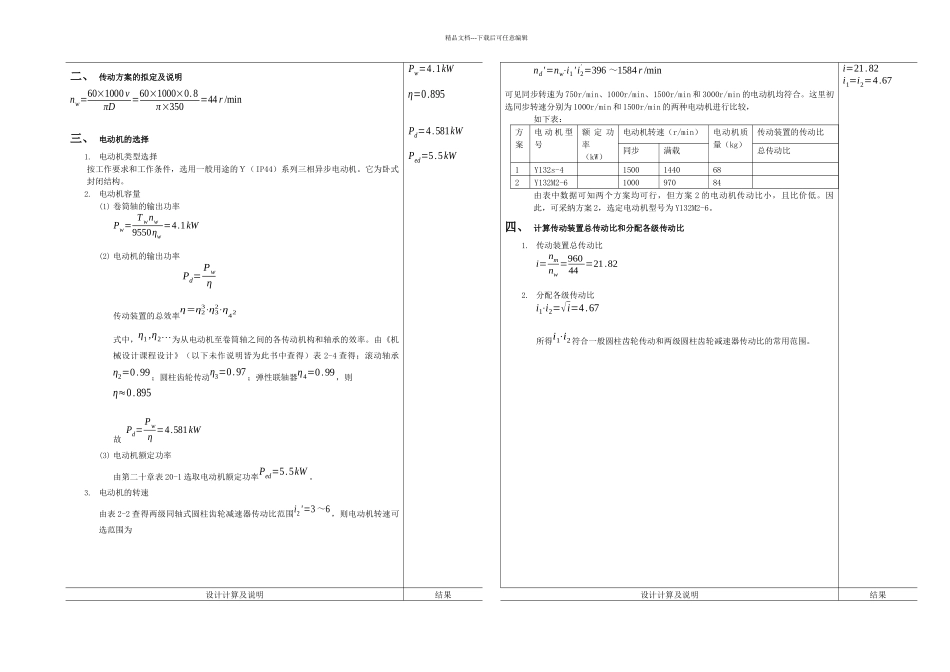

精品文档---下载后可任意编辑设计说明书 设计题目 同轴式两级变速箱 机械设计制造及其自动化 专业 班级学 设计人 指导老师 完成日期 2024 年 9 月 11 日目录一、设计任务书二、传动方案的拟定及说明三、电动机的选择四、计算传动装置总传动比和分配各级传动比五、计算传动装置的运动和动力参数六、传动件的设计计算七、轴的设计计算1.高速轴的设计2.中速轴的设计3.低速轴的设计八、滚动轴承的选择及计算1.高速轴的轴承2.中速轴的轴承 3.低速轴的轴承九、键联接的选择及校核计算十、联轴器的选择十一、减速器附件的选择和箱体的设计十二、润滑与密封十三、设计小结十四、参考资料设计计算及说明结果一、 设计任务书设计一用于带式运输机上同轴式二级圆柱齿轮减速器1. 总体布置简图2. 工作情况工作平稳、单向运转3. 原始数据运输机卷筒扭矩（N•m）运 输 带 速度（m/s）卷 筒 直 径（mm）带速允许偏差（%）使 用 年 限（年）工 作 制 度（班/日）8503505524. 设计内容(1) 电动机的选择与参数计算(2) 斜齿轮传动设计计算(3) 轴的设计(4) 滚动轴承的选择(5) 键和联轴器的选择与校核(6) 装配图、零件图的绘制(7) 设计计算说明书的编写5. 设计任务(1) 减速器总装配图 1 张（0 号或 1 号图纸）(2) 齿轮、轴零件图各一张（2 号或 3 号图纸）(3) 设计计算说明书一份设计计算及说明结果精品文档---下载后可任意编辑二、 传动方案的拟定及说明nw=60×1000 vπD=60×1000×0.8π×350=44 r /min三、 电动机的选择1. 电动机类型选择按工作要求和工作条件，选用一般用途的Ｙ（IP44）系列三相异步电动机。它为卧式封闭结构。2. 电动机容量(1) 卷筒轴的输出功率Pw=T wnw9550ηw=4.1kW(2) 电动机的输出功率Pd=Pwη传动装置的总效率η=η23⋅η32⋅η42式中，η1 ,η2…为从电动机至卷筒轴之间的各传动机构和轴承的效率。由《机械设计课程设计》（以下未作说明皆为此书中查得）表 2-4 查得；滚动轴承η2=0.99；圆柱齿轮传动η3=0.97 ；弹性联轴器η4=0.99，则η≈0.895故 Pd=Pwη =4.581kW(3) 电动机额定功率由第二十章表 20-1 选取电动机额定功率Ped=5.5kW 。3. 电动机的转速由表 2-2 查得两级同轴式圆柱齿轮减速器传动比范围i2'=3～6，则电动机转速可选范围为Pw=4.1kWη=0.895Pd=4.581kWPed=5.5kW设计计算及说明结果nd'=nw⋅i1' i2' =396～1584 r /min可见同步转速为 750r/min、10...
