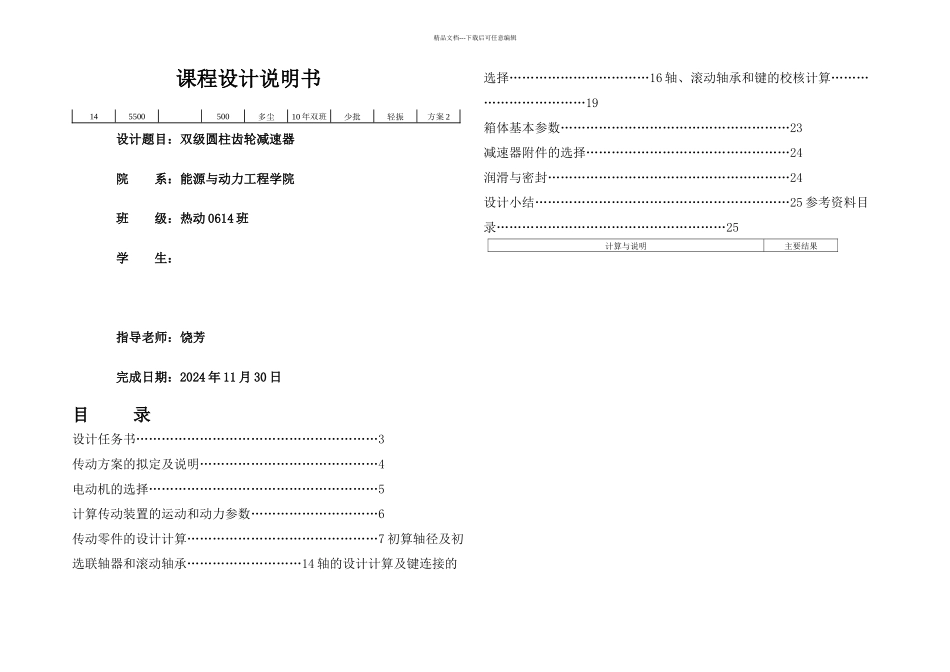

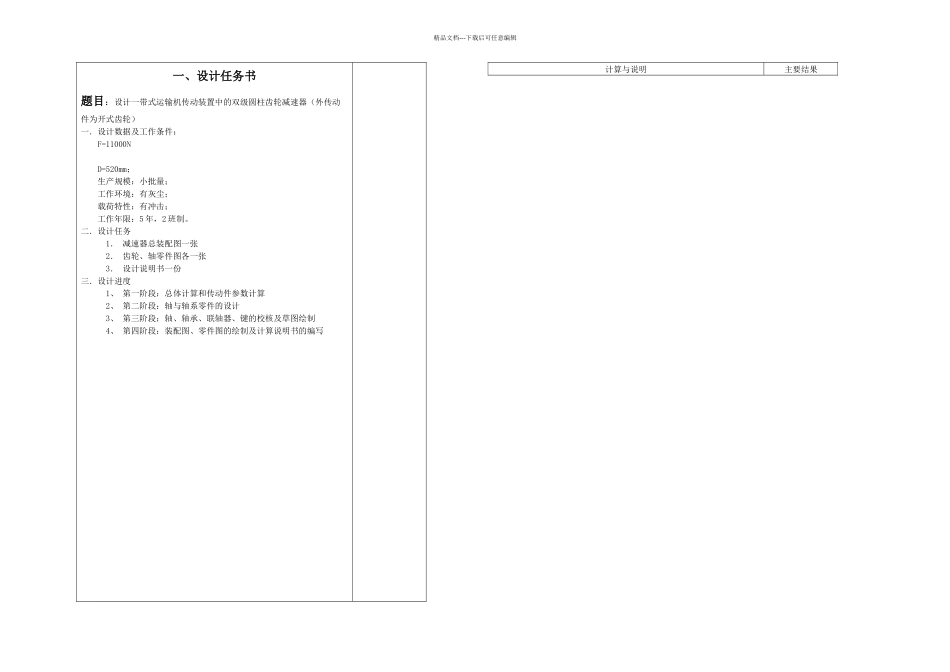

精品文档---下载后可任意编辑课程设计说明书145500500多尘10 年双班少批轻振方案 2设计题目:双级圆柱齿轮减速器院 系:能源与动力工程学院班 级:热动 0614 班学 生:指导老师:饶芳完成日期:2024 年 11 月 30 日目 录设计任务书…………………………………………………3传动方案的拟定及说明……………………………………4电动机的选择………………………………………………5计算传动装置的运动和动力参数…………………………6传动零件的设计计算………………………………………7 初算轴径及初选联轴器和滚动轴承………………………14 轴的设计计算及键连接的选择……………………………16 轴、滚动轴承和键的校核计算……………………………19箱体基本参数………………………………………………23减速器附件的选择…………………………………………24润滑与密封…………………………………………………24设计小结……………………………………………………25 参考资料目录………………………………………………25计算与说明主要结果精品文档---下载后可任意编辑一、设计任务书题目:设计一带式运输机传动装置中的双级圆柱齿轮减速器(外传动件为开式齿轮)一.设计数据及工作条件:F=11000ND=520mm;生产规模:小批量;工作环境:有灰尘;载荷特性:有冲击;工作年限:5 年,2 班制。二.设计任务1. 减速器总装配图一张2. 齿轮、轴零件图各一张3. 设计说明书一份三.设计进度1、 第一阶段:总体计算和传动件参数计算2、 第二阶段:轴与轴系零件的设计3、 第三阶段:轴、轴承、联轴器、键的校核及草图绘制4、 第四阶段:装配图、零件图的绘制及计算说明书的编写计算与说明主要结果精品文档---下载后可任意编辑二、传动方案的拟定及说明一.传动方案滚筒转速选用同步转速为 1500r/min 的电动机,则总传动比约为 60。外传动为开式齿轮传动,由于润滑条件较差和工作环境恶劣,磨损快、寿命短,故将其布置在低速级。由于无特别要求,双级圆柱齿轮减速器内部采纳展开式,结构简单有用,节约成本。传动方案简图如下:计算与说明主要结果精品文档---下载后可任意编辑三、电动机的选择1.电动机类型和结构的选择因为本传动的工作状况是:载荷有冲击、单向旋转。所以选用常用的封闭式 Y 系列三相异步电机。2.电动机功率的选择1) 工作机所需有效功率 Pw 为计算电动机的所需功率 Pd,先要确定从电动机到工作机之...
