柜式七氟丙烷技术参数标准

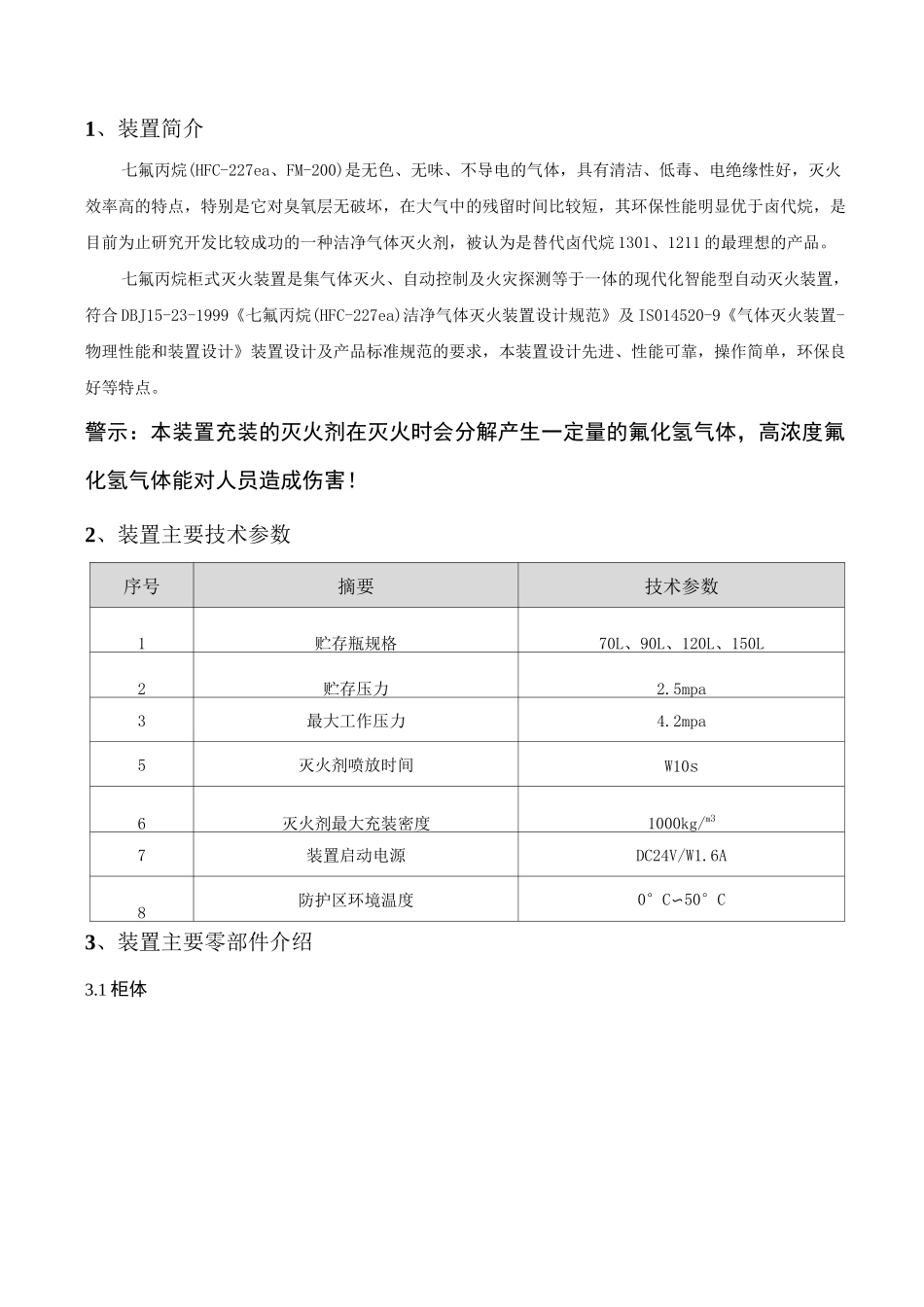

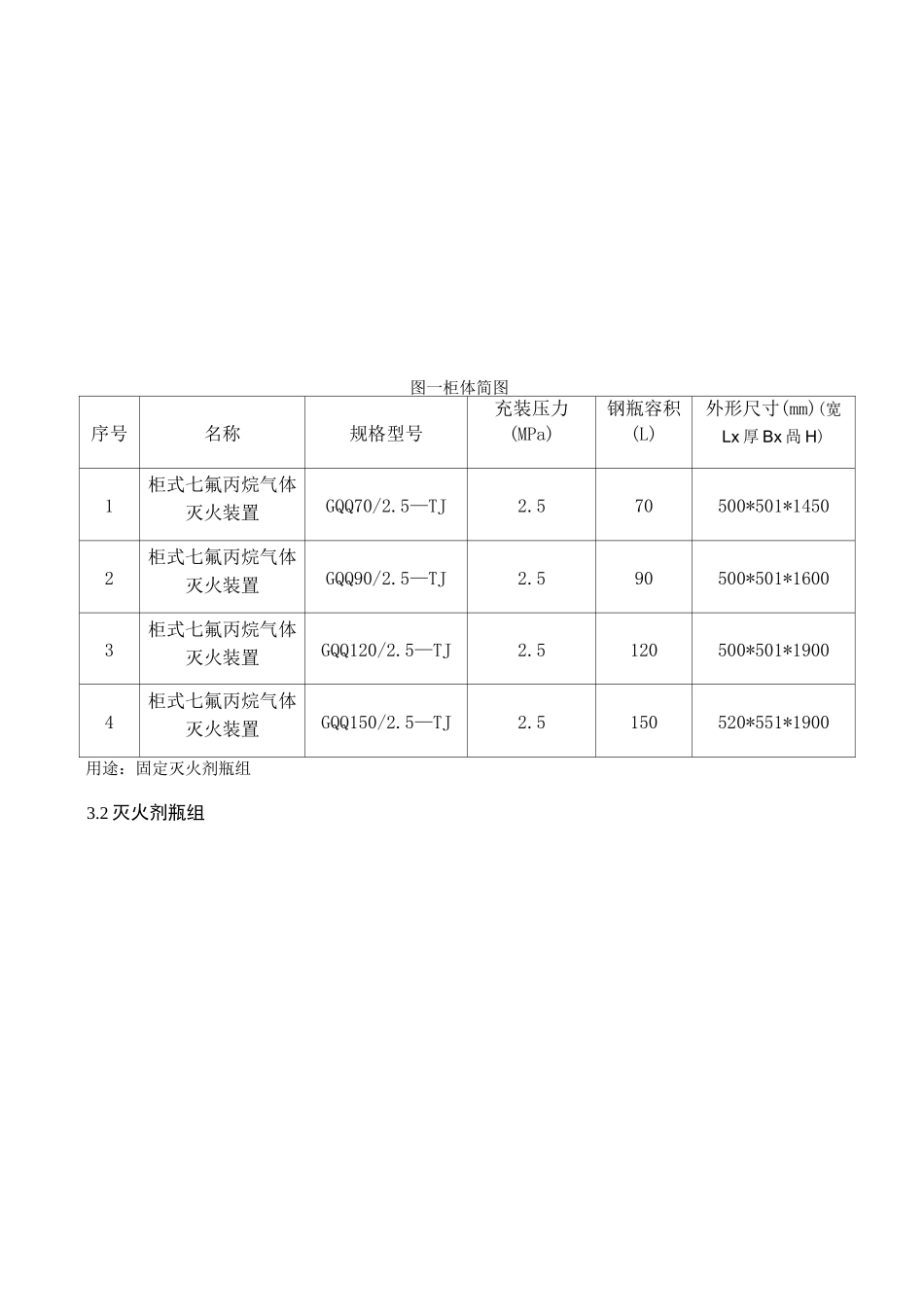

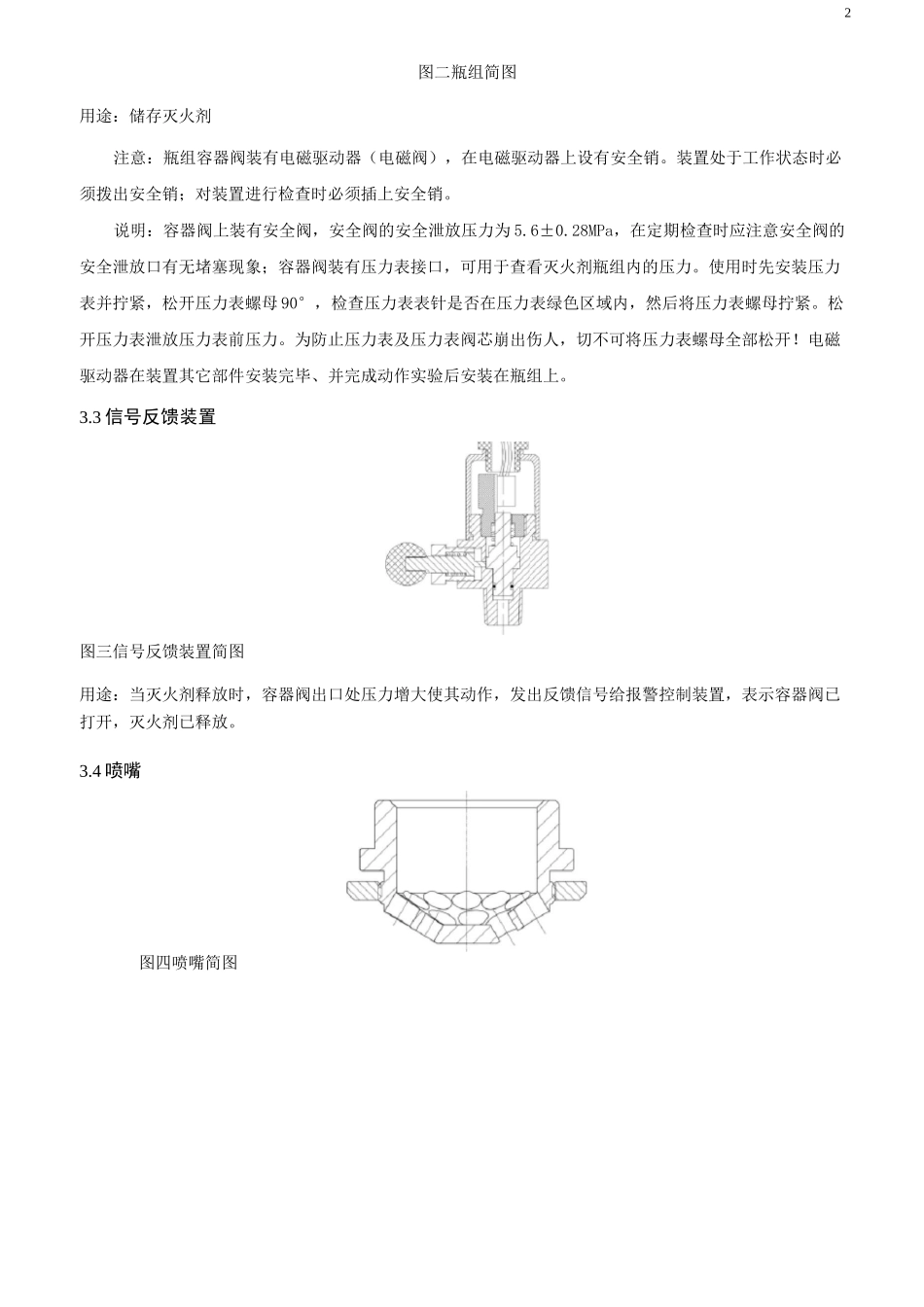

1、装置简介七氟丙烷(HFC-227ea、FM-200)是无色、无味、不导电的气体，具有清洁、低毒、电绝缘性好，灭火效率高的特点，特别是它对臭氧层无破坏，在大气中的残留时间比较短，其环保性能明显优于卤代烷，是目前为止研究开发比较成功的一种洁净气体灭火剂，被认为是替代卤代烷 1301、1211 的最理想的产品。七氟丙烷柜式灭火装置是集气体灭火、自动控制及火灾探测等于一体的现代化智能型自动灭火装置，符合 DBJ15-23-1999《七氟丙烷(HFC-227ea)洁净气体灭火装置设计规范》及 IS014520-9《气体灭火装置-物理性能和装置设计》装置设计及产品标准规范的要求，本装置设计先进、性能可靠，操作简单，环保良好等特点。警示：本装置充装的灭火剂在灭火时会分解产生一定量的氟化氢气体，高浓度氟化氢气体能对人员造成伤害！2、装置主要技术参数序号摘要技术参数1贮存瓶规格70L、90L、120L、150L2贮存压力2.5mpa3最大工作压力4.2mpa5灭火剂喷放时间W10s6灭火剂最大充装密度1000kg/m37装置启动电源DC24V/W1.6A8防护区环境温度0°C〜50°C3、装置主要零部件介绍3.1 柜体图一柜体简图序号名称规格型号充装压力(MPa)钢瓶容积(L)外形尺寸(mm)(宽Lx 厚 Bx 咼 H)1柜式七氟丙烷气体灭火装置GQQ70/2.5—TJ2.570500*501*14502柜式七氟丙烷气体灭火装置GQQ90/2.5—TJ2.590500*501*16003柜式七氟丙烷气体灭火装置GQQ120/2.5—TJ2.5120500*501*19004柜式七氟丙烷气体灭火装置GQQ150/2.5—TJ2.5150520*551*1900用途：固定灭火剂瓶组3.2 灭火剂瓶组2S图二瓶组简图用途：储存灭火剂注意：瓶组容器阀装有电磁驱动器（电磁阀），在电磁驱动器上设有安全销。装置处于工作状态时必须拨出安全销；对装置进行检查时必须插上安全销。说明：容器阀上装有安全阀，安全阀的安全泄放压力为 5.6±0.28MPa，在定期检查时应注意安全阀的安全泄放口有无堵塞现象；容器阀装有压力表接口，可用于查看灭火剂瓶组内的压力。使用时先安装压力表并拧紧，松开压力表螺母 90°，检查压力表表针是否在压力表绿色区域内，然后将压力表螺母拧紧。松开压力表泄放压力表前压力。为防止压力表及压力表阀芯崩出伤人，切不可将压力表螺母全部松开！电磁驱动器在装置其它部件安装完毕、并完成动作实验后安装在瓶组上。3.3 信号反馈装置图三信号反馈装置简图用途：当灭火剂释放时，容器阀出口处压力增大使其动作，发出反馈信号给报警控制装置，表示容器阀已打开，灭火剂已释放。3.4 喷嘴图四喷嘴简...
