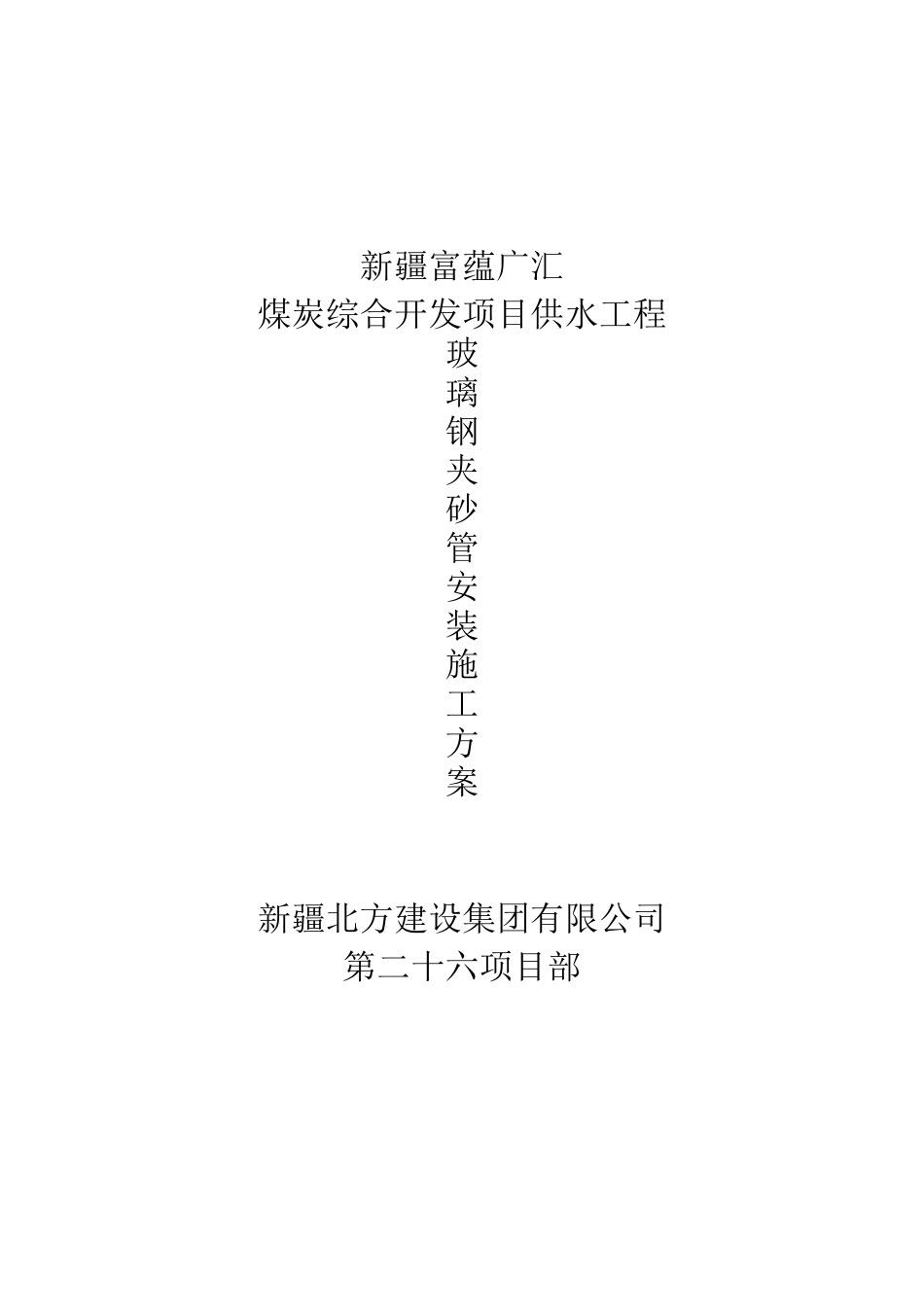

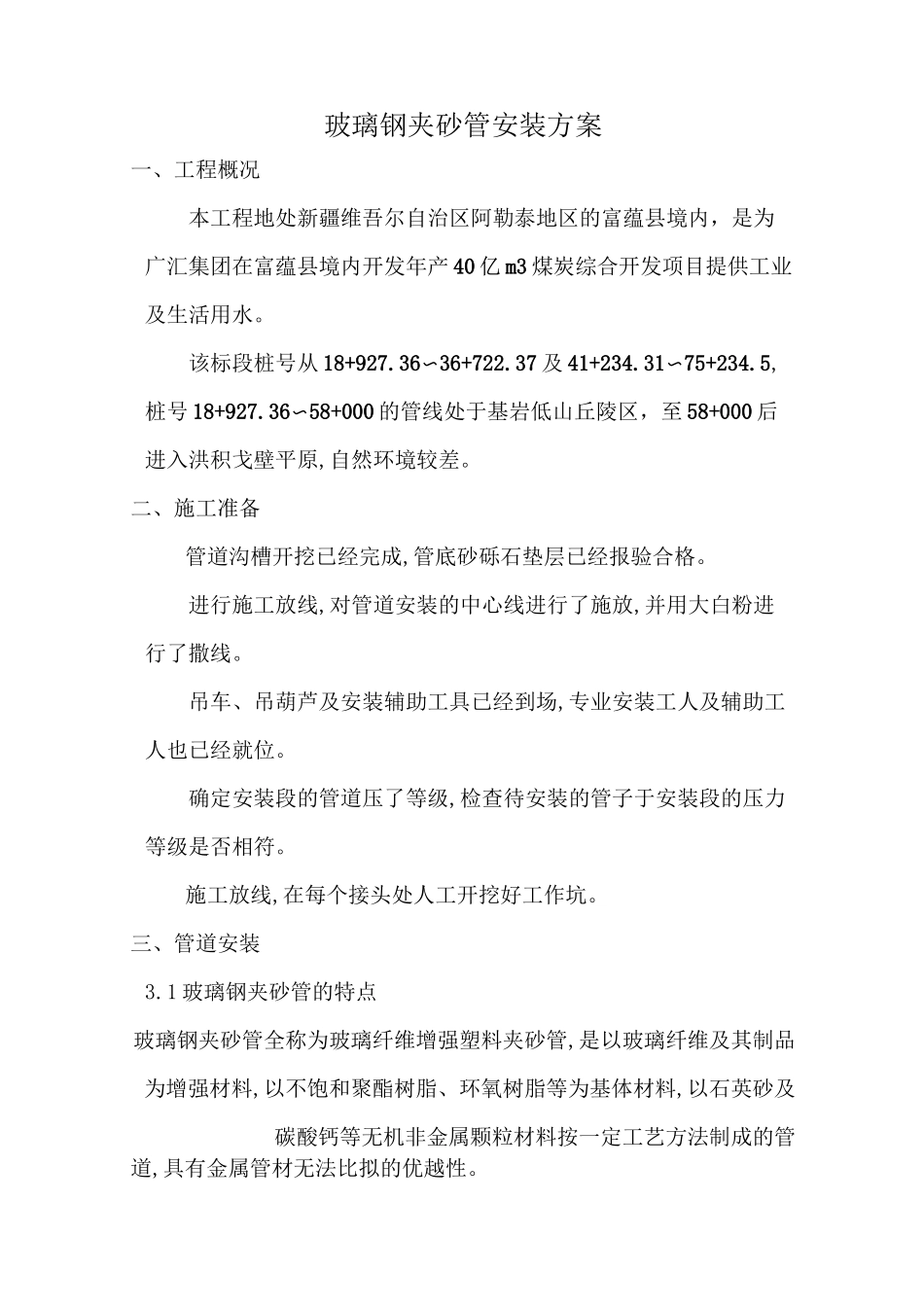

新疆富蕴广汇煤炭综合开发项目供水工程玻璃钢夹砂管安装施工方案新疆北方建设集团有限公司第二十六项目部编制：审核：审批：玻璃钢夹砂管安装方案一、工程概况本工程地处新疆维吾尔自治区阿勒泰地区的富蕴县境内，是为广汇集团在富蕴县境内开发年产 40 亿 m3 煤炭综合开发项目提供工业及生活用水。该标段桩号从 18+927.36〜36+722.37 及 41+234.31〜75+234.5,桩号 18+927.36〜58+000 的管线处于基岩低山丘陵区，至 58+000 后进入洪积戈壁平原,自然环境较差。二、施工准备管道沟槽开挖已经完成,管底砂砾石垫层已经报验合格。进行施工放线,对管道安装的中心线进行了施放,并用大白粉进行了撒线。吊车、吊葫芦及安装辅助工具已经到场,专业安装工人及辅助工人也已经就位。确定安装段的管道压了等级,检查待安装的管子于安装段的压力等级是否相符。施工放线,在每个接头处人工开挖好工作坑。三、管道安装3.1 玻璃钢夹砂管的特点玻璃钢夹砂管全称为玻璃纤维增强塑料夹砂管,是以玻璃纤维及其制品为增强材料,以不饱和聚酯树脂、环氧树脂等为基体材料,以石英砂及碳酸钙等无机非金属颗粒材料按一定工艺方法制成的管道,具有金属管材无法比拟的优越性。3.2 施工流程2.2 施工工艺流程图3.3 管道敷设及安装3.3.1 玻璃夹砂管吊方管沟底部玻璃钢夹砂管在进场时，管子均卸在管道沟槽左侧约 20 米附近，20t 吊车在管道左侧可直接吊装下放至沟底。采用 401 吊车下管，吊车停放在管沟的左侧，支撑好后，管道上采用吊带两点捆绑定位，吊车在专人的指挥下直接将管子吊放在管沟的中心线上。在吊放管子时要确认管子的承口迎向水流方向，插口于水流方向一致。并在各接口处掏挖工作坑，工作坑大小为方便管道对接安装为宜。如图 3.3.1水流方向n-n-r—¥0)—D———U-Lk—」V"小八"厂 f“L‘工作坑 L~D图 3.3.1 管道安装示意图注：h 取 300mm3.3.2 承口、插口及胶圈凹槽的清理吊车吊运管子距离管底约 10cm 左右，插口距离已经安装好的管子承口 50-80cm 左右时吊车停止动作。人工将准备安装的承插口用布子擦干净，并把插口端安放胶圈的凹槽擦干净，防止砂砾的较小的坚硬体在安装时对胶圈的损坏。3.3.30 型橡胶圈安装橡胶圈用干净的布子擦干净后，均匀的涂抹食用油，饼子啊管子的承口内侧也均匀的涂抹食用油，以便于安装。把橡胶圈套入插口上的凹槽内，沿橡胶圈四周依次向外适当用力拉离凹槽并慢慢放回凹槽，以保证橡胶圈在凹槽内受力均匀，没有扭...
