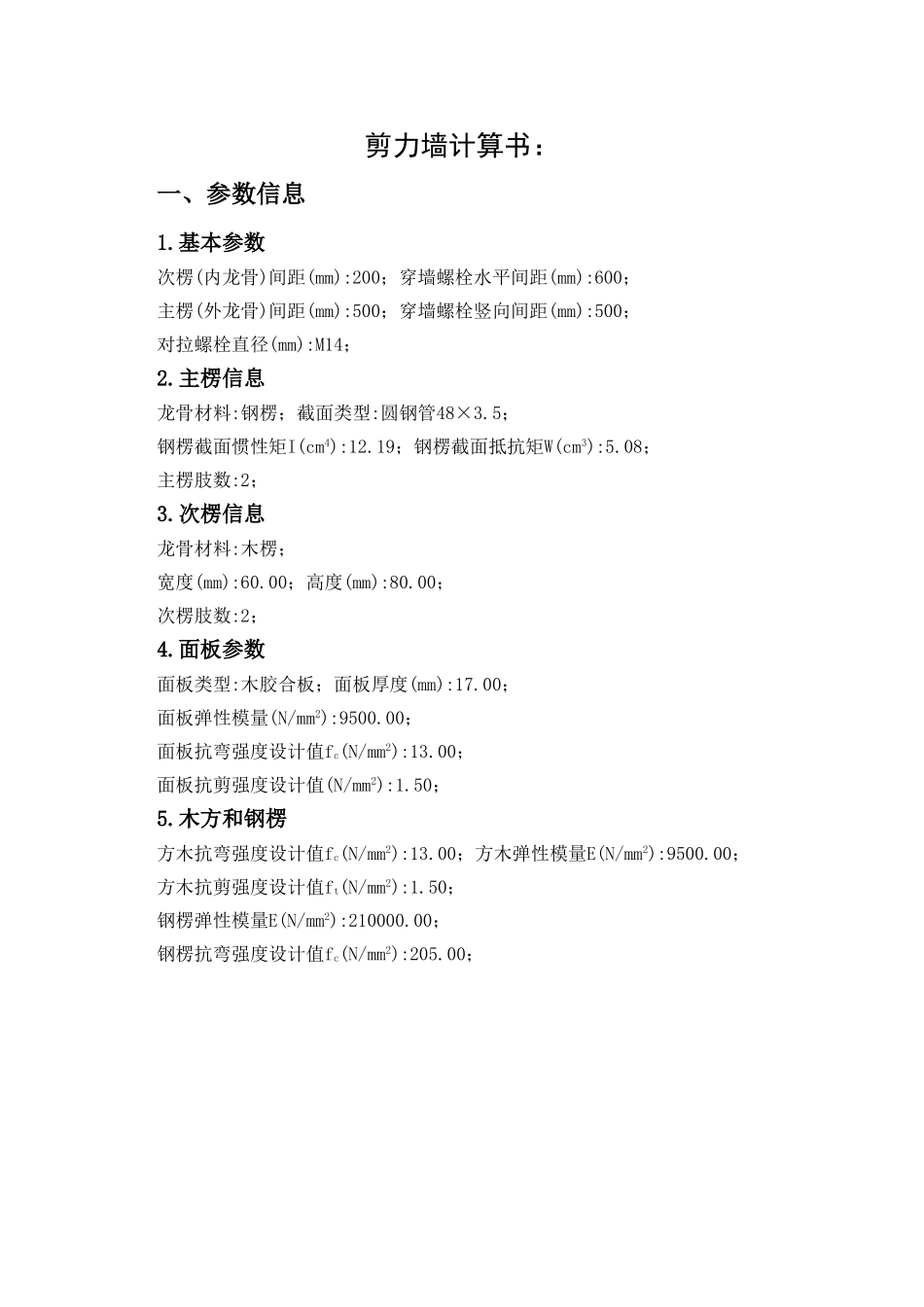

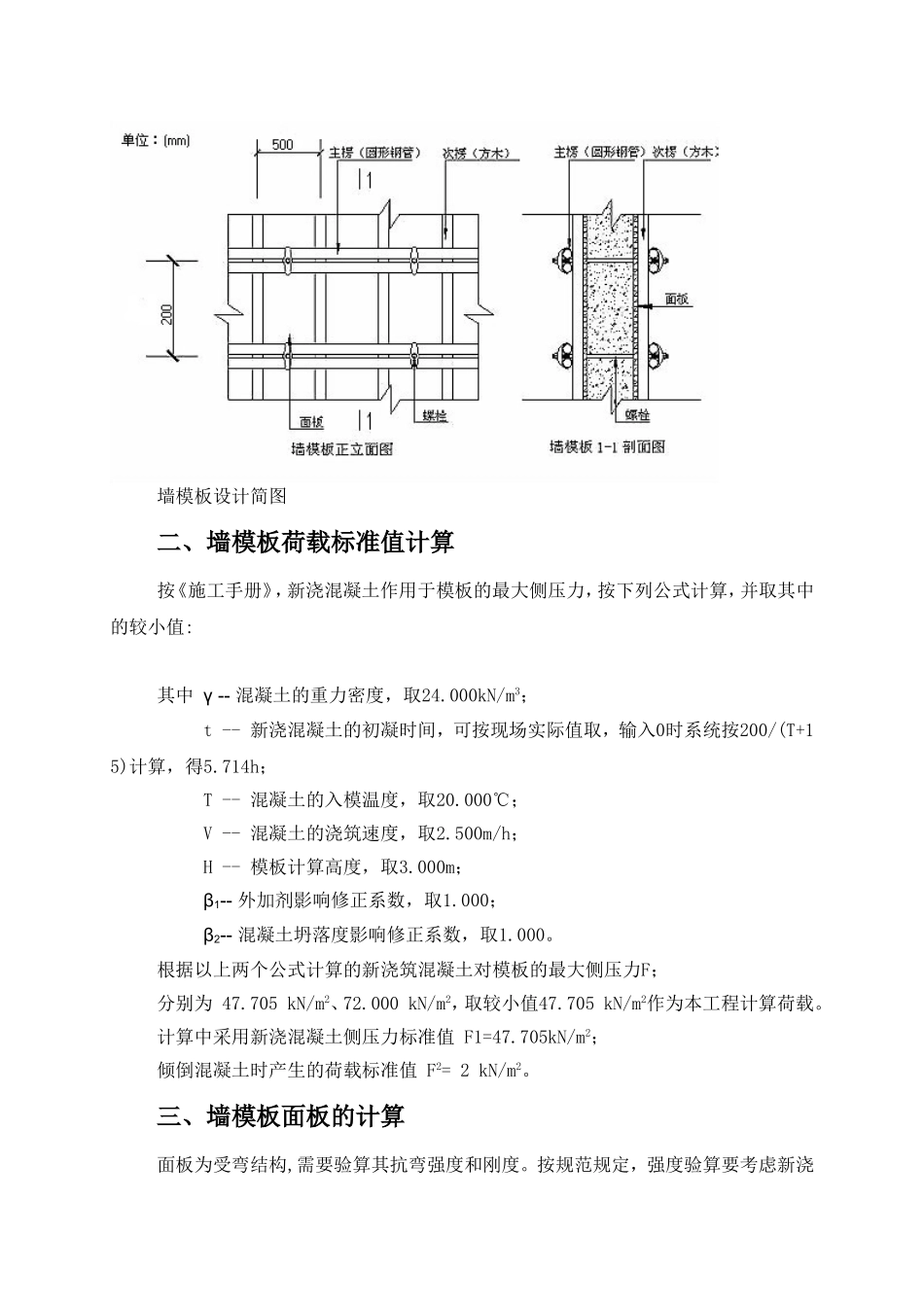

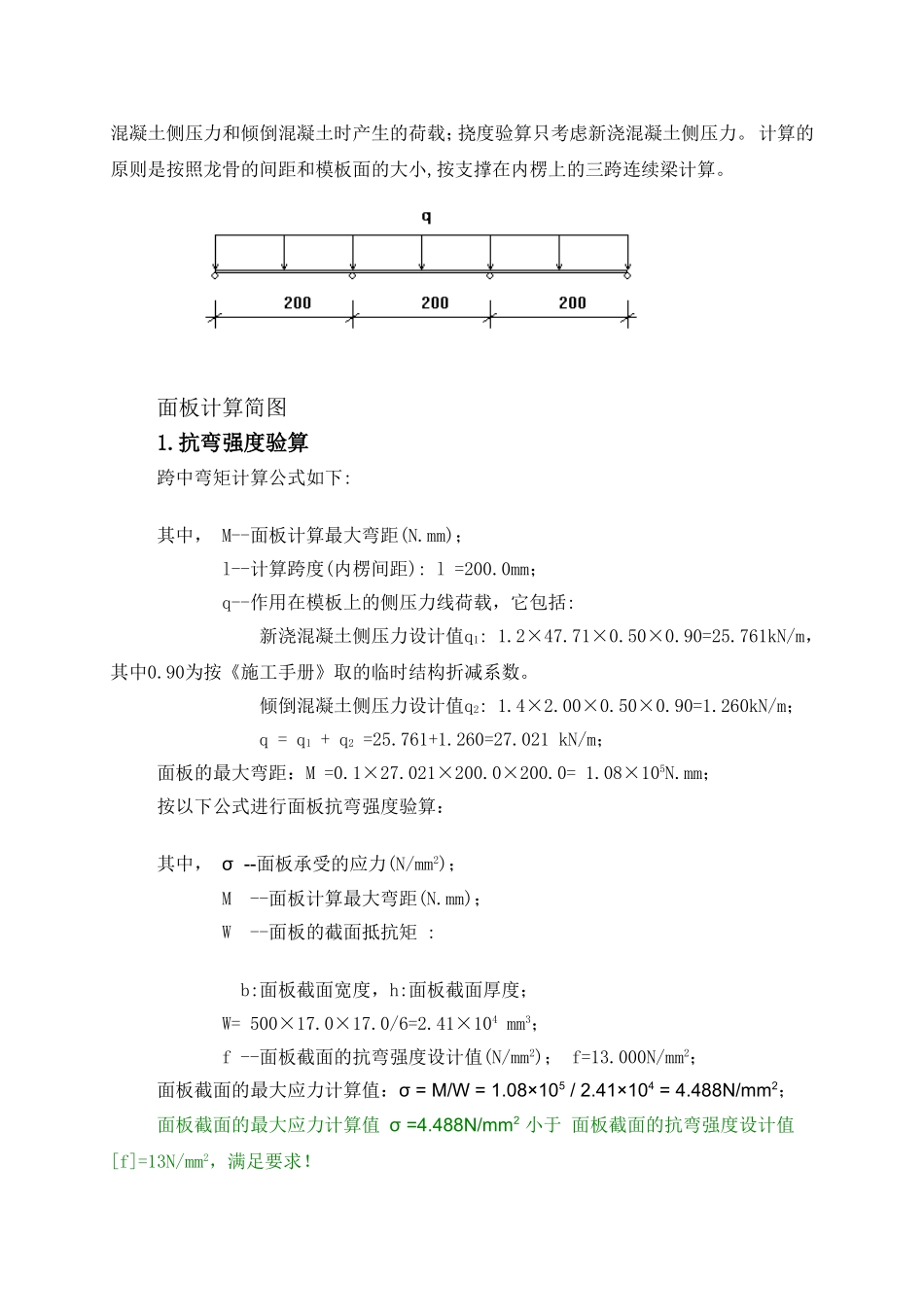

剪力墙计算书：一、参数信息1.基本参数次楞(内龙骨)间距(mm):200；穿墙螺栓水平间距(mm):600；主楞(外龙骨)间距(mm):500；穿墙螺栓竖向间距(mm):500；对拉螺栓直径(mm):M14；2.主楞信息龙骨材料:钢楞；截面类型:圆钢管48×3.5；钢楞截面惯性矩I(cm4):12.19；钢楞截面抵抗矩W(cm3):5.08；主楞肢数:2；3.次楞信息龙骨材料:木楞；宽度(mm):60.00；高度(mm):80.00；次楞肢数:2；4.面板参数面板类型:木胶合板；面板厚度(mm):17.00；面板弹性模量(N/mm2):9500.00；面板抗弯强度设计值fc(N/mm2):13.00；面板抗剪强度设计值(N/mm2):1.50；5.木方和钢楞方木抗弯强度设计值fc(N/mm2):13.00；方木弹性模量E(N/mm2):9500.00；方木抗剪强度设计值ft(N/mm2):1.50；钢楞弹性模量E(N/mm2):210000.00；钢楞抗弯强度设计值fc(N/mm2):205.00；墙模板设计简图二、墙模板荷载标准值计算按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:其中γ--混凝土的重力密度，取24.000kN/m3；t--新浇混凝土的初凝时间，可按现场实际值取，输入0时系统按200/(T+15)计算，得5.714h；T--混凝土的入模温度，取20.000℃；V--混凝土的浇筑速度，取2.500m/h；H--模板计算高度，取3.000m；β1--外加剂影响修正系数，取1.000；β2--混凝土坍落度影响修正系数，取1.000。根据以上两个公式计算的新浇筑混凝土对模板的最大侧压力F；分别为47.705kN/m2、72.000kN/m2，取较小值47.705kN/m2作为本工程计算荷载。计算中采用新浇混凝土侧压力标准值F1=47.705kN/m2；倾倒混凝土时产生的荷载标准值F2=2kN/m2。三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。按规范规定，强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。计算的原则是按照龙骨的间距和模板面的大小,按支撑在内楞上的三跨连续梁计算。面板计算简图1.抗弯强度验算跨中弯矩计算公式如下:其中，M--面板计算最大弯距(N.mm)；l--计算跨度(内楞间距):l=200.0mm；q--作用在模板上的侧压力线荷载，它包括:新浇混凝土侧压力设计值q1:1.2×47.71×0.50×0.90=25.761kN/m，其中0.90为按《施工手册》取的临时结构折减系数。倾倒混凝土侧压力设计值q2:1.4×2.00×0.50×0.90=1.260kN/m；q=q1+q2=25.761+1.260=27.021kN/m；面板的最大弯距：M=0.1×27.021×200.0×200.0=1.08×105N.mm；按以下公式进行面板抗弯强度验算：其中，σ--面板承受的应力(N/mm2)；M--面板计算最大弯距(N.mm)；W--面板的截面抵抗矩:b:面板截面宽度，h:面板截面厚度；W=500×17.0×17.0/6=2.41×104mm3；f--面板截面的抗弯强度设计值(N/mm2)；f=13.000N/mm2；面板截面的最大应力计算值：σ=M/W=1.08×105/2.41×104=4.488N/mm2；面板截面的最大应力计算值σ=4.488N/mm2小于面板截面的抗弯强度设计值[f]=13N/mm2，满足要求！2.剪强度验算计算公式如下:其中，∨--面板计算最大剪力(N)；l--计算跨度(竖楞间距):l=200.0mm；q--作用在模板上的侧压力线荷载，它包括:新浇混凝土侧压力设计值q1:1.2×47.71×0.50×0.90=25.761kN/m；倾倒混凝土侧压力设计值q2:1.4×2.00×0.50×0.90=1.260kN/m；q=q1+q2=25.761+1.260=27.021kN/m；面板的最大剪力：∨=0.6×27.021×200.0=3242.484N；截面抗剪强度必须满足:其中，Τ--面板截面的最大受剪应力(N/mm2)；∨--面板计算最大剪力(N)：∨=3242.484N；b--构件的截面宽度(mm)：b=500mm；hn--面板厚度(mm)：hn=17.0mm；fv--面板抗剪强度设计值(N/mm2)：fv=13.000N/mm2；面板截面的最大受剪应力计算值:T=3×3242.484/(2×500×17.0)=0.572N/mm2；面板截面抗剪强度设计值:[fv]=1.500N/mm2；面板截面的最大受剪应力计算值T=0.572N/mm2小于面板截面抗剪强度设计值[T]=1.5N/mm2，满足要求！3.挠度验算根据规范，刚度验算采用标准荷载，同时不考虑振动荷载作用。挠度计算公式如下:其中，q--作用在模板上的侧压力线荷载:q=47.7×0.5=23.85N/mm；l--计算跨度(内楞间距):l=200mm；E--面板的弹性模量:E=9500N/mm2；I--面板的截面惯性矩:I=50×1.7×1.7×1.7/12=20.47cm4；面板的最大允许挠度...
