机械课程设计螺旋输送机传动装置VIP专享

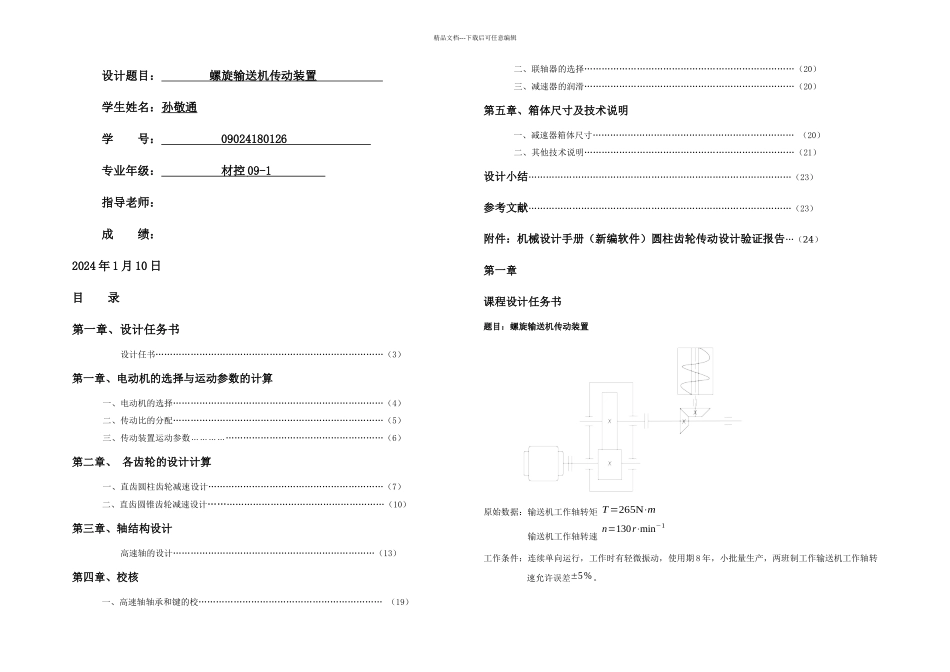

精品文档---下载后可任意编辑设计题目： 螺旋输送机传动装置 学生姓名：孙敬通学 号： 09024180126 专业年级： 材控 09-1 指导老师：成 绩：2024 年 1 月 10 日目 录第一章、设计任务书设计任书……………………………………………………………………（3）第一章、电动机的选择与运动参数的计算一、电动机的选择………………………………………………………………（4）二、传动比的分配………………………………………………………………（5）三、传动装置运动参数…………………………………………………………（6）第二章、 各齿轮的设计计算一、直齿圆柱齿轮减速设计……………………………………………………（7）二、直齿圆锥齿轮减速设计……………………………………………………（10）第三章、轴结构设计 高速轴的设计……………………………………………………………（13）第四章、校核一、高速轴轴承和键的校……………………………………………………… （19）二、联轴器的选择………………………………………………………………（20）三、减速器的润滑………………………………………………………………（20）第五章、箱体尺寸及技术说明一、减速器箱体尺寸…………………………………………………………… （20）二、其他技术说明………………………………………………………………（21）设计小结………………………………………………………………………………（23）参考文献………………………………………………………………………………（23）附件：机械设计手册（新编软件）圆柱齿轮传动设计验证报告…（24）第一章课程设计任务书题目：螺旋输送机传动装置原始数据：输送机工作轴转矩 T=265N⋅m 输送机工作轴转速 n=130r⋅min−1工作条件：连续单向运行，工作时有轻微振动，使用期 8 年，小批量生产，两班制工作输送机工作轴转速允许误差±5%。精品文档---下载后可任意编辑第七章、设计心得机械设计基础的课程设计可以说是对机械专业学生的一种非常直接、非常有效的综合考察方法。 也是机械专业基础知识学习的毕竟途径。通过这为期两周的课程设计，基本上，我又把书本教材看了一遍，而且比以前看的更加认真了。通过理论验算，受力分析，画零件图，装配图，让我对于设计一个成品的过程，当然，不仅仅是本次设计的减速器，有了更深的了解，对机械的有关各零部件的有机结合有了深刻的认识。并且，把所学的...
