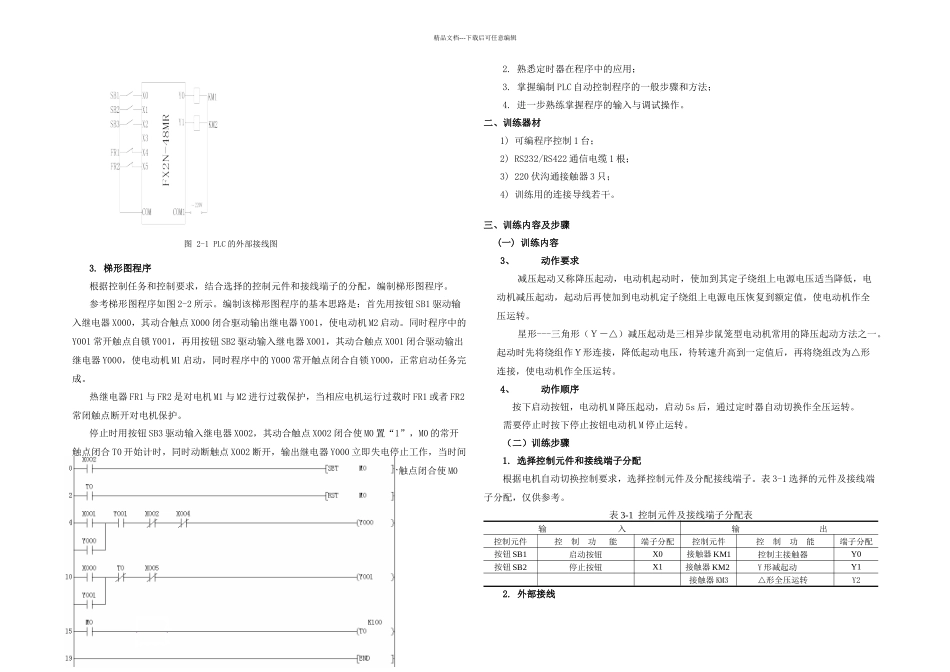

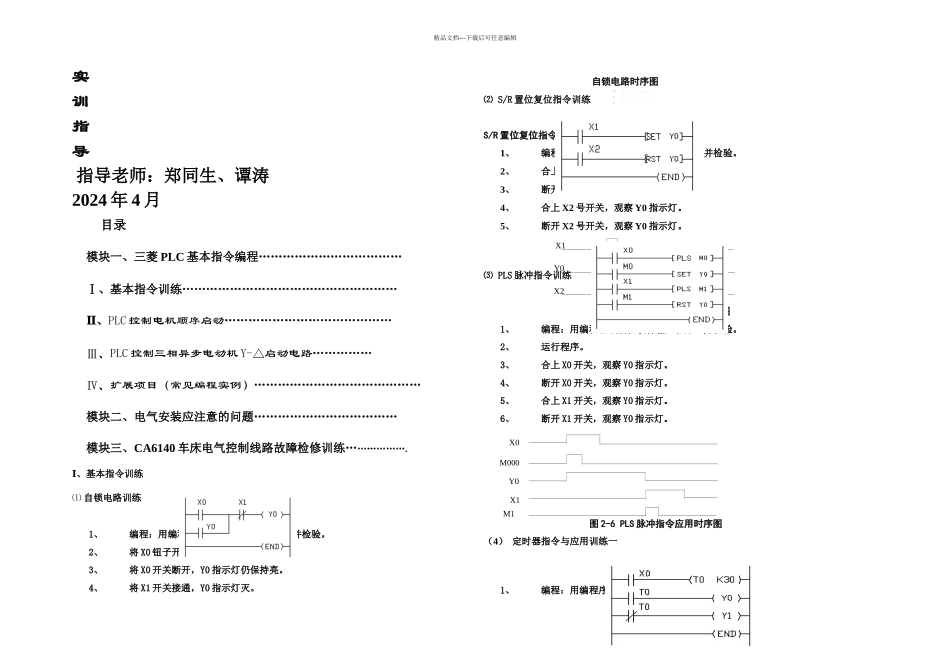

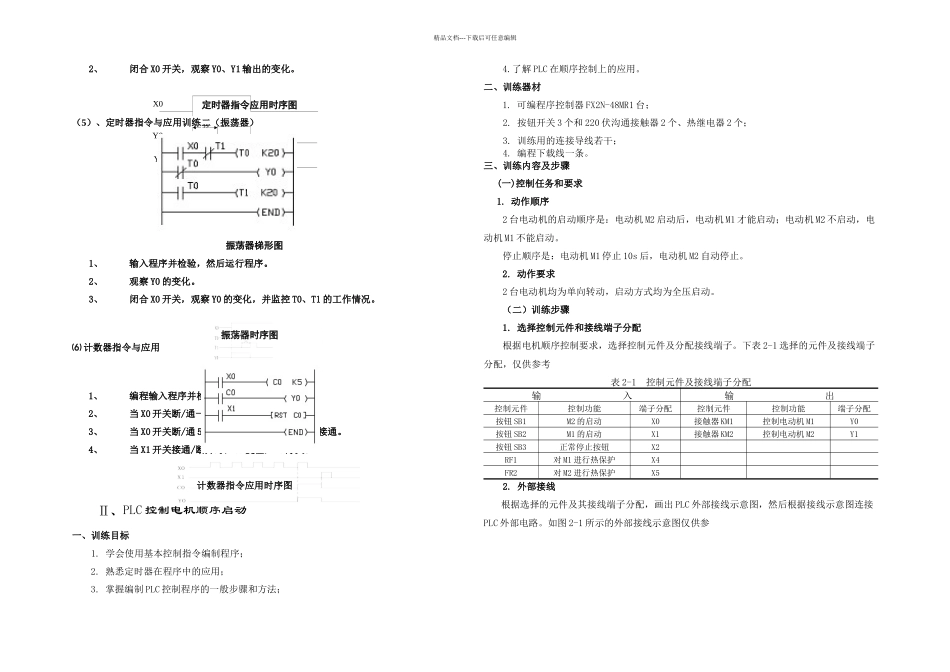

X1Y0X2精品文档---下载后可任意编辑实训指导 指导老师：郑同生、谭涛2024 年 4 月目录模块一、三菱 PLC 基本指令编程………………………………Ⅰ、基本指令训练………………………………………………Ⅱ、PLC 控制电机顺序启动……………………………………Ⅲ、PLC 控制三相异步电动机 Y-△启动电路……………Ⅳ、扩展项目（常见编程实例）……………………………………模块二、电气安装应注意的问题………………………………模块三、CA6140 车床电气控制线路故障检修训练……………….Ⅰ、基本指令训练 ⑴ 自锁电路训练自锁电路梯形图1、编程：用编程器或编程软件输入程序，并检验。2、将 X0 钮子开关合上，Y0 指示应亮。3、将 X0 开关断开，Y0 指示灯仍保持亮。4、将 X1 开关接通，Y0 指示灯灭。自锁电路时序图⑵ S/R 置位复位指令训练S/R 置位复位指令应用梯形图1、编程：用编程器或编程软件输入程序、并检验。2、合上 X1 号开关，观察 Y0 指示灯。3、断开 X1 号开关，观察 Y0 指示灯。4、合上 X2 号开关，观察 Y0 指示灯。5、断开 X2 号开关，观察 Y0 指示灯。S/R 置位复位指令应用时序图⑶ PLS 脉冲指令训练PLS 脉冲指令应用梯形图1、编程：用编程器或编程软件输入程序，并检验。2、运行程序。3、合上 X0 开关，观察 Y0 指示灯。4、断开 X0 开关，观察 Y0 指示灯。5、合上 X1 开关，观察 Y0 指示灯。6、断开 X1 开关，观察 Y0 指示灯。图 2-6 PLS 脉冲指令应用时序图（4） 定时器指令与应用训练一定时器指令应用梯形图1、编程：用编程序或编程软件输入程序，并检验。M1X1Y0M000X03SX0Y0Y1精品文档---下载后可任意编辑2、闭合 X0 开关，观察 Y0、Y1 输出的变化。定时器指令应用时序图（5）、定时器指令与应用训练二（振荡器）振荡器梯形图1、输入程序并检验，然后运行程序。2、观察 Y0 的变化。3、闭合 X0 开关，观察 Y0 的变化，并监控 T0、T1 的工作情况。振荡器时序图⑹ 计数器指令与应用计数器指令应用梯形图1、编程输入程序并检验，然后运行程序。2、当 X0 开关断/通一次，计数器现行值加 1。3、当 X0 开关断/通 5 次时，计数器的值为 5，Y0 接通。4、当 X1 开关接通/断开时，C0 复位，Y0 灯灭。计数器指令应用时序图Ⅱ、PLC 控制电机顺序启动一、训练目标1. 学会使用基本控制指令编制程序；2. 熟悉定时器在程序中的应用；3. 掌握编制 PL...
