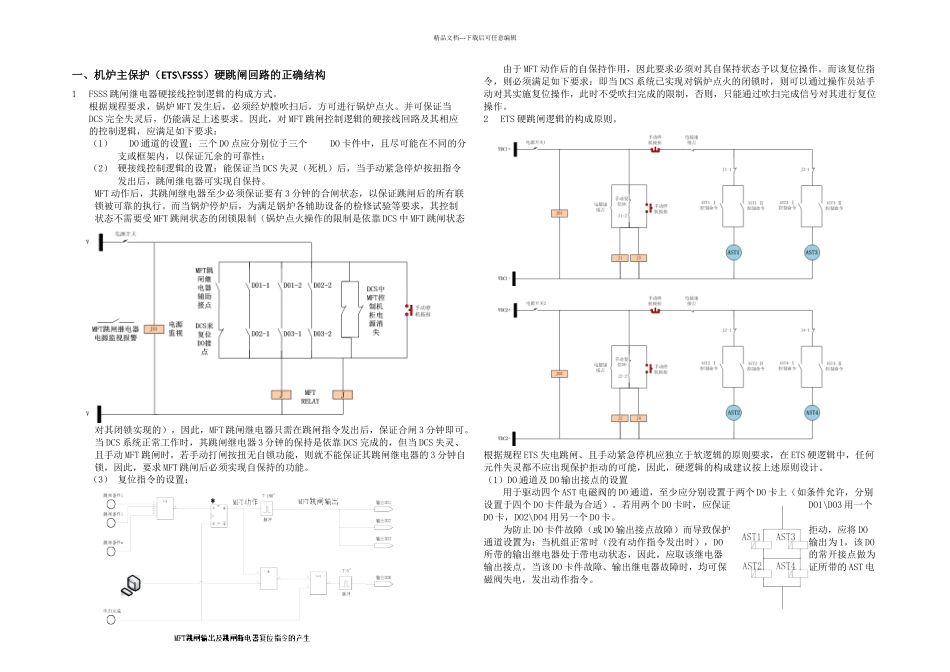

精品文档---下载后可任意编辑机炉主保护（ETS\FSSS）硬跳闸回路分析及保护信号正确的冗余组合（2024 年度热工技术监督工作会议）（2024 年 3 月 27 日）精品文档---下载后可任意编辑一、机炉主保护（ETS\FSSS）硬跳闸回路的正确结构1FSSS 跳闸继电器硬接线控制逻辑的构成方式。根据规程要求，锅炉 MFT 发生后，必须经炉膛吹扫后，方可进行锅炉点火。并可保证当DCS 完全失灵后，仍能满足上述要求。因此，对 MFT 跳闸控制逻辑的硬接线回路及其相应的控制逻辑，应满足如下要求：（1）DO 通道的设置：三个 DO 点应分别位于三个DO 卡件中，且尽可能在不同的分支或框架内，以保证冗余的可靠性；（2） 硬接线控制逻辑的设置：能保证当 DCS 失灵（死机）后，当手动紧急停炉按扭指令发出后，跳闸继电器可实现自保持。MFT 动作后，其跳闸继电器至少必须保证要有 3 分钟的合闸状态，以保证跳闸后的所有联锁被可靠的执行。而当锅炉停炉后，为满足锅炉各辅助设备的检修试验等要求，其控制状态不需要受 MFT 跳闸状态的闭锁限制（锅炉点火操作的限制是依靠 DCS 中 MFT 跳闸状态对其闭锁实现的），因此，MFT 跳闸继电器只需在跳闸指令发出后，保证合闸 3 分钟即可。当 DCS 系统正常工作时，其跳闸继电器 3 分钟的保持是依靠 DCS 完成的，但当 DCS 失灵、且手动 MFT 跳闸时，若手动打闸按扭无自锁功能，则就不能保证其跳闸继电器的 3 分钟自锁，因此，要求 MFT 跳闸后必须实现自保持的功能。（3） 复位指令的设置：由于 MFT 动作后的自保持作用，因此要求必须对其自保持状态予以复位操作。而该复位指令，则必须满足如下要求：即当 DCS 系统已实现对锅炉点火的闭锁时，则可以通过操作员站手动对其实施复位操作，此时不受吹扫完成的限制，否则，只能通过吹扫完成信号对其进行复位操作。2ETS 硬跳闸逻辑的构成原则。根据规程 ETS 失电跳闸、且手动紧急停机应独立于软逻辑的原则要求，在 ETS 硬逻辑中，任何元件失灵都不应出现保护拒动的可能，因此，硬逻辑的构成建议按上述原则设计。（1）DO 通道及 DO 输出接点的设置用于驱动四个 AST 电磁阀的 DO 通道，至少应分别设置于两个 DO 卡上（如条件允许，分别设置于四个 DO 卡件最为合适）。若用两个 DO 卡时，应保证DO1\DO3 用一个DO 卡，DO2\DO4 用另一个 DO 卡。为防止 DO 卡件故障（或 DO 输出接点故障）而导致保护拒动，应将 DO通道设...
