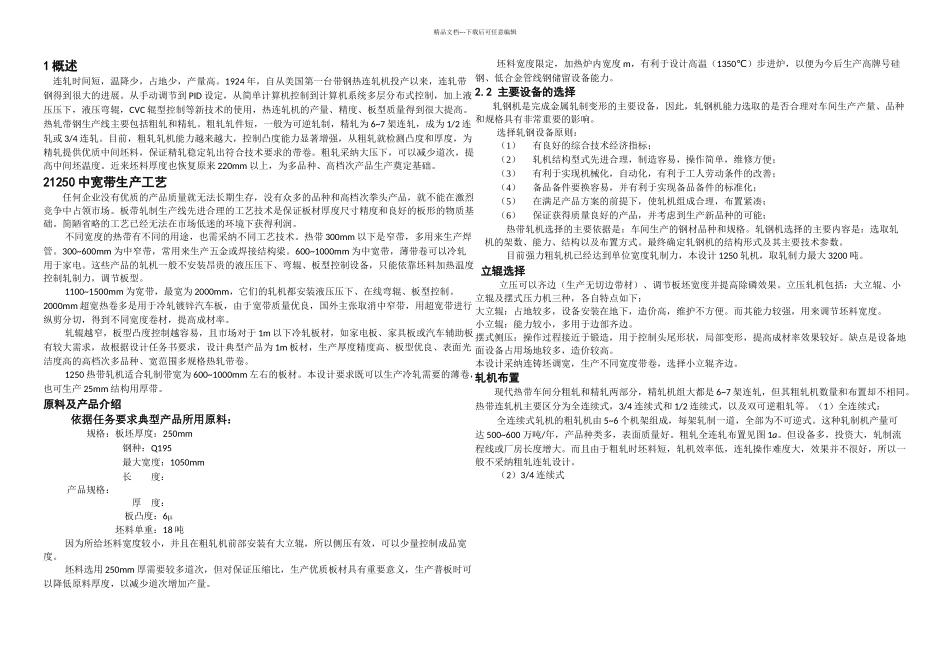

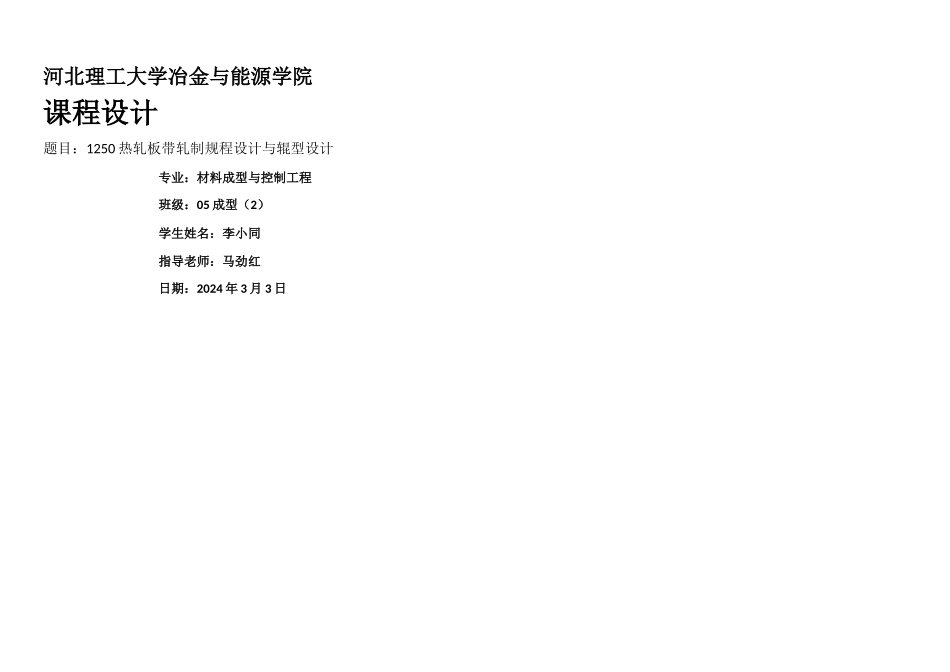

河北理工大学冶金与能源学院课程设计题目：1250 热轧板带轧制规程设计与辊型设计专业：材料成型与控制工程班级：05 成型（2）学生姓名：李小同指导老师：马劲红日期：2024 年 3 月 3 日精品文档---下载后可任意编辑目录精品文档---下载后可任意编辑1 概述连轧时间短，温降少，占地少，产量高。1924 年，自从美国第一台带钢热连轧机投产以来，连轧带钢得到很大的进展。从手动调节到 PID 设定，从简单计算机控制到计算机系统多层分布式控制，加上液压压下，液压弯辊，CVC 辊型控制等新技术的使用，热连轧机的产量、精度、板型质量得到很大提高。热轧带钢生产线主要包括粗轧和精轧。粗轧轧件短，一般为可逆轧制，精轧为 6~7 架连轧，成为 1/2 连轧或 3/4 连轧。目前，粗轧轧机能力越来越大，控制凸度能力显著增强，从粗轧就检测凸度和厚度，为精轧提供优质中间坯料，保证精轧稳定轧出符合技术要求的带卷。粗轧采纳大压下，可以减少道次，提高中间坯温度。近来坯料厚度也恢复原来 220mm 以上，为多品种、高档次产品生产奠定基础。21250 中宽带生产工艺任何企业没有优质的产品质量就无法长期生存，没有众多的品种和高档次拳头产品，就不能在激烈竞争中占领市场。板带轧制生产线先进合理的工艺技术是保证板材厚度尺寸精度和良好的板形的物质基础。简陋省略的工艺已经无法在市场低迷的环境下获得利润。不同宽度的热带有不同的用途，也需采纳不同工艺技术。热带 300mm 以下是窄带，多用来生产焊管。300~600mm 为中窄带，常用来生产五金或焊接结构梁。600~1000mm 为中宽带，薄带卷可以冷轧用于家电。这些产品的轧机一般不安装昂贵的液压压下、弯辊、板型控制设备，只能依靠坯料加热温度控制轧制力，调节板型。1100~1500mm 为宽带，最宽为 2000mm，它们的轧机都安装液压压下、在线弯辊、板型控制。2000mm 超宽热卷多是用于冷轧镀锌汽车板，由于宽带质量优良，国外主张取消中窄带，用超宽带进行纵剪分切，得到不同宽度卷材，提高成材率。轧辊越窄，板型凸度控制越容易，且市场对于 1m 以下冷轧板材，如家电板、家具板或汽车辅助板有较大需求，故根据设计任务书要求，设计典型产品为 1m 板材，生产厚度精度高、板型优良、表面光洁度高的高档次多品种、宽范围多规格热轧带卷。1250 热带轧机适合轧制带宽为 600~1000mm 左右的板材。本设计要求既可以生产冷轧需要的薄卷，也可生产 25mm 结构用厚带。原料及产品介绍依据任务...
