某kV变电所主变压器继电保护设计

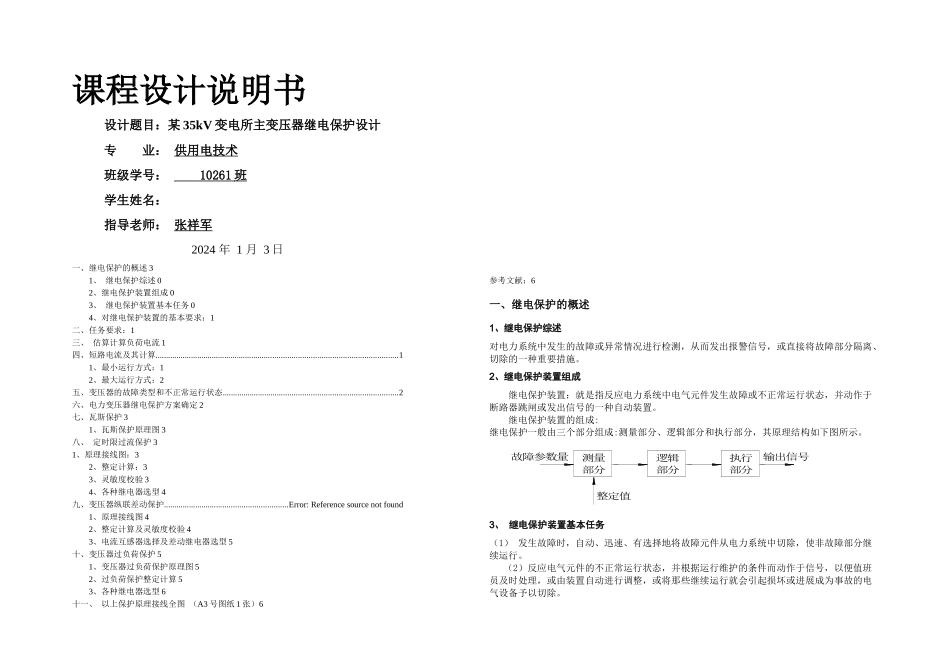

课程设计说明书设计题目：某 35kV 变电所主变压器继电保护设计专 业： 供用电技术班级学号： 10261 班 学生姓名： 指导老师： 张祥军2024 年 1 月 3 日一、继电保护的概述 31、 继电保护综述 02、继电保护装置组成 03、 继电保护装置基本任务 04、对继电保护装置的基本要求：1二、任务要求：1三、 估算计算负荷电流 1四、短路电流及其计算...................................................................................................................11、最小运行方式：12、最大运行方式：2五、变压器的故障类型和不正常运行状态...................................................................................2六、电力变压器继电保护方案确定 2七、瓦斯保护 31、瓦斯保护原理图 3八、 定时限过流保护 31、原理接线图：32、整定计算：33、灵敏度校验 34、各种继电器选型 4九、变压器纵联差动保护...........................................................Error: Reference source not found1、原理接线图 42、整定计算及灵敏度校验 43、电流互感器选择及差动继电器选型 5十、变压器过负荷保护 51、变压器过负荷保护原理图 52、过负荷保护整定计算 53、各种继电器选型 6十一、 以上保护原理接线全图 （A3 号图纸 1 张）6参考文献：6一、继电保护的概述1、继电保护综述对电力系统中发生的故障或异常情况进行检测，从而发出报警信号，或直接将故障部分隔离、切除的一种重要措施。2、继电保护装置组成继电保护装置：就是指反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。继电保护装置的组成:继电保护一般由三个部分组成:测量部分、逻辑部分和执行部分，其原理结构如下图所示。3、 继电保护装置基本任务（1） 发生故障时，自动、迅速、有选择地将故障元件从电力系统中切除，使非故障部分继续运行。 （2）反应电气元件的不正常运行状态，并根据运行维护的条件而动作于信号，以便值班员及时处理，或由装置自动进行调整，或将那些继续运行就会引起损坏或进展成为事故的电气设备予以切除。 测量部分逻辑部分执行部分故障参数量输出信号整定值图1—3继电保护装置的原理结构图 精品文档---下载后可任意编辑 （3）继电保护装置还可以与电力系统中的其他自动化装置配合，在条件允许时，实行预定措施，缩短事故停电时间，尽快恢复供...
