某化纤厂降压变电所电气设计

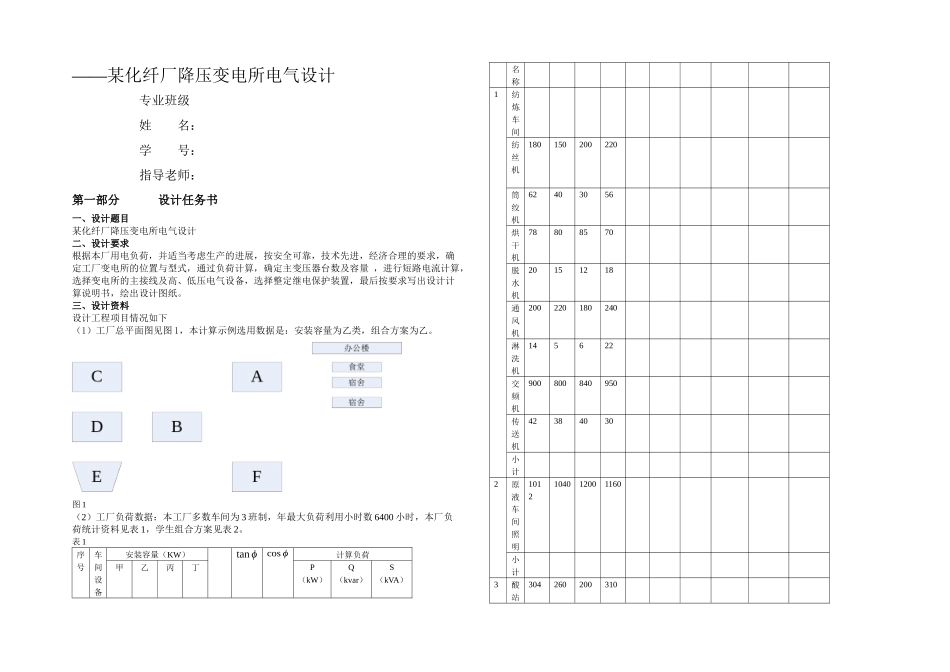

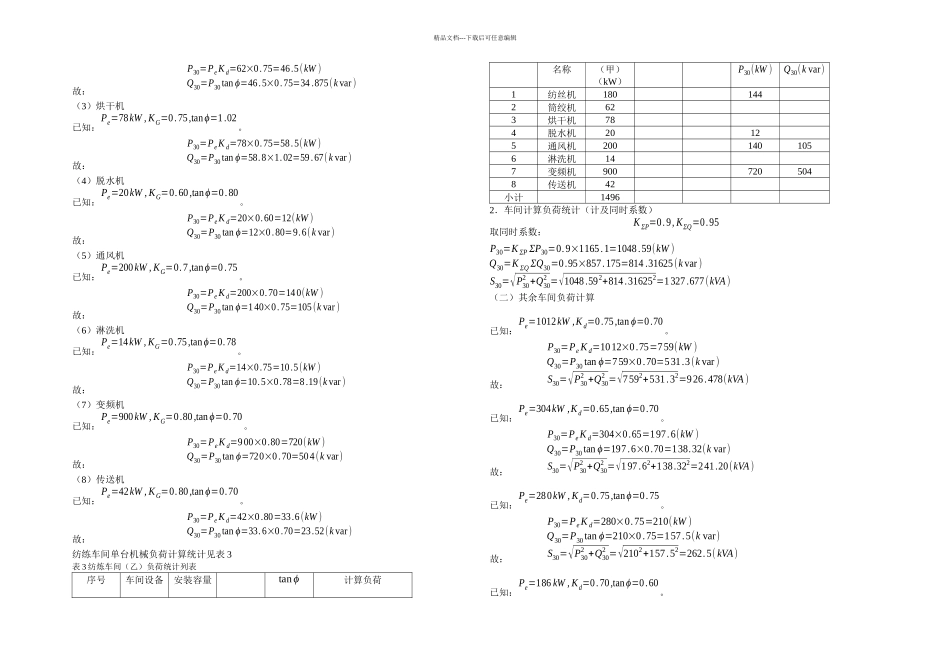

——某化纤厂降压变电所电气设计专业班级姓 名：学 号：指导老师：第一部分设计任务书一、设计题目某化纤厂降压变电所电气设计二、设计要求根据本厂用电负荷，并适当考虑生产的进展，按安全可靠，技术先进，经济合理的要求，确定工厂变电所的位置与型式，通过负荷计算，确定主变压器台数及容量 ，进行短路电流计算，选择变电所的主接线及高、低压电气设备，选择整定继电保护装置，最后按要求写出设计计算说明书，绘出设计图纸。三、设计资料设计工程项目情况如下（1）工厂总平面图见图 1，本计算示例选用数据是：安装容量为乙类，组合方案为乙。图 1（2）工厂负荷数据：本工厂多数车间为 3 班制，年最大负荷利用小时数 6400 小时，本厂负荷统计资料见表 1，学生组合方案见表 2。表 1序号车间设备安装容量（KW）tan ϕcos ϕ计算负荷甲乙丙丁P（kW）Q（kvar）S（kVA）名称1纺炼车间纺丝机180150200220筒绞机62403056烘干机78808570脱水机20151218通风机200220180240淋洗机145622交频机900800840950传送机42384030小计2原液车间照明1012104012001160小计 3酸站304260200310精品文档---下载后可任意编辑照明小计4锅炉照明280320290270小计5排毒车间照明186160180140小计6其他车间照明380240300240小计78910全厂计算负荷总计1112表 2序号纺炼车间原液车间酸站锅炉房排毒机房其他附属车间1ABCDEF2ABDEFC3ABEFCD4ABFCDE5BACDEF6BADEFC7BAEFCD8BAFCDE（3）供电电源情况：按与供电局协议，本厂可由东南方 19 公里处的城北变电所110/38.5/11KV，50MVA 变压器供电，供电电压可任选。另外，与本厂相距 5 公里处的其他工厂可以引入 10KV 线路做备用电源，但容量只能满足本厂负荷的 30%重要负荷，平常不准投入，只在本厂主要电源故障或检修时投入。（4）电源的短路容量（城北变电所）：当 35KV 母线的出线断路器断流容量为 1500MVA；10KV 母线的出线断路器断流容量为 350MVA。（5）供电局要求的功率因数：当 35KV 供电时，要求工厂变电所高压侧cos ϕ≥0.9：当以10KV 供电时，要求工厂高压侧cos ϕ≥0.95。（6）电费制度：按两部分制电费计算。变压器安装容量每 1KVA 为 15 元/月，动力电费为 0.3元/kWh，照明电费为 0.55 元/（kWh）。（7）气象资料；本厂地区最高温度为38∘C，最热月平均最高气温29∘C 22∘C，年主导风向为东南风，年雷暴雨日数为 20 天。（8）地质水文资料：本厂地区海拔 60m，底层一砂黏土为主...
