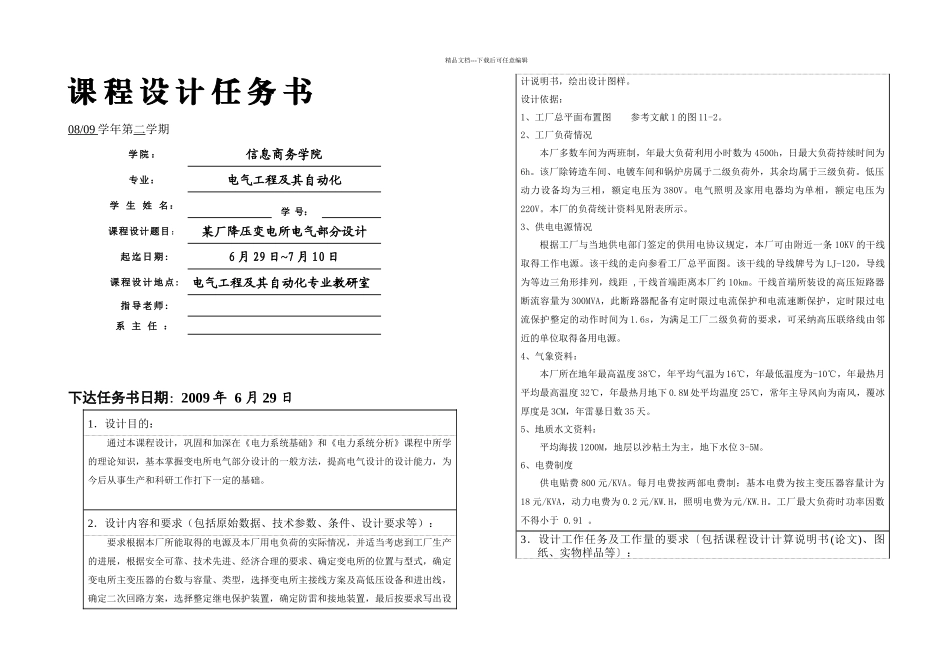

精品文档---下载后可任意编辑课 程 设 计 任 务 书08/09 学年第二学期学 院 ：信息商务学院专业：电气工程及其自动化学 生 姓 名：学 号：课程设计题目：某厂降压变电所电气部分设计起 迄 日 期 :6 月 29 日~7 月 10 日课程设计地点:电气工程及其自动化专业教研室指 导 老 师 :系 主 任 ： 下达任务书日期: 2009 年 6 月 29 日1．设计目的：通过本课程设计，巩固和加深在《电力系统基础》和《电力系统分析》课程中所学的理论知识，基本掌握变电所电气部分设计的一般方法，提高电气设计的设计能力，为今后从事生产和科研工作打下一定的基础
2．设计内容和要求（包括原始数据、技术参数、条件、设计要求等）：要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的进展，根据安全可靠、技术先进、经济合理的要求、确定变电所的位置与型式，确定变电所主变压器的台数与容量、类型，选择变电所主接线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护装置，确定防雷和接地装置，最后按要求写出设计说明书，绘出设计图样
设计依据：1、工厂总平面布置图 参考文献 1 的图 11-2
2、工厂负荷情况本厂多数车间为两班制，年最大负荷利用小时数为 4500h，日最大负荷持续时间为6h
该厂除铸造车间、电镀车间和锅炉房属于二级负荷外，其余均属于三级负荷
低压动力设备均为三相，额定电压为 380V
电气照明及家用电器均为单相，额定电压为220V

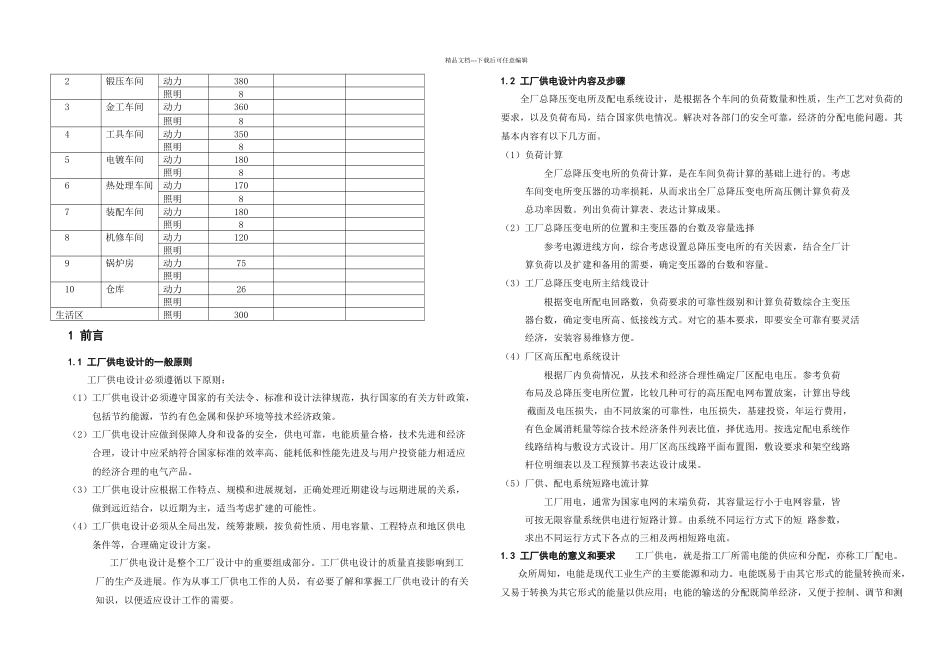

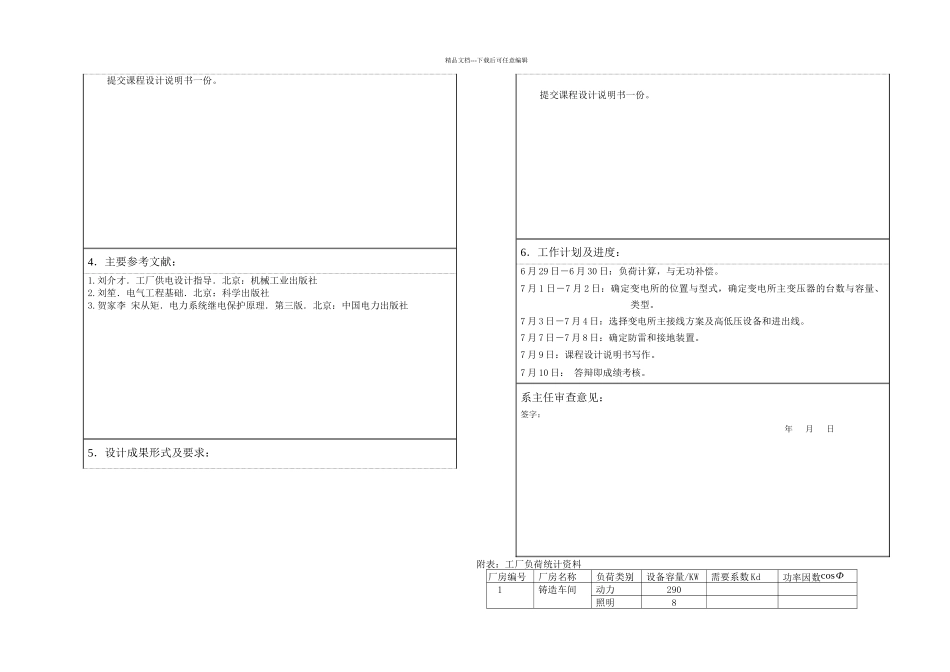

本厂的负荷统计资料见附表所示
3、供电电源情况根据工厂与当地供电部门签定的供用电协议规定，本厂可由附近一条 10KV 的干线取得工作电源
该干线的走向参看工厂总平面图
该干线的导线牌号为 LJ-120，导线为等边三角形排列，线距 ,干线首端距离本厂约 10km
干线首端所装设的高压短路器断流容量为 300MVA，此断路器配
