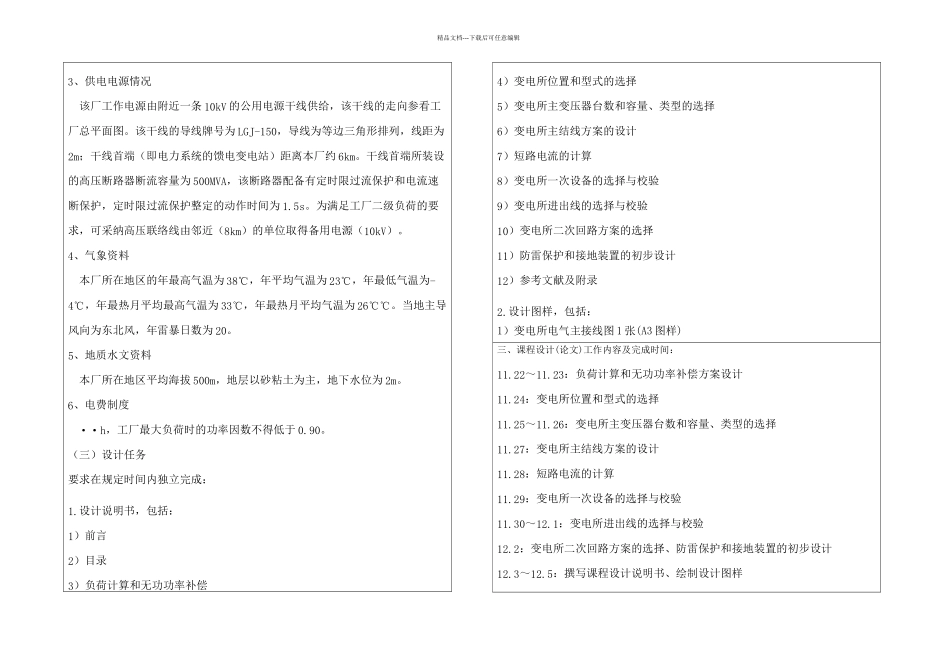

精品文档---下载后可任意编辑课程 设计（论文）题目 某厂降压变电所的电气设计 学生姓名 班级 电气工程及其自动化（ 2 ）班 学号 指导老师 完成日期 2024 年 12 月 2 日课程设计（论文）任务书一、课程设计(论文)题目：某厂降压变电所的电气设计二、课程设计(论文)使用的原始资料(数据)及设计技术要求：（一）设计要求要求根据本厂所能取得的电源及本厂用电负荷情况，并适当考虑到工厂生产的进展，根据安全可靠、技术先进、经济合理的要求，确定变电所的位置与形式，确定变电所主变压器的台数与数量、类型，选择变电所主结线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护装置，确定防雷和接地装置，最后根据要求写出设计说明书，绘出设计图样。（二）设计依据1、工厂总平面图2、工厂负荷情况该厂多数车间为两班制，年最大负荷利用小时为 4200 小时，日最大负荷持续时间为 6 小时。低压动力设备均为三相，额定电压为 380V。电气照明及家用电器为单相，额定电压为 220V。负荷统计资料如下表：厂房编号厂房名称负荷类别设备容量（kW）需要系数功率因数（1）铸造车间动力300～400照明5～10（2）金工车间动力400～500照明5～10（3）电镀车间动力300～400照明5～10（4）装配车间动力200～300照明5～10（5）机修车间动力200～300照明5～10生活区照明400～500精品文档---下载后可任意编辑3、供电电源情况该厂工作电源由附近一条 10kV 的公用电源干线供给，该干线的走向参看工厂总平面图。该干线的导线牌号为 LGJ-150，导线为等边三角形排列，线距为2m；干线首端（即电力系统的馈电变电站）距离本厂约 6km。干线首端所装设的高压断路器断流容量为 500MVA，该断路器配备有定时限过流保护和电流速断保护，定时限过流保护整定的动作时间为 1.5s。为满足工厂二级负荷的要求，可采纳高压联络线由邻近（8km）的单位取得备用电源（10kV）。4、气象资料 本厂所在地区的年最高气温为 38℃，年平均气温为 23℃，年最低气温为-4℃，年最热月平均最高气温为 33℃，年最热月平均气温为 26℃℃。当地主导风向为东北风，年雷暴日数为 20。5、地质水文资料 本厂所在地区平均海拔 500m，地层以砂粘土为主，地下水位为 2m。6、电费制度··h，工厂最大负荷时的功率因数不得低于 0.90。（三）设计任务要求在规定时间内独立完成：1.设计说明书，包括：1）前言2）目录3）负荷计算和无功功率补偿4）变电所位置和型式的选择...
