某城市给水泵站工艺设计给水排水专业毕业设计毕业论文

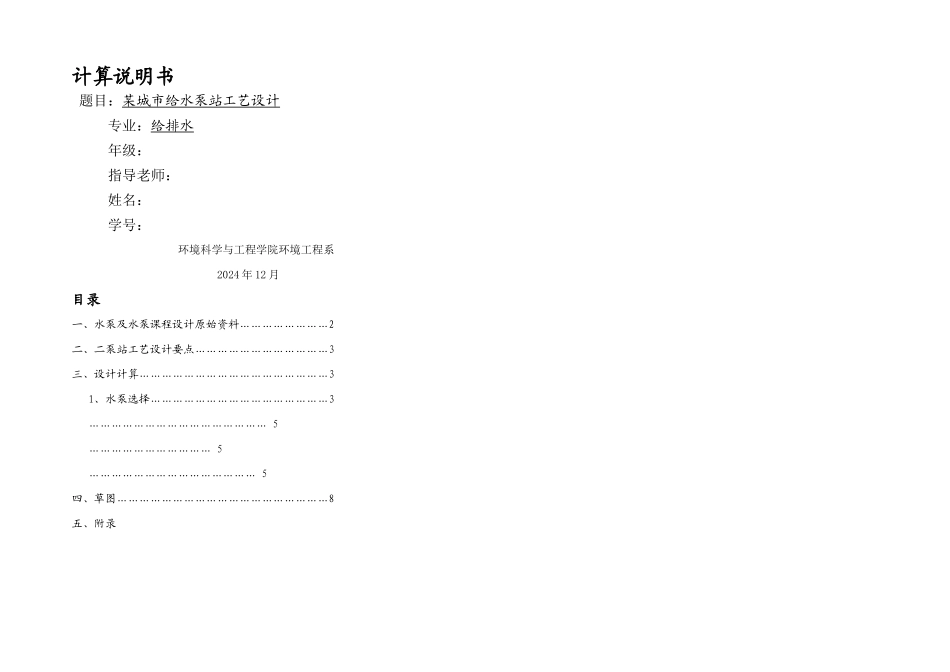

计算说明书 题目：某城市给水泵站工艺设计 专业：给排水 年级： 指导老师： 姓名： 学号：环境科学与工程学院环境工程系 2024 年 12 月 目录一、水泵及水泵课程设计原始资料……………………2二、二泵站工艺设计要点………………………………3三、设计计算……………………………………………31、水泵选择…………………………………………3………………………………………… 5…………………………… 5……………………………………… 5四、草图…………………………………………………8五、附录占最大日用水量（%）精品文档---下载后可任意编辑一、水泵及水泵课程设计原始资料某城市的最大日供水量为 Q1 m3/天。给谁泵站拟采纳分级供水，0~4 点钟，每小时供水量为2.5%，4~24 点钟，每小时供水量为 4.5%。若已知：1、在城市最大用水时，（1）水泵站的供水量为 Q2 L/s；（2）∑h1，（3）官网中控制点要求的自由水压力为 HSEV，（4）水泵的压水地形高度为 H；2、消防用水时，（1）水泵站的供水量为 110%Qmax，（2）输水管和管网中的水头损失为，（3）官网控制点要求的自由水压为 HSEV，（4）水泵的压水地形高度为 26m；3、不允许中断全部供水；4、与泵站有关的清水池尺寸如图所示。地面下 2m 内为黏土，6m 以下为岩石。地面标高视为±0.00。试进行泵站的工艺设计。二、二泵站工艺设计要点泵房的主体工程由机器间、值班室、高低压配电室等组成。机器间采纳矩形半地下式，以便于布置吸压水管路与室外管网平接，减少弯头水力损失。值班室和高低压配电室在机器间西侧，与泵房合并布置，与机器间用玻璃隔断分隔。三、设计计算1、水泵选择（1）扬程设计 初步假定泵站内管路水头损失为 2m，加安全水头，则最高时用水扬程为 Hmax=Hst+Hsev+∑h+2+1.5=(4.3+25.5)+16+23.5+2+1.5=72.8 m（2）设计流量 Qmax=72000×4.5%=3240 m3/h=900 L/s Qmax=72000×2.5%=1800m3/h=500 L/s（3）型号选择为了在用水量减少时进行灵活调度，减少浪费能量，利用水泵综合性能曲线选择几台水泵并联工作来满足最高时用水流量和扬程需要，而在用水量减小时，减少并联水泵的台数或单泵运行运行供水都能保持在水泵高效段工作。设 Q=20（型谱图最小流量），泵站和管网中的水头损失为 3m，则相应的扬程为：Hmin根据 Q=900L/s，H=72.8 和 Q=500 L/s，Hmin=，在水泵型谱图上确定两点连接成参考管道特性曲线。选取两台 16SA-9B 型泵并联，也...
