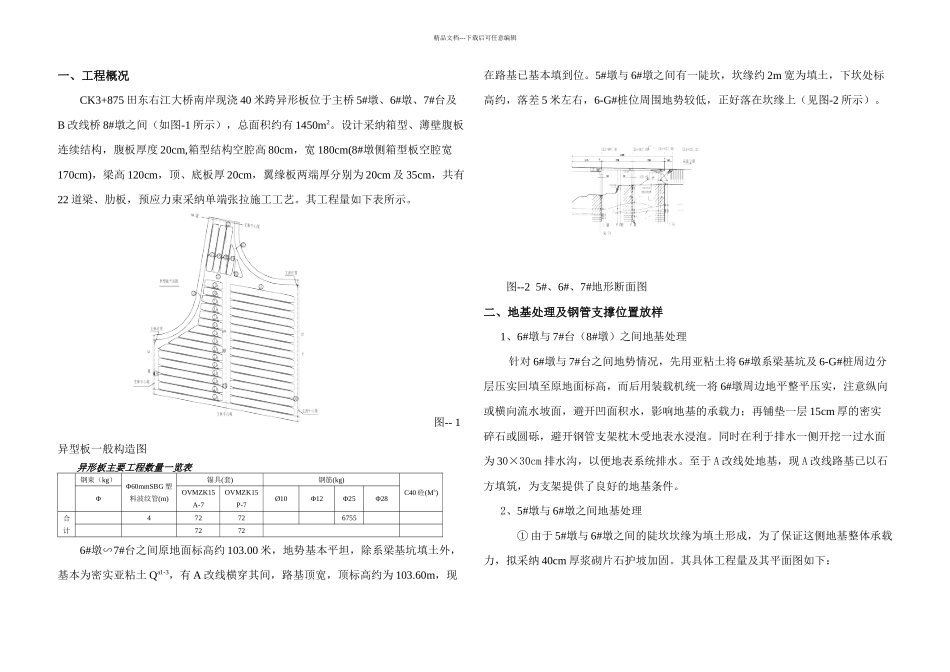

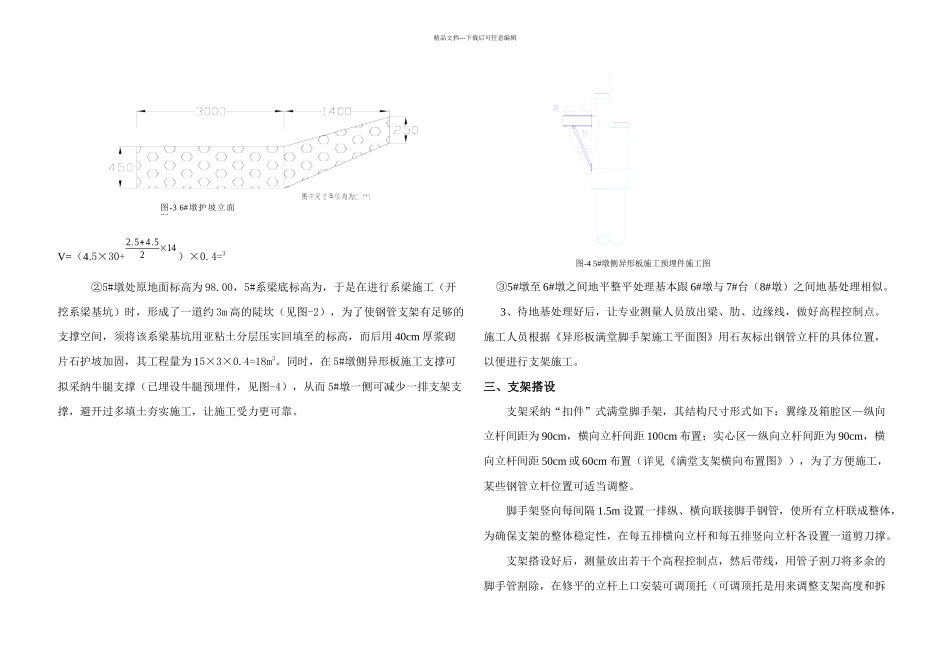

精品文档---下载后可任意编辑一、工程概况CK3+875 田东右江大桥南岸现浇 40 米跨异形板位于主桥 5#墩、6#墩、7#台及B 改线桥 8#墩之间（如图-1 所示），总面积约有 1450m2。设计采纳箱型、薄壁腹板连续结构，腹板厚度 20cm,箱型结构空腔高 80cm，宽 180cm(8#墩侧箱型板空腔宽170cm)，梁高 120cm，顶、底板厚 20cm，翼缘板两端厚分别为 20cm 及 35cm，共有22 道梁、肋板，预应力束采纳单端张拉施工工艺。其工程量如下表所示。图-- 1 异型板一般构造图异形板主要工程数量一览表钢束（kg）Φ60mmSBG 塑料波纹管(m)锚具(套)钢筋(kg)C40 砼(M3)ΦOVMZK15A-7OVMZK15P-7Ø10Φ12Φ25Φ28合计47272675572726#墩∽7#台之间原地面标高约 103.00 米，地势基本平坦，除系梁基坑填土外，基本为密实亚粘土 Qa1-3，有 A 改线横穿其间，路基顶宽，顶标高约为 103.60m，现在路基已基本填到位。5#墩与 6#墩之间有一陡坎，坎缘约 2m 宽为填土，下坎处标高约，落差 5 米左右，6-G#桩位周围地势较低，正好落在坎缘上（见图-2 所示）。图--2 5#、6#、7#地形断面图二、地基处理及钢管支撑位置放样1、6#墩与 7#台（8#墩）之间地基处理 针对 6#墩与 7#台之间地势情况，先用亚粘土将 6#墩系梁基坑及 6-G#桩周边分层压实回填至原地面标高，而后用装载机统一将 6#墩周边地平整平压实，注意纵向或横向流水坡面，避开凹面积水，影响地基的承载力；再铺垫一层 15cm 厚的密实碎石或圆砾，避开钢管支架枕木受地表水浸泡。同时在利于排水一侧开挖一过水面为 30×30cm 排水沟，以便地表系统排水。至于 A 改线处地基，现 A 改线路基已以石方填筑，为支架提供了良好的地基条件。2、5#墩与 6#墩之间地基处理① 由于 5#墩与 6#墩之间的陡坎坎缘为填土形成，为了保证这侧地基整体承载力，拟采纳 40cm 厚浆砌片石护坡加固。其具体工程量及其平面图如下：精品文档---下载后可任意编辑 V=（4.5×30+2.5+4.52×14）×0.4=3②5#墩处原地面标高为 98.00，5#系梁底标高为，于是在进行系梁施工（开挖系梁基坑）时，形成了一道约 3m 高的陡坎（见图-2），为了使钢管支架有足够的支撑空间，须将该系梁基坑用亚粘土分层压实回填至的标高，而后用 40cm 厚浆砌片石护坡加固，其工程量为 15×3×0.4=18m3。同时，在 5#墩侧异形板施工支撑可拟采纳牛腿支撑（已埋设牛腿预埋件，见图-4），从而 5#墩一侧可减少一排支架支撑，避开过多填土夯...
