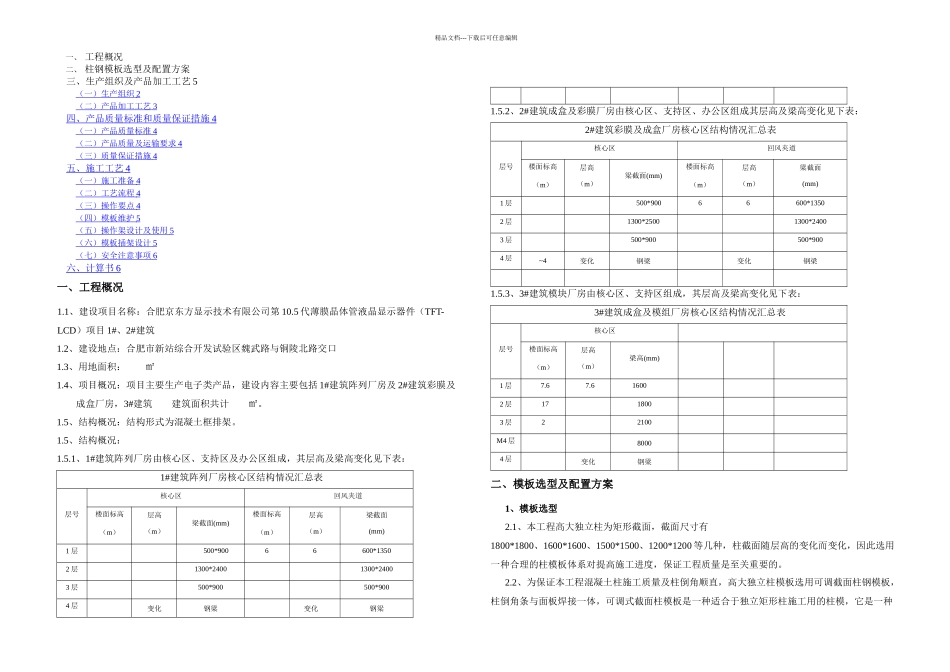

精品文档---下载后可任意编辑一、 工程概况二、 柱钢模板选型及配置方案三、生产组织及产品加工工艺 5（一）生产组织 2 （二）产品加工工艺 3 四、产品质量标准和质量保证措施 4 （一）产品质量标准 4 （二）产品质量及运输要求 4 （三）质量保证措施 4 五、施工工艺 4 （一）施工准备 4 （二）工艺流程 4 （三）操作要点 4 （四）模板维护 5 （五）操作架设计及使用 5 （六）模板插架设计 5 （七）安全注意事项 6 六、计算书 6 一、工程概况1.1、建设项目名称：合肥京东方显示技术有限公司第 10.5 代薄膜晶体管液晶显示器件（TFT-LCD）项目 1#、2#建筑1.2、建设地点：合肥市新站综合开发试验区魏武路与铜陵北路交口1.3、用地面积： ㎡1.4、项目概况：项目主要生产电子类产品，建设内容主要包括 1#建筑阵列厂房及 2#建筑彩膜及成盒厂房，3#建筑 建筑面积共计 ㎡。1.5、结构概况：结构形式为混凝土框排架。1.5、结构概况：1.5.1、1#建筑阵列厂房由核心区、支持区及办公区组成，其层高及梁高变化见下表：1#建筑阵列厂房核心区结构情况汇总表层号核心区回风夹道楼面标高（m）层高（m）梁截面(mm)楼面标高（m）层高（m）梁截面(mm)1 层500*90066600*13502 层1300*24001300*24003 层500*900500*9004 层变化钢梁变化钢梁1.5.2、2#建筑成盒及彩膜厂房由核心区、支持区、办公区组成其层高及梁高变化见下表：2#建筑彩膜及成盒厂房核心区结构情况汇总表层号核心区回风夹道楼面标高（m）层高（m）梁截面(mm)楼面标高（m）层高（m）梁截面(mm)1 层500*90066600*13502 层1300*25001300*24003 层500*900500*9004 层~4变化钢梁变化钢梁1.5.3、3#建筑模块厂房由核心区、支持区组成，其层高及梁高变化见下表：3#建筑成盒及模组厂房核心区结构情况汇总表层号核心区楼面标高（m）层高（m）梁高(mm)1 层7.67.616002 层1718003 层22100M4 层80004 层变化钢梁二、模板选型及配置方案1、模板选型2.1、本工程高大独立柱为矩形截面，截面尺寸有1800*1800、1600*1600、1500*1500、1200*1200 等几种，柱截面随层高的变化而变化，因此选用一种合理的柱模板体系对提高施工进度，保证工程质量是至关重要的。2.2、为保证本工程混凝土柱施工质量及柱倒角顺直，高大独立柱模板选用可调截面柱钢模板，柱倒角条与面板焊接一体，可调式截面柱模板是一种适合于独立矩形柱施工用的柱模，它是一种精品文档---下载后可任意编辑新型...
